Cycles palpeurs: Contrôle automatique des pièces
16.8 MESURE EXTERIEUR RECT
ANGLE (cy
c
le 424, DIN/ISO: G424)
U
Distance d'approche Q320 (en incrémental):
Distance supplémentaire entre le point de mesure et
la bille du palpeur. Q320 agit en complément de la
colonne SET_UP (tableau palpeurs). Plage
d'introduction 0 à 99999,9999
U
Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d'introduction -99999,9999 à 99999,9999
U
Déplacement haut. sécu. Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: Entre les points de mesure, à la hauteur de mesure
1: Entre les points de mesure, à la hauteur de sécurité
U
Cote max. 1er côté Q284: Longueur max. autorisée
pour le tenon. Plage d'introduction 0 à 99999,9999
U
Cote min. 1er côté Q285: Longueur min. autorisée
pour le tenon. Plage d'introduction 0 à 99999,9999
U
Cote max. 2ème côté Q286: Largeur max. autorisée
pour le tenon. Plage d'introduction 0 à 99999,9999
U
Cote min. 2ème côté Q287: Largeur min. autorisée
pour le tenon. Plage d'introduction 0 à 99999,9999
U
Tolérance centre 1er axe Q279: Ecart de position
autorisé dans l'axe principal du plan d'usinage. Plage
d'introduction 0 à 99999,9999
U
Tolérance centre 2ème axe Q280: Ecart de position
autorisé dans l'axe auxiliaire du plan d'usinage. Plage
d'introduction 0 à 99999,9999

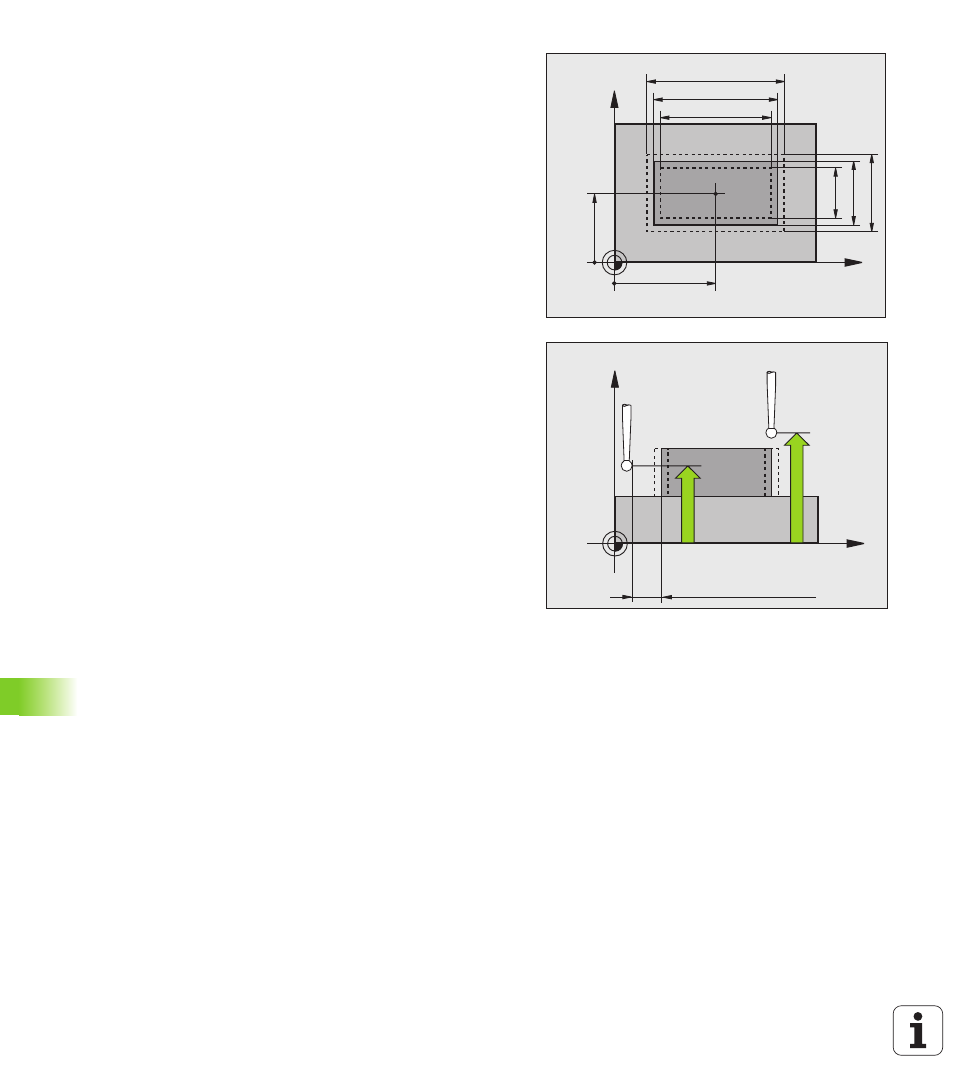

X
Y
Q287
Q285
Q274
±Q280
Q273
±Q279
Q283
Q286
Q282
Q284
X
Z
Q260
Q261
SET_UP(TCHPROBE.TP)
+
Q320
