338 Cycles palpeurs: Initialisation automatique des points de référence
15.8 POINT DE REFERENCE EXTERIE
UR COIN (cy
c
le 414, DIN/ISO: G414)

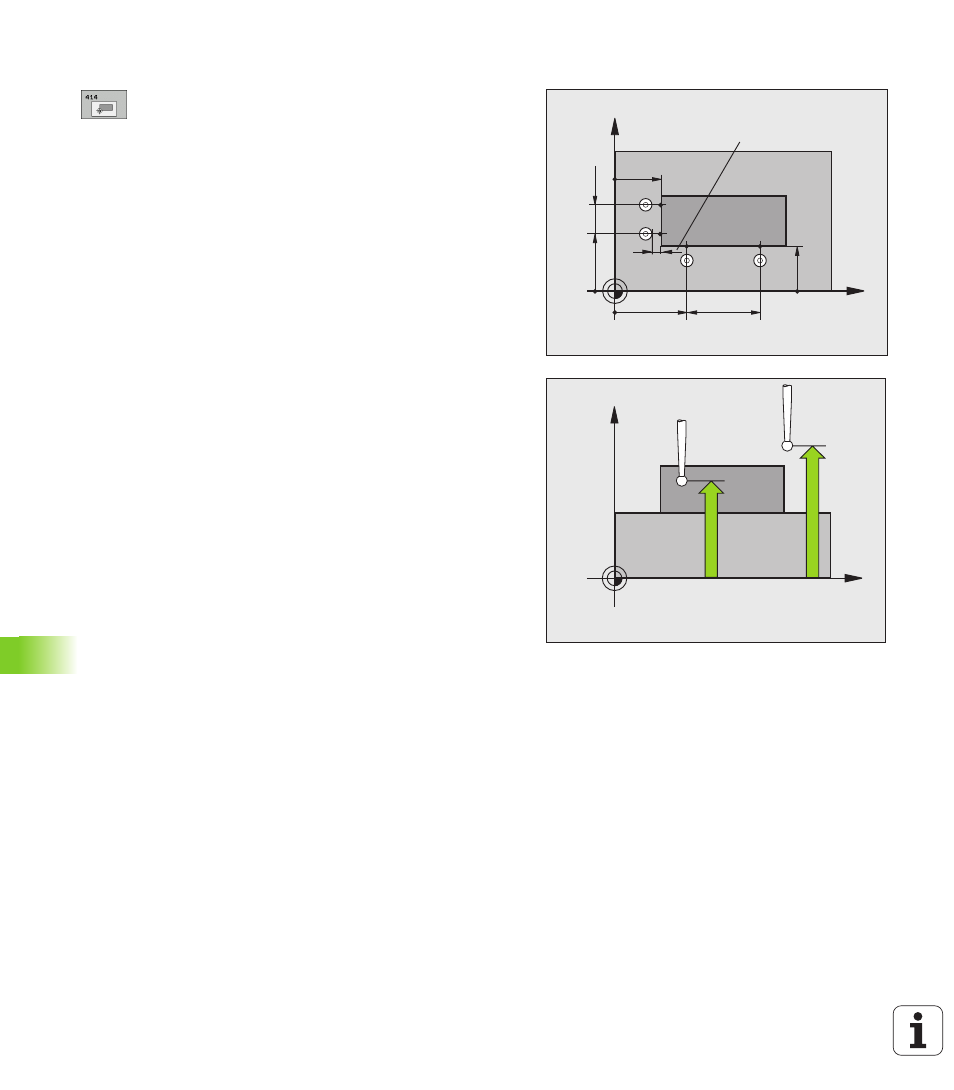

Paramètres du cycle
U 1er point mesure sur 1er axe Q263 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U 1er point mesure sur 2ème axe Q264 (en absolu):
Coordonnée du 1er point de palpage dans l'axe
auxiliaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U Distance 1er axe Q326 (en incrémental): Distance
entre le 1er et le 2ème point de mesure dans l'axe
principal du plan d'usinage. Plage d'introduction 0 à
99999,9999
U 3ème point mesure sur 1er axe Q296 (en absolu):
Coordonnée du 3ème point de palpage dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U 3ème point mesure sur 2ème axe Q297 (en absolu):
Coordonnée du 3ème point de palpage dans l'axe
auxiliaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U Distance 2ème axe Q327 (en incrémental): Distance
entre le 3ème et le 4ème point de mesure dans l'axe
auxiliaire du plan d'usinage. Plage d'introduction 0 à
99999,9999
U Hauteur mesure dans axe palpage Q261 (en
absolu): Coordonnée du centre de la bille (=point de
contact) dans l'axe du palpeur sur lequel doit être
effectuée la mesure. Plage d'introduction
-99999,9999 à 99999,9999
U Distance d'approche Q320 (en incrémental):
Distance supplémentaire entre le point de mesure et
la bille du palpeur. Q320 agit en complément de la
colonne SET_UP (tableau palpeurs). Plage
d'introduction 0 à 99999,9999
U Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d'introduction -99999,9999 à 99999,9999
X
Y
Q297
Q263
Q326
Q264
Q296
Q327
SET_UP(TCHPROBE.TP)
+
Q320
X
Y
Q261
Q260
