.4 SURF
A
C
A
G
E (cy
c
le 232, DIN/ISO: G232)
Attention lors de la programmation:
Paramètres du cycle

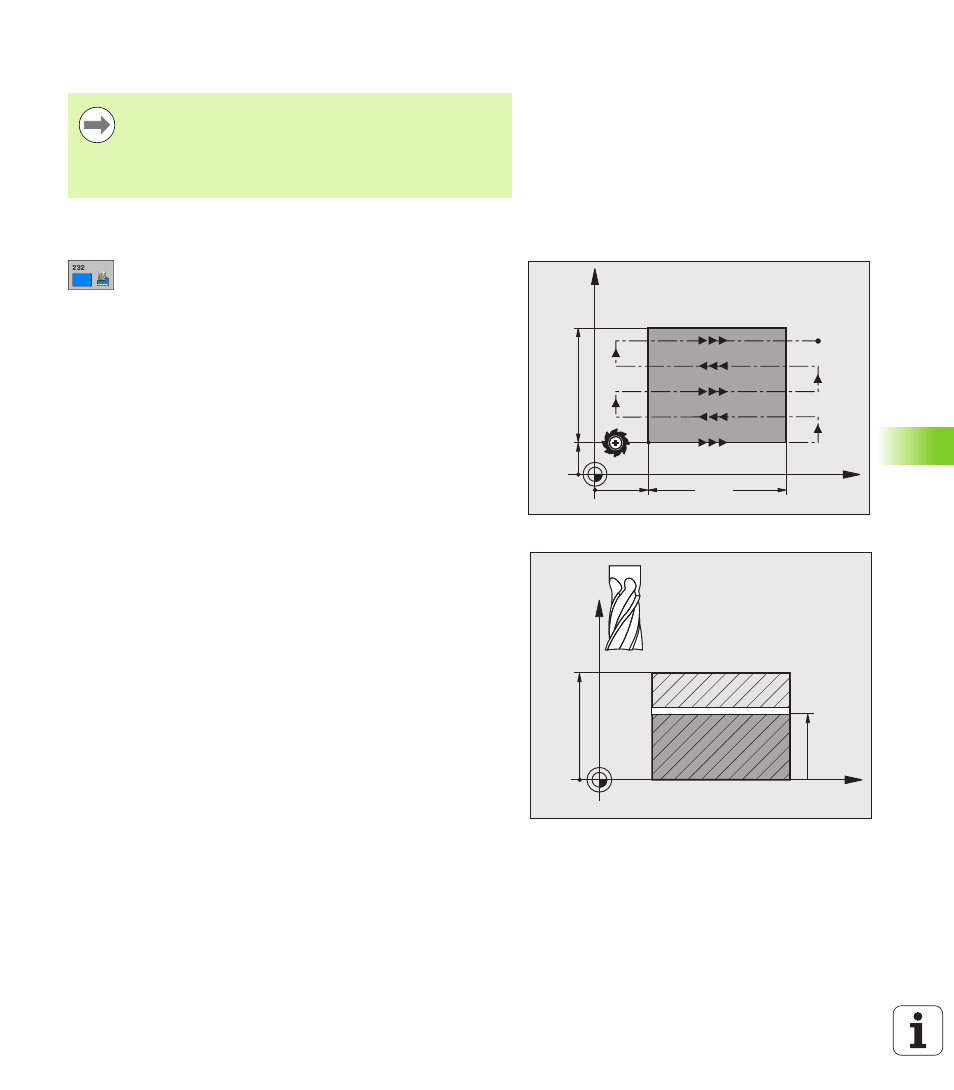

U Stratégie d'usinage (0/1/2) Q389: Définir la manière
dont la TNC doit usiner la surface:
0: Usinage en méandres, passe latérale, selon
l'avance de positionnement, à l'extérieur de la surface
à usiner
1: Usinage en méandres, passe latérale, selon
l'avance de fraisage, à l'intérieur de la surface à usiner
2: Usinage ligne à ligne, retrait et passe latérale selon
l'avance de positionnement
U Point initial 1er axe Q225 (en absolu): Coordonnée
du point initial de la surface à usiner dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U Point initial 2ème axe Q226 (en absolu): Coordonnée
du point initial de la surface à usiner ligne à ligne dans
l'axe auxiliaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U Point initial 3ème axe Q227 (en absolu): Coordonnée
de la surface de la pièce à partir de laquelle les passes
sont calculées. Plage d'introduction -99999,9999 à
99999,9999
U Point final 3ème axe Q386 (en absolu): Coordonnée
dans l'axe de broche à laquelle doit être exécuté le
surfaçage de la surface. Plage d'introduction
-99999,9999 à 99999,9999
U 1er côté Q218 (en incrémental): Longueur de la
surface à usiner dans l'axe principal du plan
d'usinage. Le signe vous permet de reconnaître la
direction de la première trajectoire de fraisage par
rapport au point initial du 1er axe. Plage
d'introduction -99999,9999 à 99999,9999
U 2ème côté Q219 (en incrémental): Longueur de la
surface à usiner dans l'axe auxiliaire du plan
d'usinage. Le signe vous permet de reconnaître la
direction de la première passe transversale par
rapport au point initial du 2ème axe. Plage
d'introduction -99999,9999 à 99999,9999
Introduire le saut de bride Q204 de manière à éviter toute
collision avec la pièce ou les matériels de serrage.
Si la même valeur a été introduite pour le point initial du
3ème axe Q227 et le point final du 3ème axe Q386, la TNC
n'exécutera pas le cycle (profondeur = 0 programmée).
X
Y
Q226
Q225
Q21
9
Q218
X
Z
Q227
Q386
