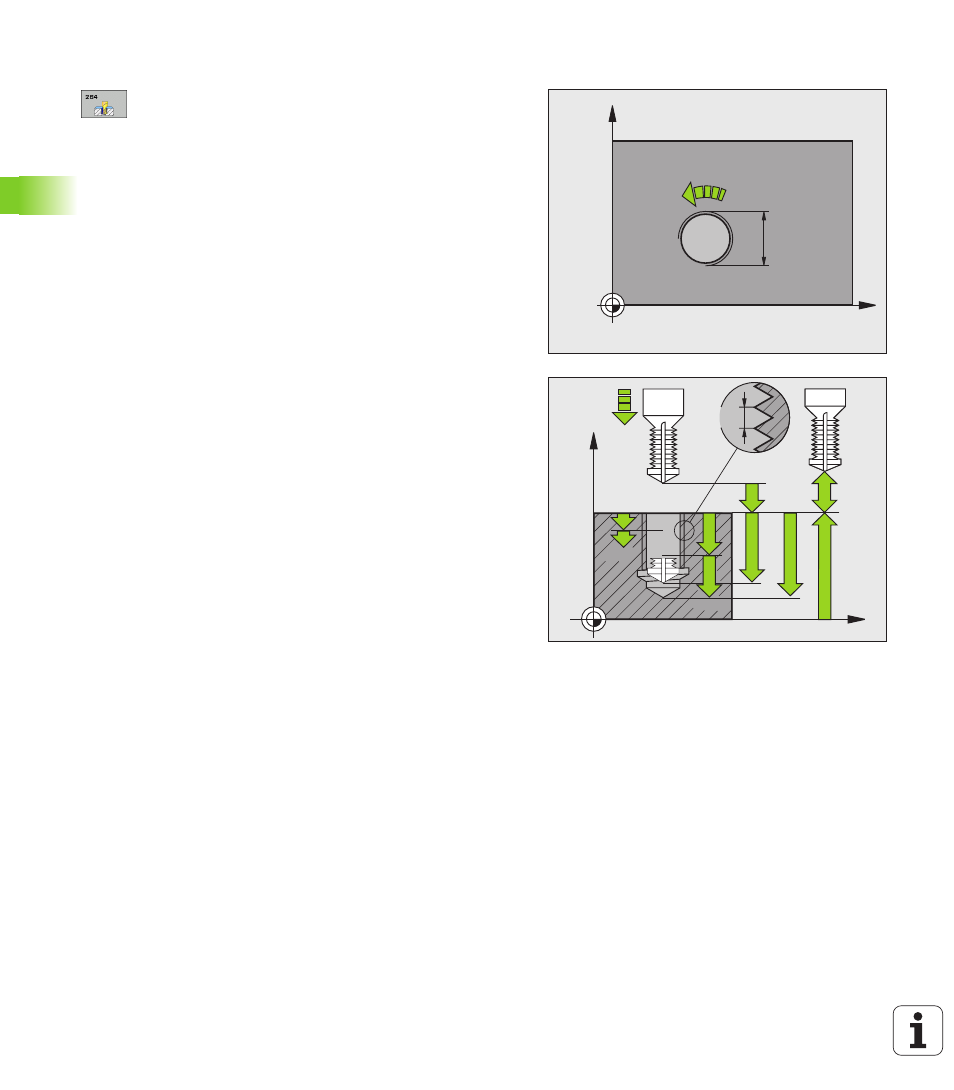

112 Cycles d'usinage: Taraudage / fraisage de filets
4.8 FILET
A
GE A
V
EC PER
CA
GE (cy
c
le 264, DIN/ISO: G264)
Paramètres du cycle
U Diamètre nominal Q335: Diamètre nominal du filet.
Plage d'introduction 0 à 99999,9999
U Pas de vis Q239: Pas de la vis. Le signe détermine le
sens du filet vers la droite ou vers la gauche:
+ = filet à droite
– = filet à gauche
Plage d'introduction -99,9999 à 99,9999
U Profondeur de filetage Q201 (en incrémental):
Distance entre la surface de la pièce et le creux du
filet. Plage d'introduction -99999,9999 à 99999,9999
U Profondeur de perçage Q356 (en incrémental):
Distance entre la surface de la pièce et le fond du
trou. Plage d'introduction -99999,9999 à 99999,9999
U Avance de pré-positionnement Q253: Vitesse de
déplacement de l'outil lors de la plongée dans la pièce
ou lors de sa sortie de la pièce, en mm/min. Plage
d'introduction 0 à 99999,999, en alternative FMAX,
FAUTO
U Mode fraisage Q351: Mode de fraisage avec M3
+1 = fraisage en avalant
–1 = fraisage en opposition
U Profondeur de passe Q202 (en incrémental):
Distance parcourue par l'outil en une passe. La
profondeur n'est pas forcément un multiple de la
profondeur de passe. Plage d'introduction 0 à
99999,9999. L'outil se déplace en une passe à la
profondeur lorsque:
„ la profondeur de passe est égale à la profondeur
„ la profondeur de passe est supérieure à la
profondeur
U Distance de sécurité en haut Q258 (en incrémental):
Distance de sécurité pour le positionnement en
rapide lorsque, après un retrait hors du trou, la TNC
déplace l'outil à nouveau à la profondeur de passe
actuelle. Plage d'introduction 0 à 99999,9999
U Profondeur de perçage pour brise-copeaux Q257
(en incrémental): Passe à l'issue de laquelle la TNC
exécute un brise-copeaux. Pas de brise-copeaux si
l'on a introduit 0. Plage d'introduction 0 à 99999,9999
U Retrait avec brise-copeaux Q256 (en incrémental):
Valeur pour le retrait de l'outil lors du brise-copeaux.
Plage d'introduction 0,1000 à 99999,9999
X
Y
Q207
Q335
X
Z
Q203
Q239
Q201
Q204 Q200
Q253
Q202
Q257
Q356
