HEIDENHAIN TNC 320

371

16.3 PLAN DE REFERENCE polair

e

(cy

c

le 1)

16.3 PLAN DE REFERENCE polaire

(cycle 1)

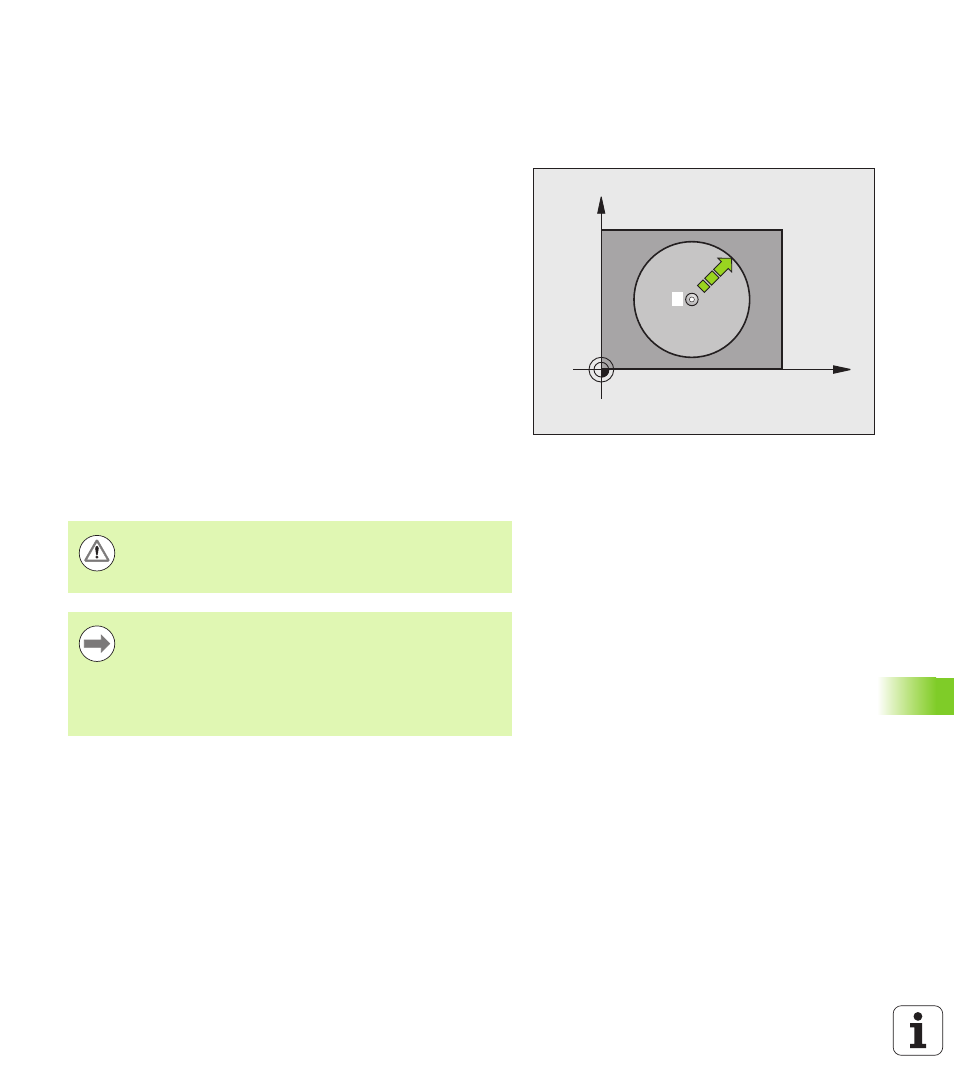

Déroulement du cycle

Le cycle palpeur 1 détermine une position au choix sur la pièce, dans
n'importe quel sens de palpage

1

En suivant une trajectoire 3D, le palpeur aborde en avance rapide
(valeeur dans la colonne FMAX) la position

1

programmée dans le

cycle pour le pré-positionnement

2

Le palpeur exécute ensuite l'opération de palpage suivant l'avance
de palpage (colonne F). Lors de l'opération de palpage, la TNC
déplace le palpeur simultanément sur 2 axes (en fonction de
l'angle de palpage). Il convient de définir le sens de palpage avec
l'angle polaire dans le cycle

3

Lorsque la TNC a enregistré la position, le palpeur retourne au
point initial de l'opération de palpage. La TNC enregistre dans les
paramètres Q115 à Q119 les coordonnées de la position où se
trouve le palpeur au moment du signal de commutation.

Attention lors de la programmation:

X

Y

1

Attention, risque de collision!

Pré-positionner le palpeur de manière à éviter toute
collision à l'approche du pré-positionnement programmé.

L'axe de palpage défini dans le cycle définit le plan de
palpage:

Axe de palpage X: Plan X/Y

Axe de palpage Y: Plan Y/Z

Axe de palpage Z: Plan Z/X
