Manuel d’utilisation des pompes Watson-Marlow 520Du 87
29.3 520RE : installation de l’orifice de
vidange
L’orifice de vidange est une option supplémentaire livrée avec la tête de pompe. Il
est recommandé aux utilisateurs de l’installer avant d’utiliser la pompe. L’installation
de l’orifice de vidange peut se faire avec le rotor en place ou déposé.

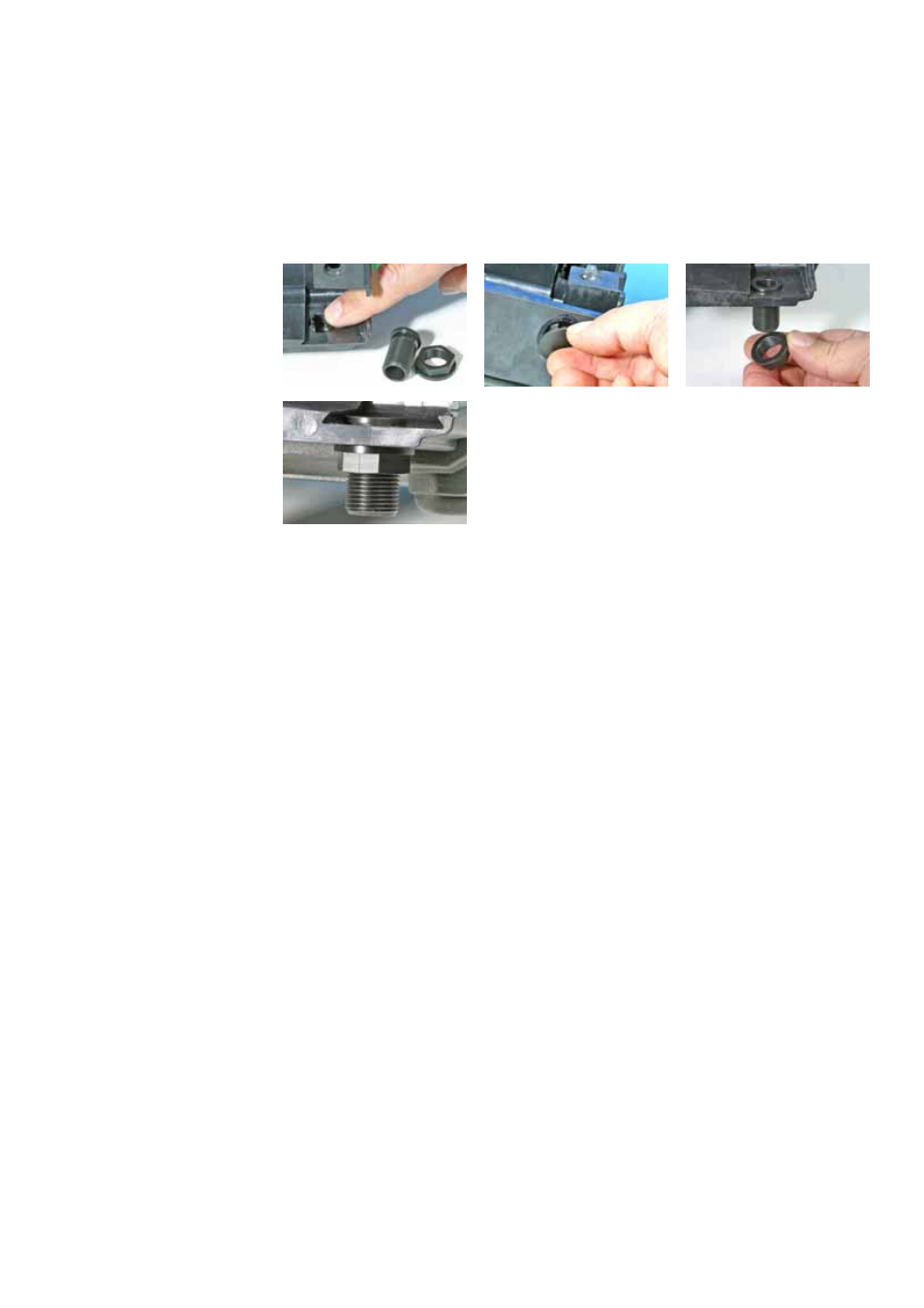

Retirez le bouchon de vidange du bas de la tête de pompe. Le bouchon de
vidange est flexible. Vous pouvez l’enlever en le poussant du doigt depuis
l’intérieur de la tête de pompe ou en le soulevant de l’extérieur en faisant levier
avec un ongle.
Insérez l’orifice depuis l’intérieur de la tête de pompe.
Posez l’écrou de retenue fourni et serrez-le à la main.
Installez la conduite de vidange (non fournie).
29.4 Montage de l’élément 520RE
Les têtes de pompe 520RE à tubage sont réglées en usine pour utiliser les tubes
Watson-Marlow d’une épaisseur de 2,4 mm. Les éléments dotés de connecteurs
industriels à ouverture rapide ou de raccords sanitaires Tri-clamp peuvent être util-
isés ; cependant, il est vital de faire correspondre la pression de l’élément à
la pression de la tête de pompe de manière à utiliser le bon rapport galet/ressort
et les bons réglages d’occlusion. La pression de la tête de pompe est indiquée sur le
capuchon flexible du rotor au centre du rotor. La pression de l’élément est indiquée
sur le manchon du raccord.
A noter que le capuchon du rotor cap et le manchon du raccord de l’élément sont à
codes-couleurs.
