Watson-Marlow 520Du - Manuel (Page 24)

Manuel d’utilisation des pompes Watson-Marlow 520Du 24
MAX: L’activation de la touche MAX fait tourner la pompe à la vitesse maxi-
mum admissible et dans le sens de rotation indiqué à l’affichage. Lorsque la
touche est relâchée, la pompe revient à son statut antérieur.
Remarque : L’amorçage peut être réalisé en appuyant sur la touche MAX
jusqu’à ce que le fluide circule à travers la pompe et atteigne le point de
refoulement puis en relâchant la touche MAX.

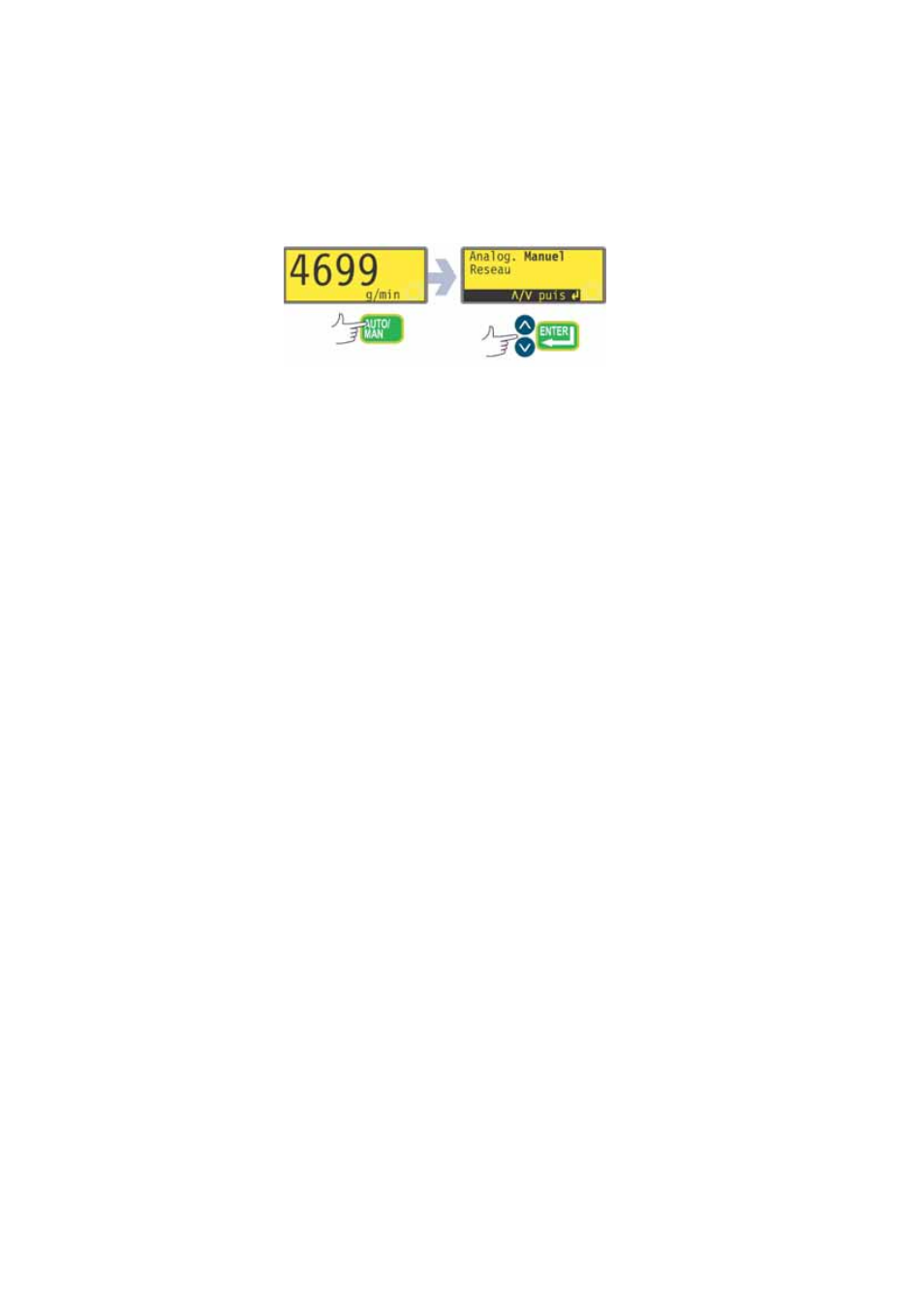

AUTO/MAN : affiche un écran proposant trois options au choix : contrôle
manuel, contrôle analogique ou contrôle réseau. contrôle manuel, contrôle
analogique ou contrôle réseau (RS232). Utilisez les touches HAUT et BAS pour
effectuer un choix. Appuyez sur la touche ENTRÉE pour valider votre choix.
Une fois en route, sous contrôle analogique ou contrôle réseau, la pompe
tourne à la vitesse spécifiée par un signal analogique ou un signal RS232 com-
muniqué à la pompe, et dans la direction indiquée à l’affichage.
STOP: Cette touche n’a aucun effet si la pompe ne tourne pas. Si la pompe est
en route, le fait d’appuyer sur la touche STOP arrête la pompe. L’affichage con-
tinue à indiquer la vitesse et le sens de rotation précédents. La pompe se
remet en route à la vitesse et dans la direction affichées lorsque la touche
START est activée à nouveau.
HAUT : Cette touche augmente la vitesse indiquée à l’affichage par paliers de
0,1 tr/min (sauf si la vitesse affichée est la vitesse maximum admissible). Si la
pompe est ensuite mise en marche en appuyant sur la touche START, elle
opère à la nouvelle vitesse. Si la pompe est en route lorsque la touche HAUT
est activée, les changements sont appliqués immédiatement.
Remarque : Après un changement de vitesse (si la pompe a été étalonnée),
un écran indiquant le nouveau tr/min et le nouveau débit s’affiche pendant
quatre secondes avant de ramener l’opérateur à l’écran principal du mode
manuel : tr/min ou débit.
BAS : Cette touche diminue la vitesse affichée par paliers de 0,1 tr/min. Si la
pompe est ensuite mise en marche en appuyant sur la touche START, elle
opère à la nouvelle vitesse. La vitesse minimum admissible est de 0,1 tr/min.
Si la pompe est en route lorsque la touche BAS est activée, les changements
sont appliqués immédiatement.
Remarque : Après un changement de vitesse (si la pompe a été étalonnée),
un écran indiquant le nouveau tr/min et le nouveau débit s’affiche pendant
quatre secondes avant de ramener l’opérateur à l’écran principal du mode
manuel : tr/min ou débit.
Remarque : Il est possible de faire passer la vitesse de la pompe de
0,1 tr/min à 0 tr/min en appuyant une fois de plus sur la touche BAS. La
pompe reste en service et le symbole de rotation continue à bouger. Appuyez
sur la touche HAUT pour ramener la pompe à la vitesse minimum.
