22 Câblage de contrôle automatique

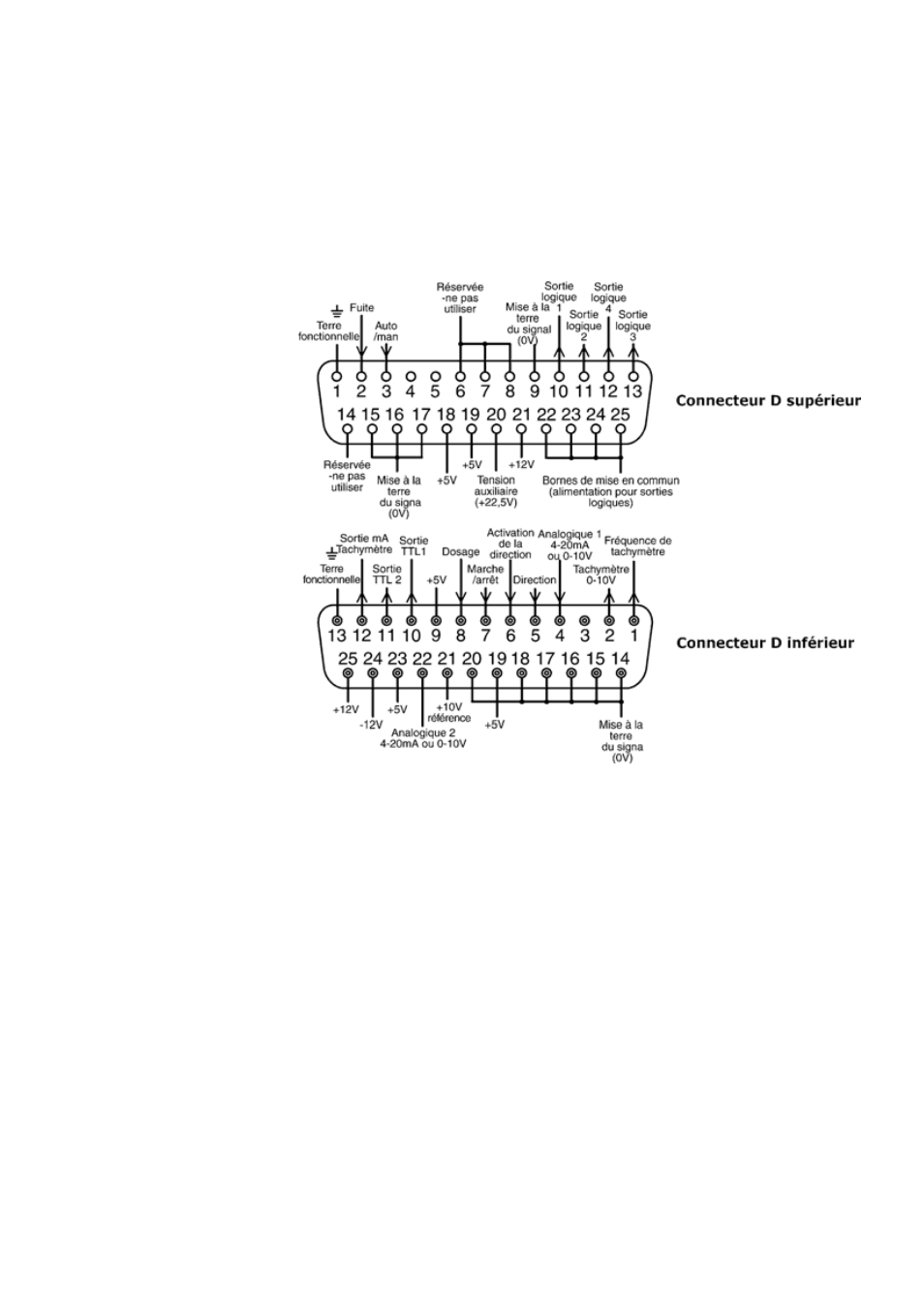

L’interface de la pompe et des autres dispositifs se fait par l’intermédiaire de trois
connecteurs D à l’arrière de la pompe. Deux connecteurs D à 25 voies sont présents.
Le connecteur supérieur est mâle, le connecteur inférieur est femelle. Les con-
necteurs mâles et femelles, blindés pour compatibilité à la norme CEM, doivent être
soudés à des câbles de contrôle blindés.
Câble de contrôle recommandé : 7 fils, 0,2 mm, 24 AWG, blindé, circulaire jusqu’à
25 âmes. Le blindage des câbles doit être mis à la terre soit par broche de mise à
la terre conventionnelle sur le connecteur D (broche 1 du connecteur D supérieur
(mâle) à 25 voies) (broche 13 du connecteur D inférieur (femelle) à 25 voies), soit
à travers le métal de la prise ou de la douille.
