Manuel d’utilisation des pompes Watson-Marlow 520Du 28
15.2 Accès au menu principal

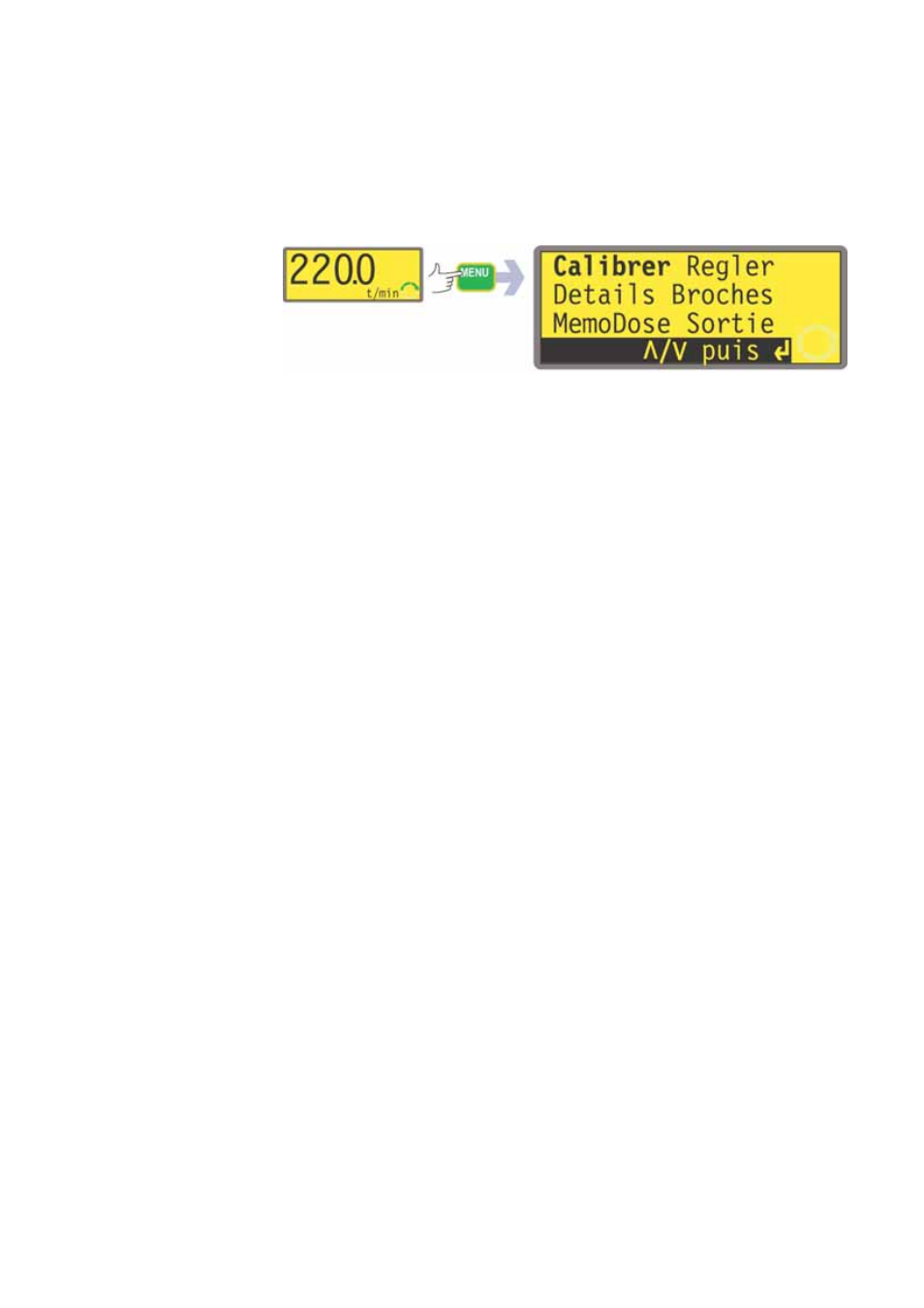

La touche MENU affiche le menu principal. Il est opérationnel quel que soit le mode
de fonctionnement de la pompe sauf lorsqu’un message d’erreur est affiché ou
lorsque s’affichent des écrans sur lesquels les touches HAUT et BAS sont utilisées
pour saisir des valeurs.
Le menu principal comprend cinq options : Calibrer, Regler, Détails Broches,
MemoDose et Sortie. Utilisez les touches HAUT et BAS pour effectuer un choix.
Appuyez sur la touche ENTRÉE pour valider votre choix.
Calibrage
Calibrer permet à l’utilisateur d’étalonner la pompe à l’aide de valeurs par défaut
pour toute une gamme de têtes de pompe et de tubes, ainsi que de régler plus pré-
cisément le débit grâce à une fonction de dose d’étalonnage.
Setup
Regler permet à l’utilisateur de configurer les paramètres opérationnels de la
pompe sous 20 rubriques : Ajuster, Analogique, Afficher, ID pompe, Baud, Bits
d’arrêt, Xon/Xoff, Unités de débit, Durée d’exécution, Sorties, Stop externe,
Démarrage automatique, Déf. Vitesse max, Eclairage, ROM, Langue,
Paramètres usine, Bip sonore, Mot de passe et Sortir.
Détails des broches
Sélectionner la fonction Détails Broches a pour effet d’afficher un écran
d’avertissement, puis les informations de tension et de fiche présélectionnées sous
18 rubriques : Entrée analogique 1, Entrée analogique 2, Sortie analogique,
Sortie tachymètre, Déblocage direction, Entrée direction, Entrée
marche/arrêt, Entrée fuite, Basculement auto/man, Entrée de dosage,
Sortie 1, Sortie 2, Sortie 3, Sortie 4, Alimentation, 0 volt, Terre et Autres.
MemoDose
La fonction MemoDose est utilisée pour mémoriser le nombre de tours requis pour
administrer un volume spécifique de fluide et elle permet à la pompe d’administrer
le même volume exact à chaque activation.
Sortir
Si Sortie est sélectionné, la pompe revient à son dernier état manuel avec la pompe
à l’arrêt.
