Manuel d’utilisation des pompes Watson-Marlow 520Du 36
Appuyez une dernière fois sur ENTRÉE pour clôturer la séquence d’ajustage
analogique 1.
Si Analogique 2 a été configuré, la pompe affiche pour cette entrée une
séquence d’écrans similaire. Appliquez le signal bas, haut et moyen à la
borne i/p du connecteur analogique 2 comme indiqué sur l’écran, en
appuyant sur ENTRÉE chaque fois pour enregistrer les signaux comme
points d’étalonnage.
En cas d’erreur, appuyez sur la touche STOP à n’importe quel moment de la
séquence et la pompe affiche l’écran précédent.
Appuyez une dernière fois sur ENTRÉE pour clôturer la séquence d’ajustage
analogique 2.
Une fois l’ajustage effectué, un écran de confirmation s’affiche et la pompe ré-
affiche l’écran à partir duquel vous avez sélectionné l’option Ajuster : le menu
Setup ou le menu Setup analogique.
La pompe calcule ensuite des réponses linéaires pour les signaux bas à moyen et
moyen à élevé et enregistre les résultats sous forme de nouveaux graphes
d’étalonnage d’entrée analogique.
Si l’un des trois signaux appliqués à chaque entrée correspond, un écran
d’avertissement s’affiche avant l’affichage de l’écran de confirmation et l’ajustage
est ignoré.
Remarque : En appliquant le signal de contrôle de processus maximum lorsque le
minimum est requis et inversement, des réponses inverses peuvent être config-
urées.
Remarque : Le retour aux paramètres usine annule les valeurs d’ajustage du cali-
brage.
18.2 Analogique
Lorsque la pompe est sous contrôle à distance, elle surveille le signal analogique en
provenance du système de contrôle à distance de l’opérateur sur la borne i/p du con-
necteur analogique 1 à l’arrière de la pompe dans les plages 4-20 mA ou 0-10 V.
L’option Analogique dans le menu Setup permet à l’utilisateur de configurer la pompe
de manière à fonctionner avec son système de contrôle à distance.

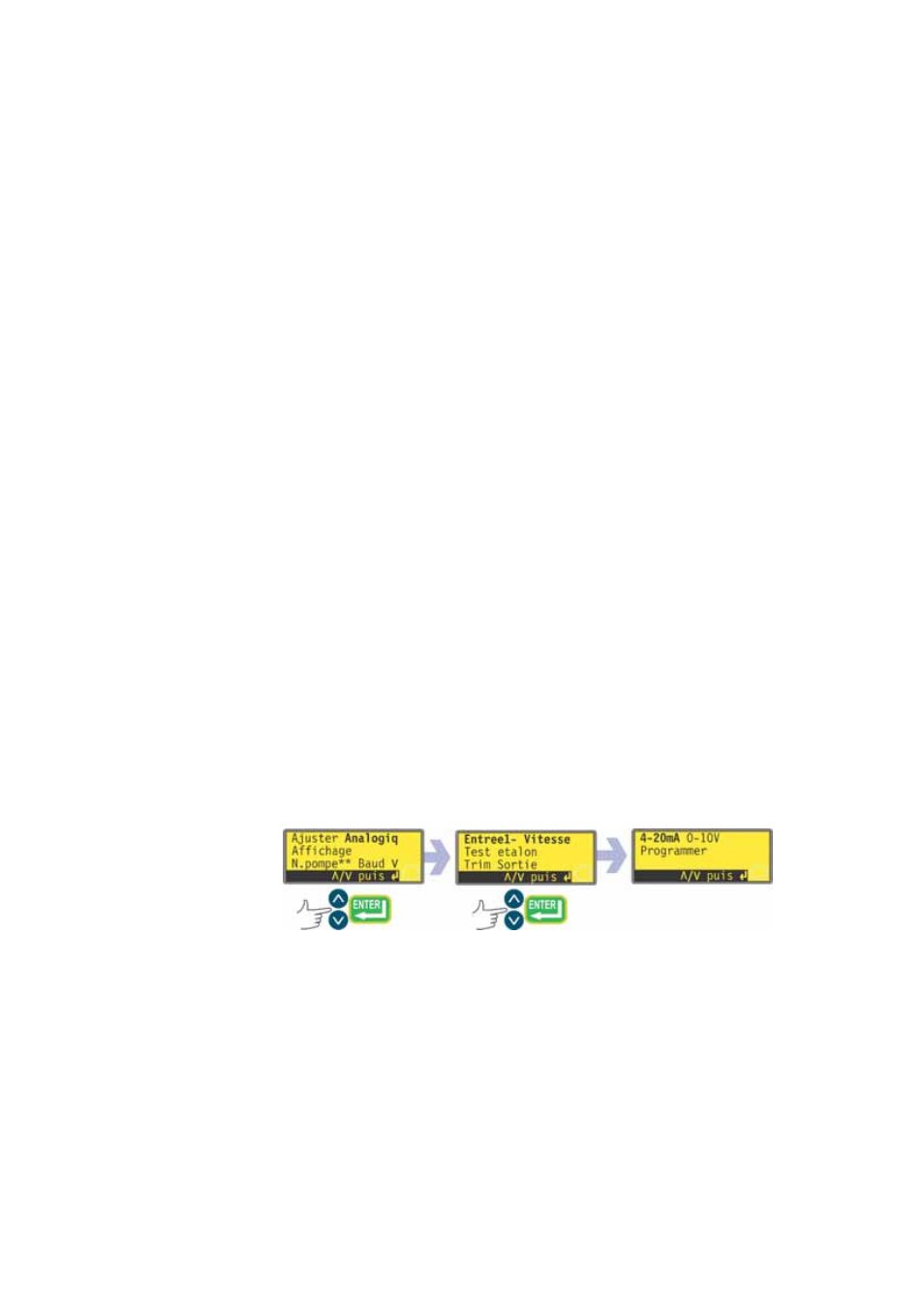

Sélectionnez Analogique dans le menu Setup en utilisant les touches HAUT ou
BAS et en appuyant sur la touche ENTRÉE pour valider votre choix.
Quatre options sont affichées :Entrée 1 - Vitesse, Test etalon, Trim et
Sortie.
