Watson-Marlow 520Du - Manuel (Page 58)

Manuel d’utilisation des pompes Watson-Marlow 520Du 58
20 Détails Broches
Détails des broches
Sélectionner la fonction Détails broches a pour effet d’afficher un écran
d’avertissement, puis les informations de tension et de fiche présélectionnées sous
18 rubriques : Entrée analogique 1, Entrée analogique 2, Sortie analogique,
Sortie tachymètre, Déblocage direction, Entrée direction, Entrée
marche/arrêt, Entrée fuite, Basculement auto/man, Entrée de dosage,
Sortie 1, Sortie 2, Sortie 3, Sortie 4, Alimentation, 0 volt, Terre et Autres.
L’opérateur ne peut saisir aucune donnée ici. Cette section n’affiche que des infor-
mations.
Dans le menu principal, sélectionnez Détails broches à l’aide des touches HAUT ou
BAS et appuyez sur la touche ENTRÉE pour valider votre choix.

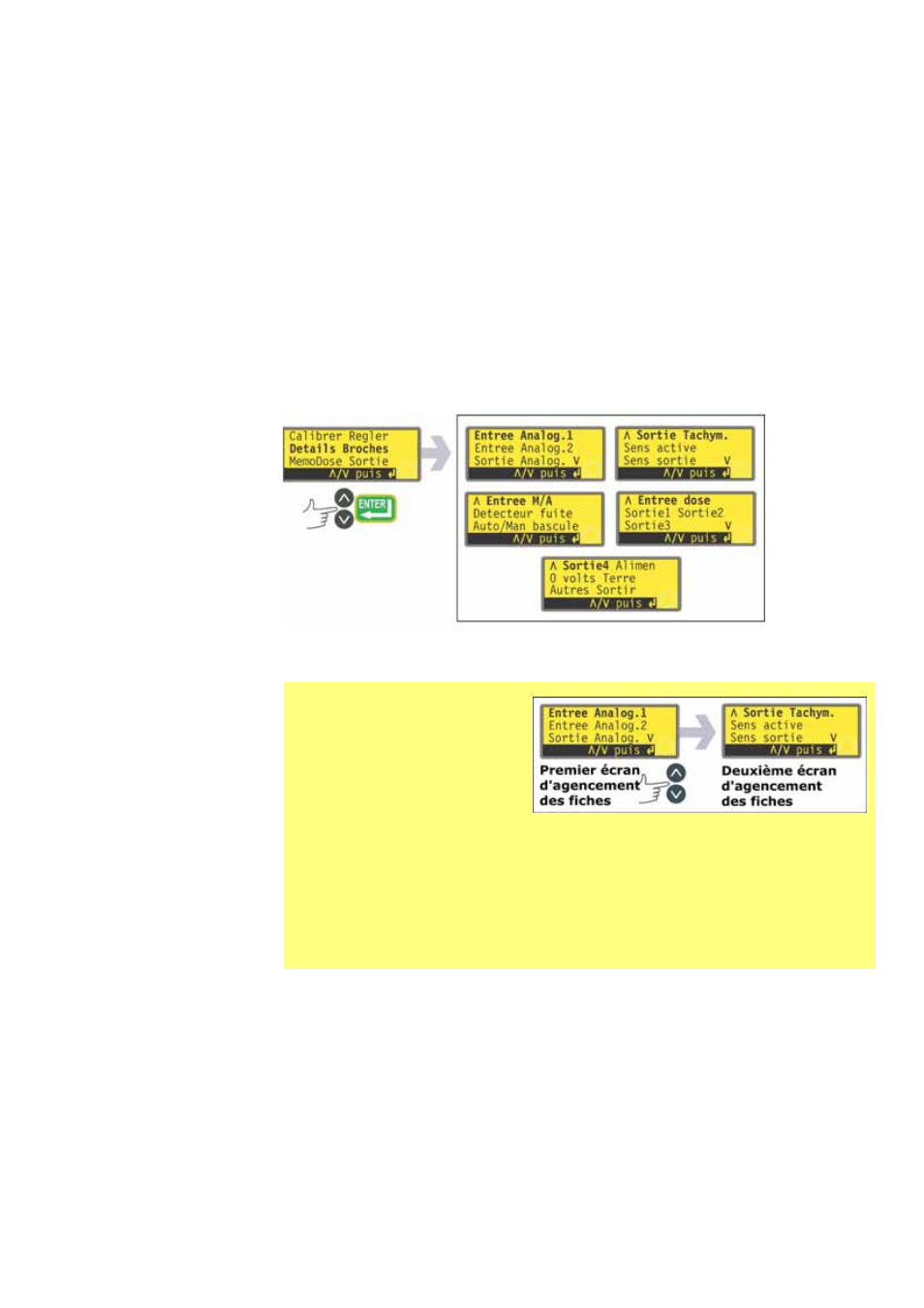

Menu Détails Broches
Le menu Détails Broches
comprend 5 écrans.
Pour passer d’un écran à un
autre, appuyez de manière
répétée sur la touche BAS.
Chaque élément est mis
successivement en surbril-
lance jusqu’à ce que le dernier élément soit sélectionné.
Appuyez à nouveau sur la touche BAS pour afficher l’écran suivant du
menu avec le premier élément en surbrillance.
Suivez la procédure inverse en utilisant la touche HAUT pour revenir un
écran plus haut dans le menu.
