Manuel d’utilisation des pompes Watson-Marlow 520Du
82
26 Maintenance de l’entraînement
Il n’y a aucun composant réparable par l’utilisateur dans la pompe (sauf le
câble d’alimentation : référez-vous à la section Connecter à une source
d’alimentation). L’unité doit être retournée à Watson-Marlow, à ses
représentants ou à ses concessionnaires agréés pour révision/réparation.
27 Pièces de rechange de
l’entraînement
28 Têtes de pompe 520R, 520R2 et
520RE

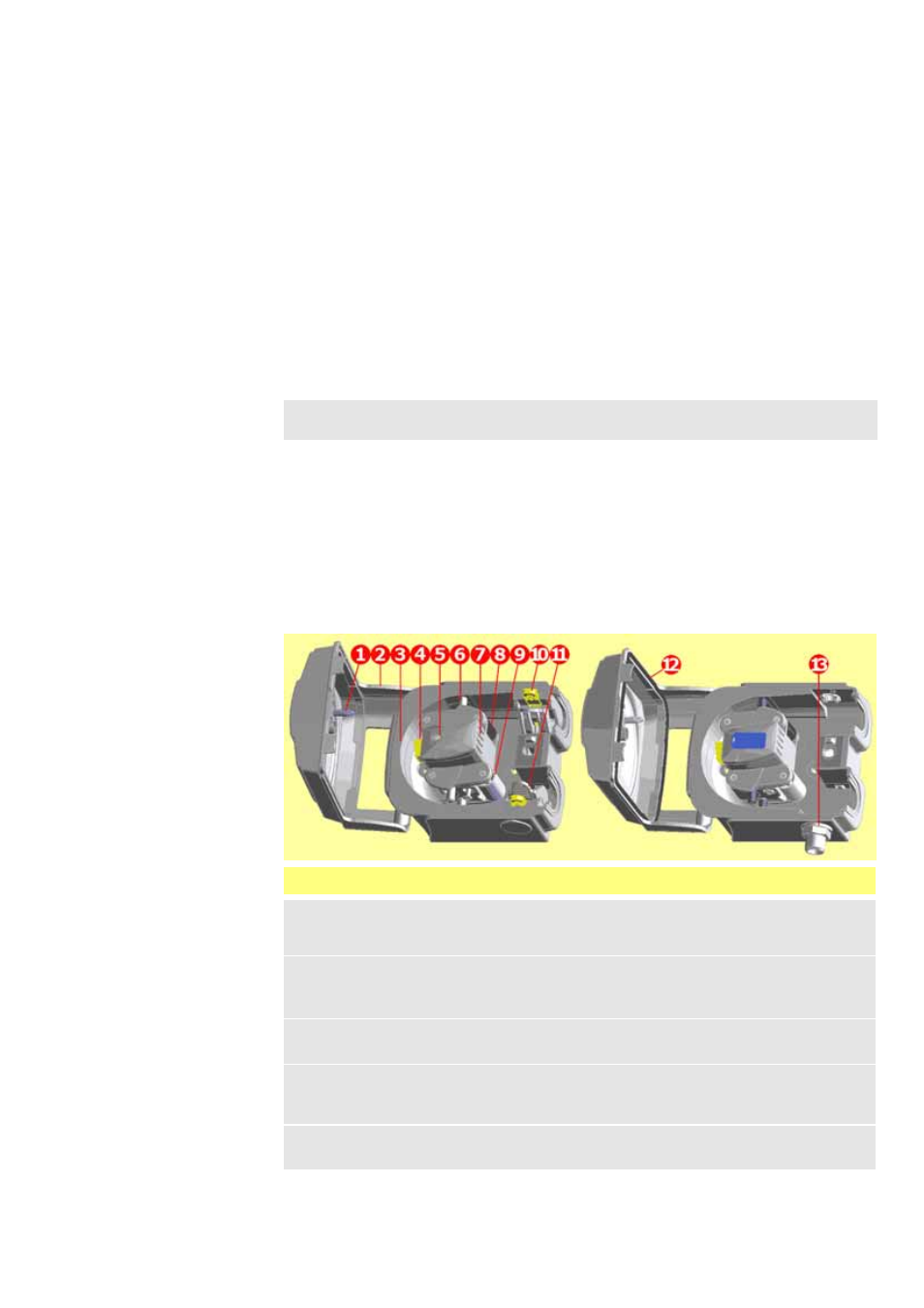

Identification des composants
Fusible principal remplaçable, type T2,5 A H
250 V 20 mm : FS0064
Pied : MN2507M
520R/520R2
520REL/520REM/520REH
1
Verrouillage du
dispositif de
protection
5
Capuchon du rotor
9
Rouleau de pompe
2
Dispositif de protec-
tion (520R, 520R2)
6
Rouleau guide tube
10
Coulisse de maintien
du tube (520R,
520R2)
3
Bande de roulement
7
Rotor
11
Pince de maintien du
tube (520R, 520R2)
4
Cache de bouton
d'embrayage
8
Galet suiveur
12
Dispositif de
protection avec joint
(520RE)
13
Orifice de vidange
(520RE)
