Manuel d’utilisation des pompes Watson-Marlow 520Du 65
22.3 Vitesse : sortie analogique

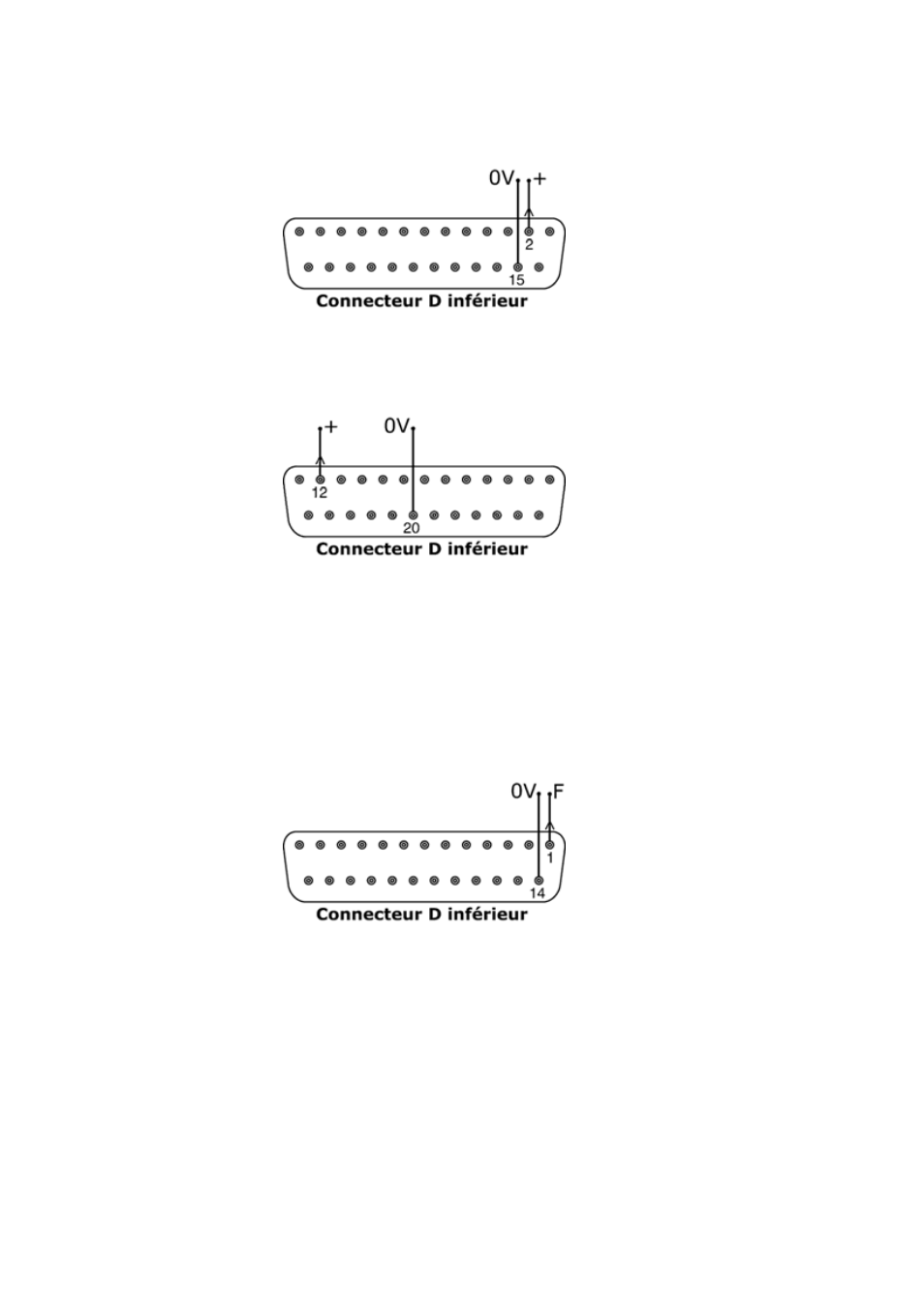

Un signal de sortie analogique est disponible sous forme de signal 0 V-10 V sur la
broche 2 du connecteur D inférieur. Mettre à la terre sur la broche 15. La tension est
fixe et directement proportionnelle à la vitesse de rotation de la tête de pompe. 0 V
= vitesse zéro ; 10 V = vitesse maximum.
Un signal de sortie analogique est disponible sous forme de signal 4-20 mA-10 V sur
la fiche 12 du connecteur D inférieur, nécessitant une résistance 250
Ω en série.
Mettre à la terre sur la broche 20. Le courant est fixe et directement proportionnel
à la vitesse de rotation de la tête de pompe. 4 mA = vitesse zéro ; 20 mA = 220
tr/min.
22.4 Sortie tachymétrique en fréquence
Un signal de sortie de fréquence de tachymètre est disponible sur la broche 1 du
connecteur D inférieur. Mettre à la terre sur la broche 14. Cela assure une impulsion
d’onde carrée de +5 V, maximum 0,5 mA dont la fréquence est directement propor-
tionnelle à la vitesse de rotation de la tête de pompe. Cela fournit 5,717 Hz/tr/min
- 343 impulsions par tour d’arbre de sortie. Le train d’impulsions de la pompe peut
être utilisé pour calculer la vitesse de rotation ou pour déterminer le nombre de
tours de tête de pompe. La sortie a la puissance requise pour être efficace jusqu’à
3 m de la pompe. Les plus grandes longueurs de câble requièrent une amplification
du signal.
