Manuel d’utilisation des pompes Watson-Marlow 520Du

68

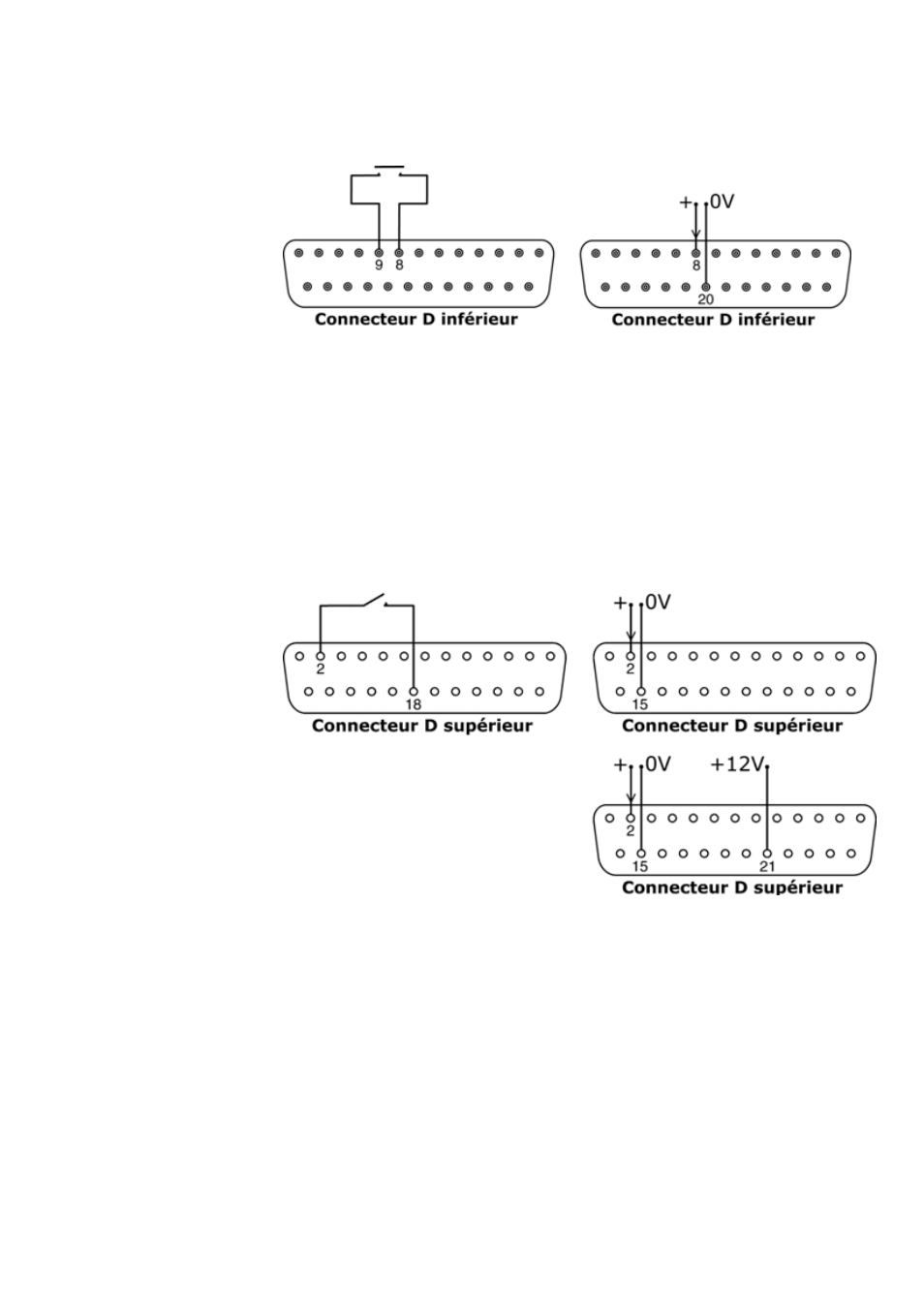

22.8 Entrée MemoDose

Connectez un commutateur de contact temporaire comme un interrupteur à pédale
ou un commutateur manuel entre les broches 8 et 9 du connecteur D inférieur.
Fermez le commutateur pour commencer un dosage. Cette entrée est à anti-rebond
contrôlé par logiciel et elle fonctionne de manière semblable aux autres entrées à
distance, comme la logique 5 V à 24 V ci-dessus, en utilisant la broche 8 comme
entrée et la broche 20 comme 0 V (connecteur F inférieur). Remarque : Cette
entrée est à anti-rebond contrôlé par logiciel, donc le signal peut être soit momen-
tané, soit maintenu pendant le dosage. S’il est maintenu, le signal doit être sup-
primé avant la dose suivante.

22.9 Entrée de détection de fuite

Connecter un dispositif de détection de fuite à distance entre les broches 2 et 18 du
connecteur supérieur D. Un circuit fermé indique une fuite. Ou bien une entrée
logique peut être appliquée à la broche 2 du connecteur supérieur D, mise à la terre
sur broche 15. Une entrée élevée indique une fuite. Connectez un détecteur de fuite
Watson-Marlow de la même manière, en tirant 12 V pour l’alimenter sur la broche
21 du connecteur supérieur D.
