Manuel d’utilisation des pompes Watson-Marlow 520Du

63

22.1 Vitesse : entrée analogique 1

Il est possible de contrôler la vitesse de la pompe à distance par l’une des méthodes
suivantes : un signal analogique de tension dans la plage 0-10 V ; ou un signal
analogique de courant dans la plage 4-20 mA - ou un potentiomètre à distance.

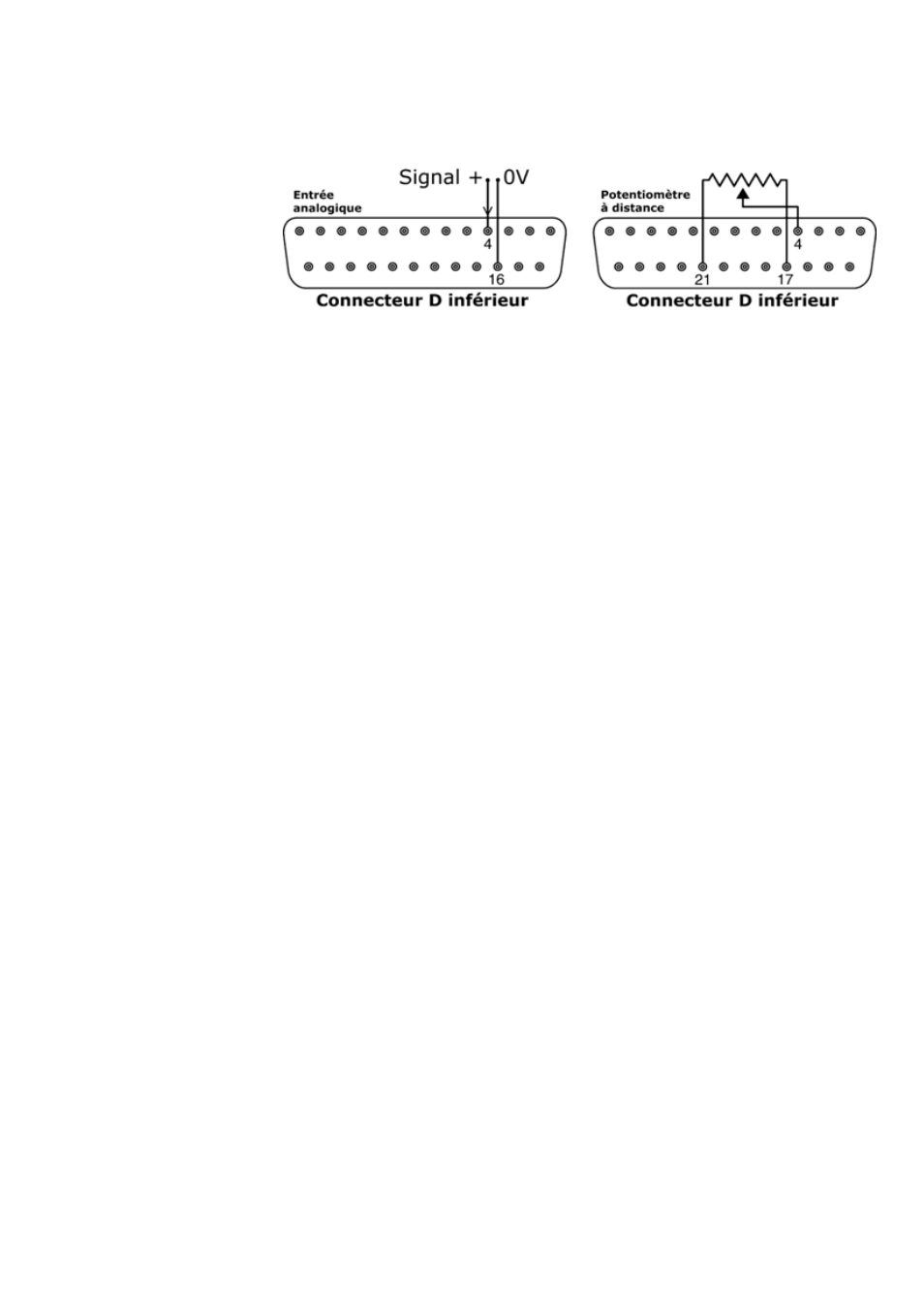

Le signal de processus analogique doit être appliqué à la broche 4 du connecteur D
inférieur. 0 V sur la broche 16. La pompe assure un débit croissant pour un signal
de contrôle en augmentation (réponse non inverse) ou un débit croissant pour un
signal de contrôle en diminution (réponse inverse). Référez-vous à la section 18.2
Analogique, dans Setup.

Impédance de circuit de 4-20 mA : 250

Ω.

Pour le mode tension, 0-10 V, une source de tension stable et fiable peut être util-
isée avec un voltmètre CC. Impédance du circuit : 22 k

Ω.

L’inversion de réponse est spécifiée dans le logiciel. Ne pas inverser la polarité des
broches.

Un potentiomètre à distance avec une valeur nominale comprise entre 1k et 2k et
un minimum de 0,25 W doit être câblé comme indiqué. Lors de l’utilisation d’un
potentiomètre à distance, n’appliquez pas de signal de contrôle de tension ou de
courant en même temps. Le signal de contrôle de vitesse doit être calibré par rap-
port aux réglages maximum et minimum du potentiomètre. Cela est effectué au
niveau du logiciel - référez-vous à la section 18.1 Ajustage.

Lors de l’utilisation d’un potentiomètre à distance, il est important de régler l’entrée
analogique sur tension dans le menu Setup. Sinon, la tension de référence de la
fiche 21 sera surchargée et elle ne fournira pas les 10 V requis.
