Manuel d’utilisation des pompes Watson-Marlow 520Du 61
Cette pompe satisfait toutes les exigences de compatibilité CEM pour jusqu’à 25 m
de câble de type spécifié ci-dessus. Au-delà de cette distance il incombe à
l’utilisateur d’assurer la sécurité et le bon fonctionnement de la pompe en mode
Contrôle à distance ou automatique.
Ne liez pas l’un à l’autre les câbles de commande et d’alimentation secteur.
Les lignes 0 V de cette pompe sont isolées par transformateur secteur de la terre
(terre flottante). Elle peut être connectée à une ligne 0 V isolée ou à des interfaces
0 V mises à la terre. Les sorties TTL (transistor transistor logique) 1 et 2 utilisées ici
sont composées de deux états : nominalement 0 V et 5 V ; mais en pratique <0,4
V (<16 mA) et 2,4-5 V (<0,4 mA). Ils ne conviennent pas pour les relais de com-
mande. Si un relais doit être contrôlé par signal TTL, la configuration doit être réal-
isée comme décrite dans la section 22.10 Sorties logiques.
Contrôle RS232

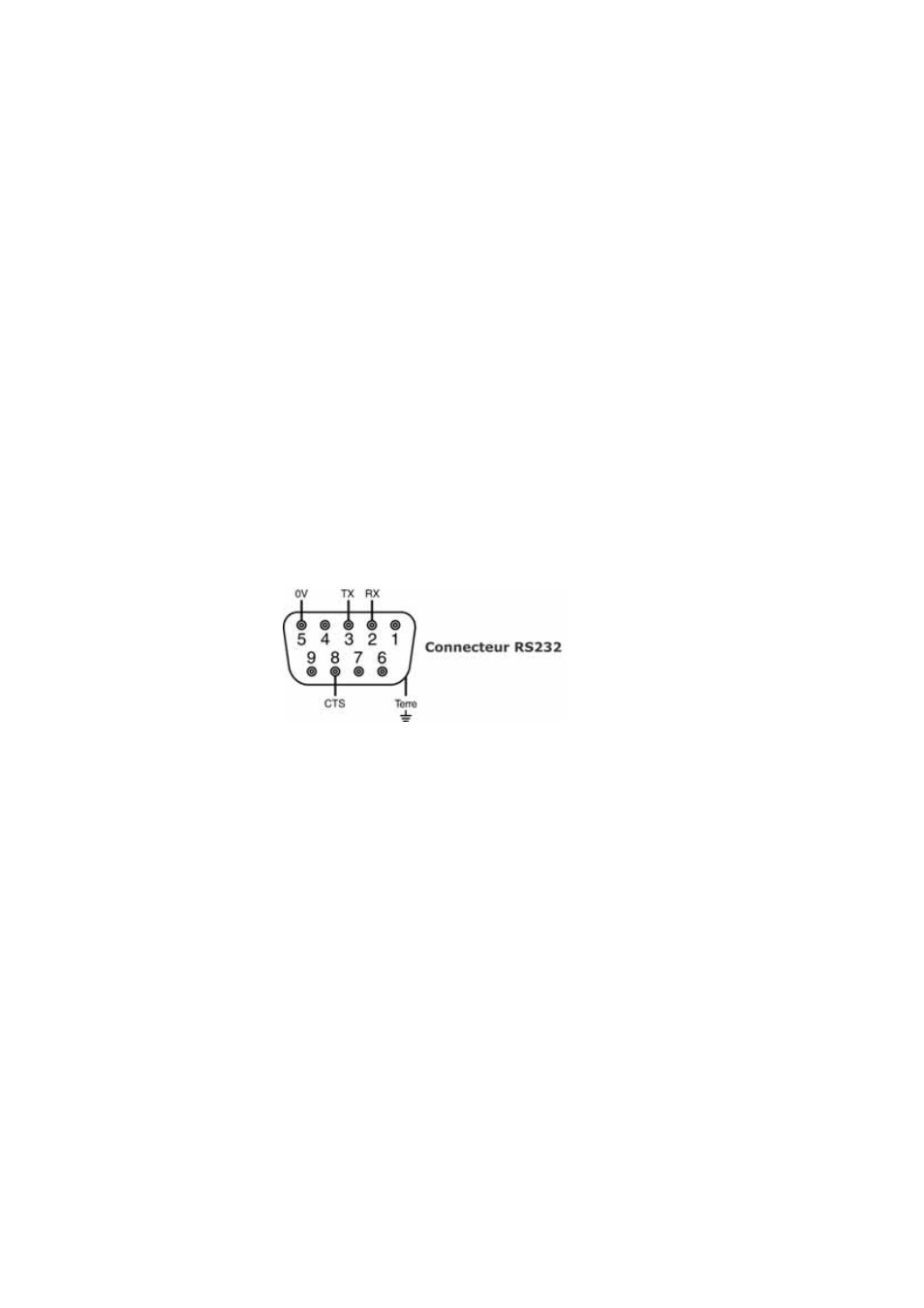

Le contrôle réseau RS232 est disponible via un connecteur D 9 broches, câblé
comme ci-dessous.
Le mode RS232 permet à la pompe d’être contrôlée par des ordinateurs et des con-
trôleurs de processus. Il permet de contrôler chaque fonction de la pompe et de
retransmettre les données au contrôleur, pour l’opération en boucle fermée. Il est
ainsi possible de contrôler individuellement jusqu’à 16 pompes.
Câble de contrôle recommandé : 7 fils, 0,2 mm, 24AWG, blindé, circulaire jusqu’à 4
âmes. Le blindage du câble doit être relié à la terre via le métal du caisson.
Cette pompe satisfait toutes les exigences de compatibilité CEM pour jusqu’à 3 m de
câble de type spécifié ci-dessus. Au-delà de cette distance il incombe à l’utilisateur
d’assurer la sécurité et le bon fonctionnement de la pompe en mode Contrôle à dis-
tance ou automatique.
Les lignes 0 V de cette pompe sont isolées par transformateur secteur de la terre
(terre flottante).
