22.2 Réglage progressif : entrée
analogique 2
Il est possible de régler progressivement la vitesse de la pompe à distance par l’une
des méthodes suivantes : un signal analogique de tension dans la plage 0-10 V ; ou
un signal analogique de courant dans la plage 4-20 mA - ou un potentiomètre à dis-
tance.
Le signal analogique de réglage progressif doit être appliqué à la broche 22 du con-
necteur D inférieur. 0 V sur fiche 20. La vitesse de la pompe réglée par Analogique
1 est réglée progressivement proportionnellement au signal provenant d’Analogique
2 selon la formule y=as, où a correspond à la vitesse réglée par Analogique 1, s est
le réglage progressif défini par Analogique 2 (0 V ou 4 mA = 0, augmentant linéaire-
ment à 10 V ou 20 mA = 1), et y est la vitesse progressive de rotation. Si Analogique
2 a été paramétré pour une réponse inverse, c’est l’inverse. Référez-vous à la sec-
tion 18.2 Analogique, dans le menu Setup.
Impédance de circuit de 4-20 mA : 250 Ω.
Pour le mode tension, 0-10 V, une source de tension stable et fiable peut être util-
isée avec un voltmètre CC. Impédance du circuit : 22 k
Ω.
L’inversion de réponse est spécifiée dans le logiciel. Ne pas inverser la polarité des
broches.

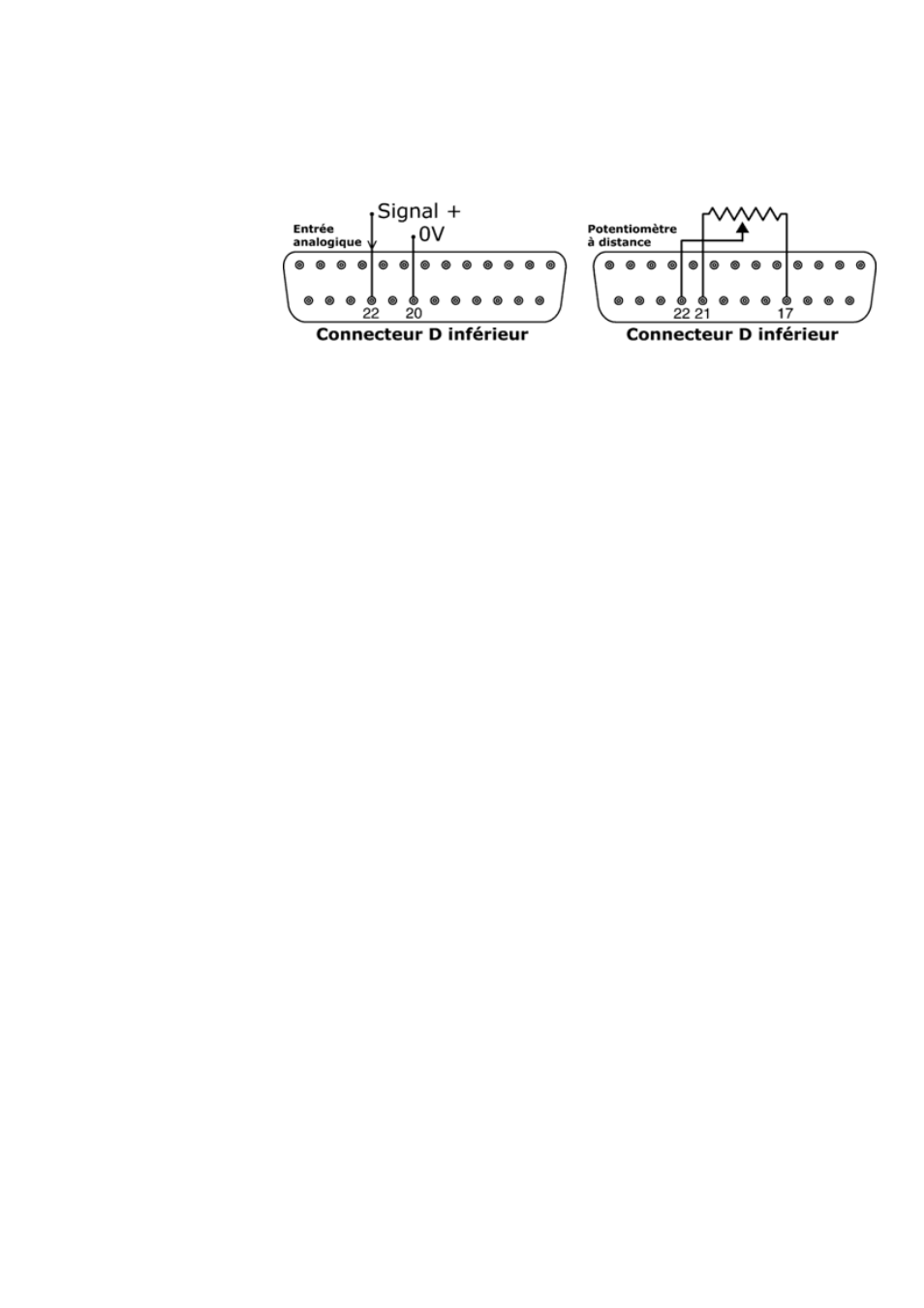

Un potentiomètre à distance avec une valeur nominale comprise entre 1k et 2k et
un minimum de 0,25 W doit être câblé comme indiqué. Lors de l’utilisation d’un
potentiomètre à distance, n’appliquez pas de signal de contrôle de tension ou de
courant en même temps. Le signal de contrôle de vitesse doit être calibré par rap-
port aux réglages maximum et minimum du potentiomètre. Cela est effectué au
niveau du logiciel - référez-vous à la section 18.1 Ajustage.
Lors de l’utilisation d’un potentiomètre à distance, il est important de régler l’entrée
analogique sur tension dans le menu Setup. Sinon, la tension de référence de la
fiche 21 sera surchargée et elle ne fournira pas les 10 V requis.
