Manuel d’utilisation des pompes Watson-Marlow 520Du 83
28.1 Positionnement, dépose et
réinstallation de la tête de pompe
Le stator de tête de pompe peut être posé dans trois orientations différentes avec
l’orifice d’entrée/sortie à droite, en haut ou en bas, selon la situation. Positionnez la
tête de pompe de manière à ce que les orifices de tube soient orientés vers le haut
ou le bas lorsque la commande est placée en bord de support - sinon le tube de
pompe ou le dispositif de protection à charnières risque de heurter le support. Ne
positionnez pas la tête de pompe de telle façon que les orifices de tube soient ori-
entés vers le clavier. Cet agencement présente des risques d’accident corporel.
La pompe peut être configurée pour rotation dans le sens horaire ou anti-horaire.
Notez cependant que la durée de vie du tube est prolongée si le rotor tourne dans
le sens horaire ; et la performance contre la pression maximisée si le rotor tourne
dans le sens anti-horaire.

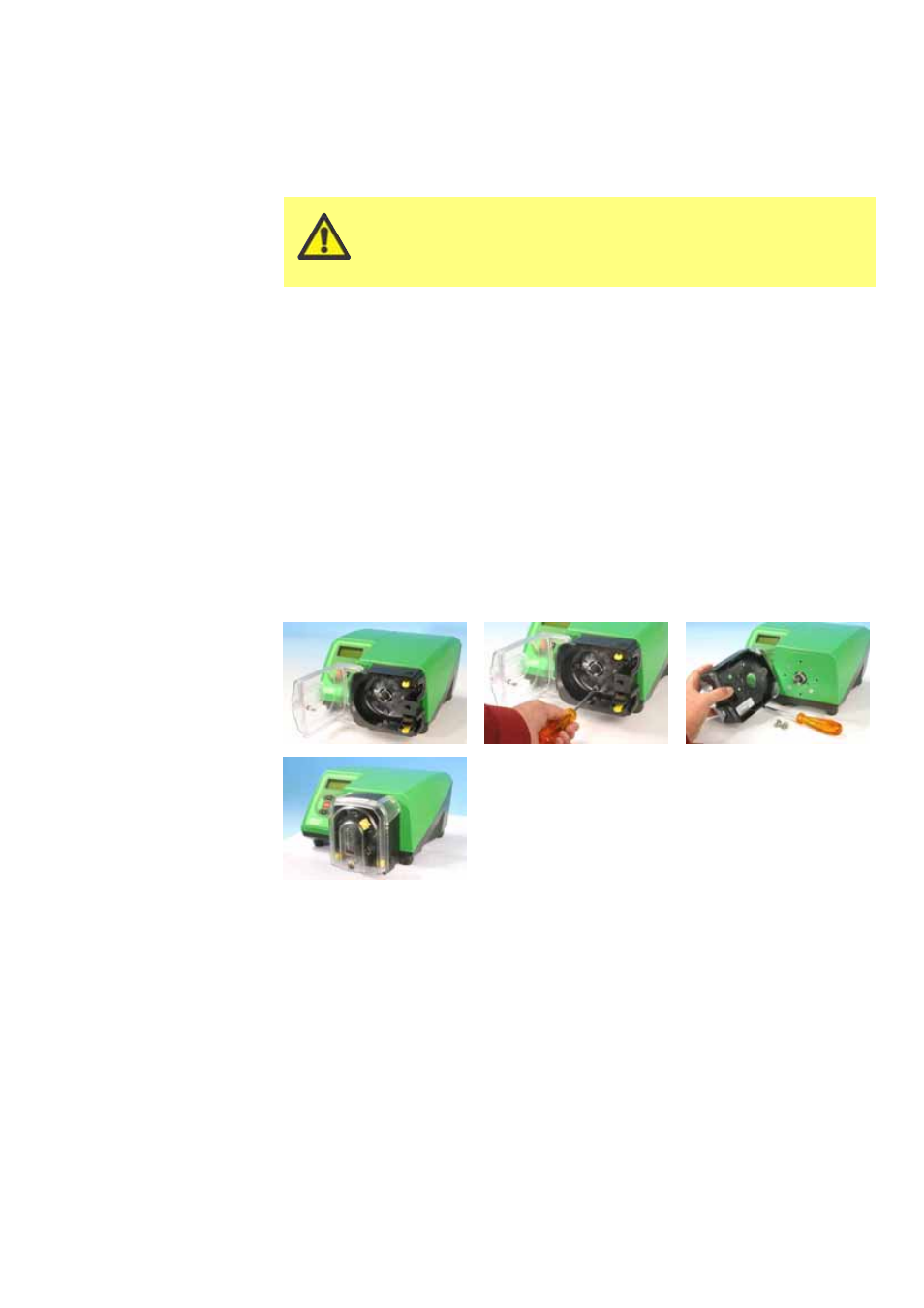

Repositionnement du stator
Ouvrez le capot de protection de la tête de pompe comme décrit à la section
29.1 Ouverture du capot de protection de la tête de pompe.
Déposez le rotor comme décrit à la section Dépose du rotor ci-dessous.
Dévissez et retirez les quatre vis de fixation à l’aide d’un tournevis plat.
Déposez le stator.
Repositionnez le stator à la position désirée. Replacez et serrez les vis de
retenue du stator.
Replacez le rotor comme décrit ci-dessous à la section Pose du rotor.
Fermez le dispositif de protection en le poussant jusqu’en butée pour assurer
l’enclenchement des fixations.
Isolez toujours la pompe du secteur avant d’ouvrir le
dispositif de protection et d’effectuer le position-
nement, la dépose ou la maintenance de la pompe.
