Watson-Marlow 520Du - Manuel (Page 37)

Manuel d’utilisation des pompes Watson-Marlow 520Du 37
Entrée 1 - vitesse permet à l’utilisateur d’indiquer au logiciel de la pompe le type
de signal qui sera appliqué à Analogique 1 ou de choisir l’option programme. S’il
sélectionne Programmer dans le menu suivant, l’opérateur peut choisir le type
d’entrée et indiquer à la pompe les vitesses de fonctionnement en réponse au sig-
nal de contrôle de processus élevé ou bas. Référez-vous à Entrée - vitesse.
Test etalon permet à l’opérateur d’inhiber le contrôle de réglage progressif, ou,
pour activer le réglage progressif, de dire à la pompe quel type de signal sera
appliqué à Analogique 2, ou de choisir l’option programme. S’il sélectionne
Programmer dans le menu suivant, l’opérateur peut choisir le type d’entrée et indi-
quer à la pompe les vitesses proportionnelles de fonctionnement en réponse au sig-
nal de contrôle de processus élevé ou bas. Référez-vous à Entrée - vitesse.
Trim affiche le menu Ajuster décrit ci-dessus. Référez-vous à la section 18.1 Trim.
Sortir ramène l’opérateur à la première section du menu Setup. Référez-vous à la
section 18 Setup.

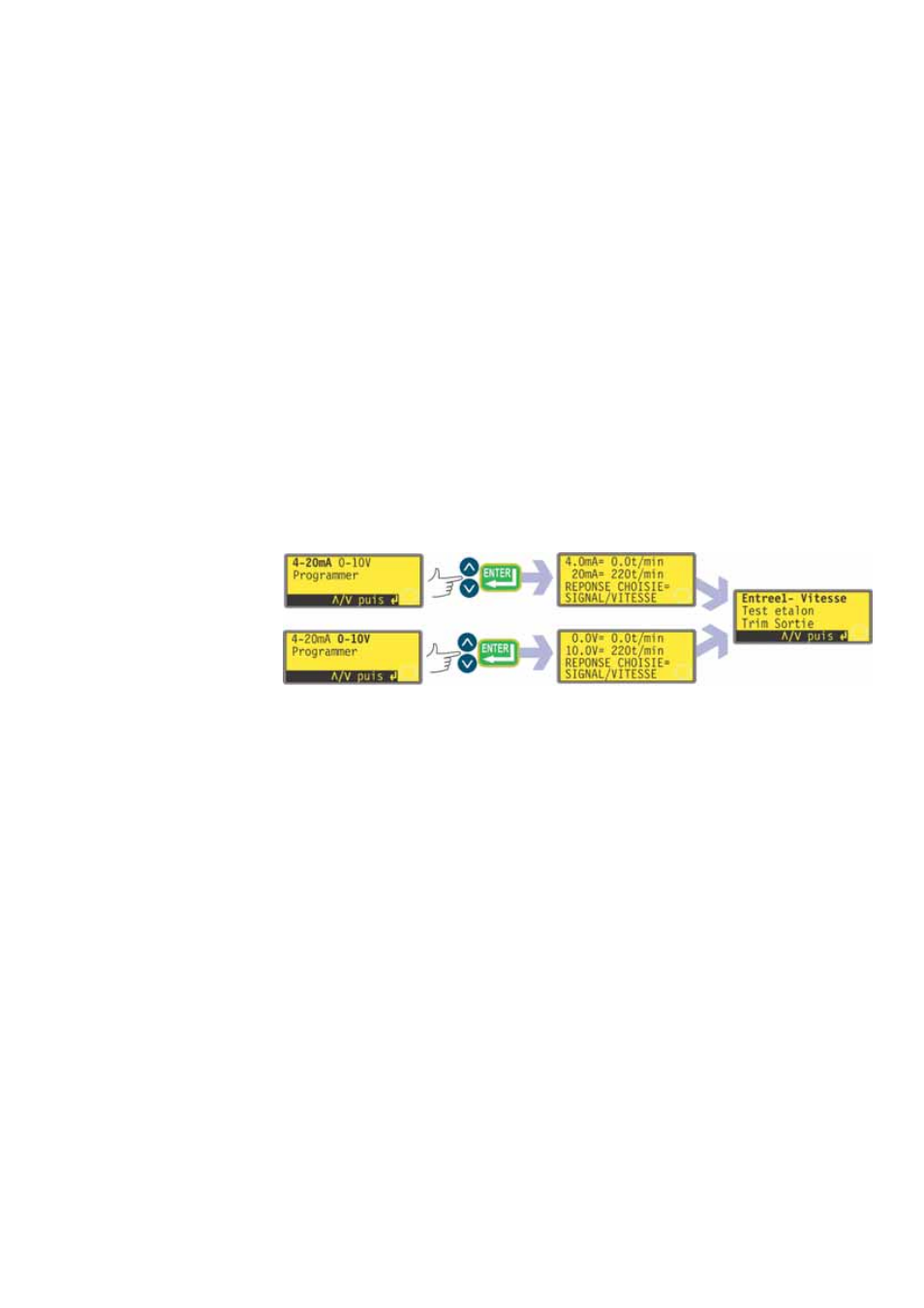

Entrée 1 - vitesse.
Sélectionnez Entrée 1 - vitesse à l’aide des touches HAUT ou BAS et en
appuyant sur la touche ENTRÉE pour valider votre choix.
La pompe offre deux options supplémentaires : 4-20 mA et 0-10 V. Effectuez
une sélection en utilisant les touches HAUT ou BAS et appuyez sur la touche
ENTRÉE pour valider votre choix.
La pompe configure le matériel et les données de réponse spécifiées en usine
et affiche brièvement un écran de confirmation. L’opérateur est ramené à
l’affichage du Setup analogique. Des chiffres sont proposés ici à titre
d’exemple.
L’opérateur peut également sélectionner Programmer pour configurer la
pompe afin qu’elle réponde conformément à un programme spécifié par
l’opérateur à une plage de signaux comprise dans les limites indiquées ci-
dessus.
