Watson-Marlow 520Du - Manuel (Page 10)

Manuel d’utilisation des pompes Watson-Marlow 520Du 10
8 Spécifications de la pompe

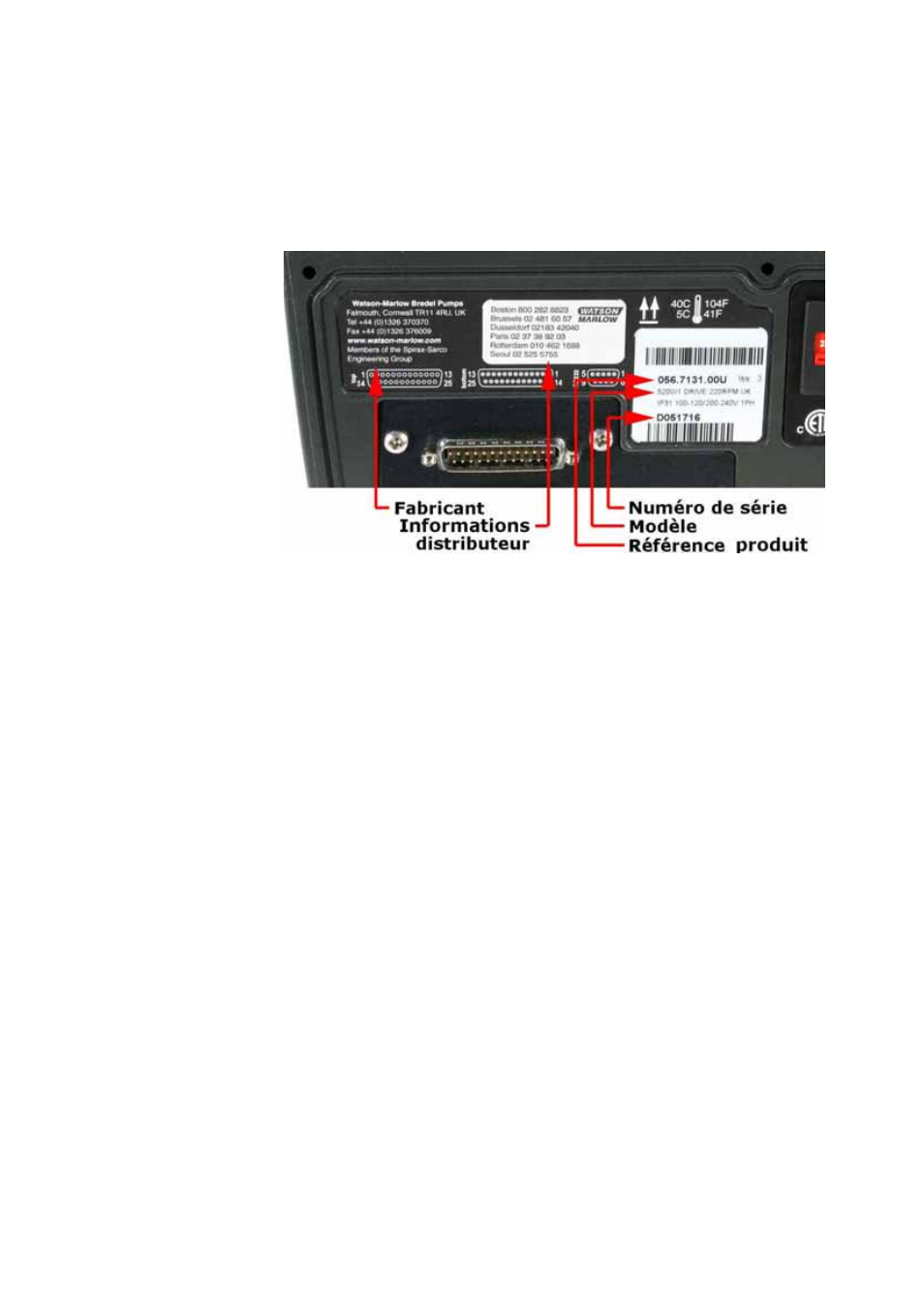

Une plaque signalétique est fixée à l’arrière de la pompe. Elle indique le nom du fab-
ricant et les coordonnées des agents de contact, le numéro de référence du produit,
le numéro de série et les détails du modèle.
Modèle 520Du, IP31
Cette pompe peut être contrôlée à partir du clavier ou à distance. Elle comprend :
Commande manuelle
Réglage de la vitesse ; commande Marche/Arrêt ; réglage du sens de rotation;
touche « max » pour amorçage rapide.
Contrôle à distance
La pompe peut être contrôlée à distance par commande numérique avec ferme-
ture de contact ou signal d’entrée logique.
Contrôle analogique
La vitesse de la pompe peut être contrôlée par signal analogique dans les
plages 0-10 V ou 4-20 mA. Le réglage progressif peut être contrôlé de façon
similaire en utilisant le signal d’entrée analogique 2.
Sorties
Un signal de sortie de 0-10 V, 4-20 mA ou 0-1 258Hz assure le feed-back de
vitesse de pompe. Il existe quatre sorties de statut numériques qui peuvent
être configurées par le logiciel pour une variété de paramètres de pompe.
MemoDose
Assure une bonne répétabilité de dosage. Conserve en mémoire un décompte
des impulsions du moteur. Ce décompte est répété chaque fois que la com-
mande START est activée pour fournir un dosage unique.
Calibrage
Calibrage intégral, plus valeurs par défaut pour une gamme de têtes de pompe
et de tubes. Fonctionnalité de dose de calibrage.
Communication série RS232
Contrôle intégral de la pompe à partir d’un PC ou d’un autre contrôleur ayant la
capacité de relier jusqu’à 16 pompes en réseau.
