Manuel d’utilisation des pompes Watson-Marlow 520Du 86
Tracez un repère à 225 mm sur la section de tube qui doit être placée dans la
tête de pompe. Attention : Placez plus de 225 mm de tube dans la tête de
pompe est susceptible de réduire la durée de vie du tube.
Ouvrez la pince de maintien du tube à ressort inférieure et positionnez le tube
avec le premier repère à 225 mm aligné sur la face intérieure du composant de
la pince. Desserrez la pince.
Dégagez l’embrayage du rotor en appuyant au maximum sur le bouton
d’embrayage jaune du côté moyeu de rotor et en tournant le moyeu de
quelques degrés tout en maintenant le bouton d’embrayage enfoncé. Le rotor
peut maintenant tourner indépendamment de la boîte d’engrenage et du
moteur sur un tour entier. Si l’embrayage est réengagé avant que la pose du
tube ne soit complète, enfoncez à nouveau le bouton d’embrayage et tourner le
rotor de quelques degrés.
Positionnez le tube le long du stator de tête de pompe en tournant le rotor
comme requis. Veillez à ce que le tube ne soit pas tordu ou pincé entre les
rouleaux du guide et le stator. Vérifiez que le second repère à 225 mm est
adjacent au bord intérieur de la pince supérieure de maintien du tube.

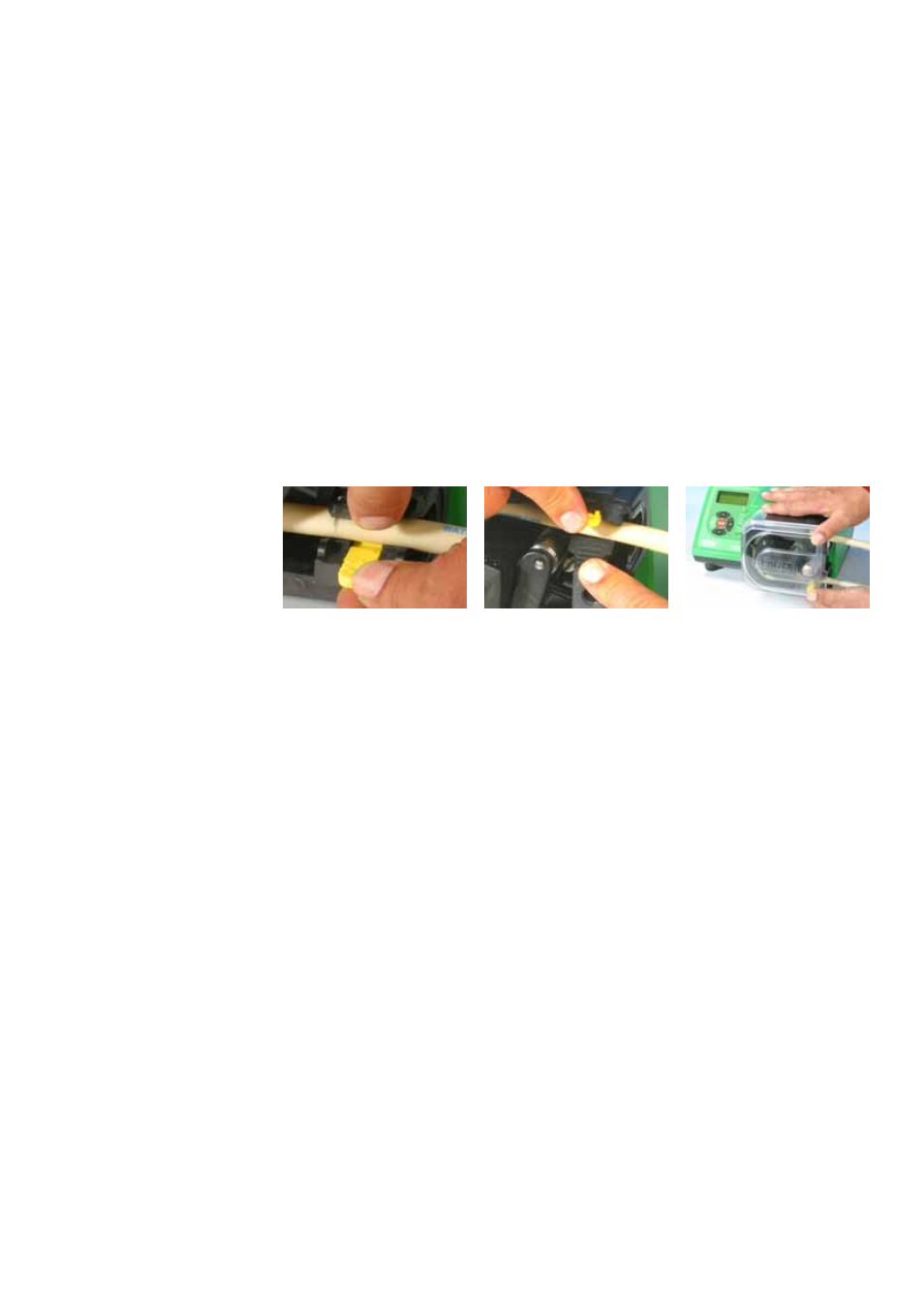

Ouvrez la pince supérieure de maintien du tube et positionnez le tube à
l’intérieur en veillant à ce qu’il ne soit pas tordu et à ce qu’il soit en position
centrale entre les galets de guidage de tube. Desserrez la pince.
Les pinces de maintien du tube à ressort doivent serrer le tube suffisamment
pour l’empêcher d’entrer ou de sortir de la tête de pompe, mais sans trop ser-
rer le tube ni restreindre le flux. Les pinces de maintien du tube sont équipées
de coulisses jaunes qui peuvent être cliquées dans deux positions pendant que
les pinces sont ouvertes. La position externe permet aux pinces de serrer le
tube ; la position interne permet un serrage léger du tube. Réglez les coulisses
pour empêcher le mouvement du tube pendant les rotations d’essai du rotor.
Fermez le dispositif de protection en le poussant jusqu’en butée pour assurer
l’enclenchement des fixations.
Connectez une tuyauterie appropriée au tube de la tête de pompe à l’aide de
connecteurs appropriés.
Souvenez-vous lors de l'utilisation de tubes Marprene ou Bioprene de retendre
les tubes après 30 minutes de fonctionnement car les tubes peuvent s'allonger
lors de la mise en service initiale. Retendez de façon à ce que 225 mm de tube
soit positionné entre les faces internes des composants des pinces de maintien
du tube.
