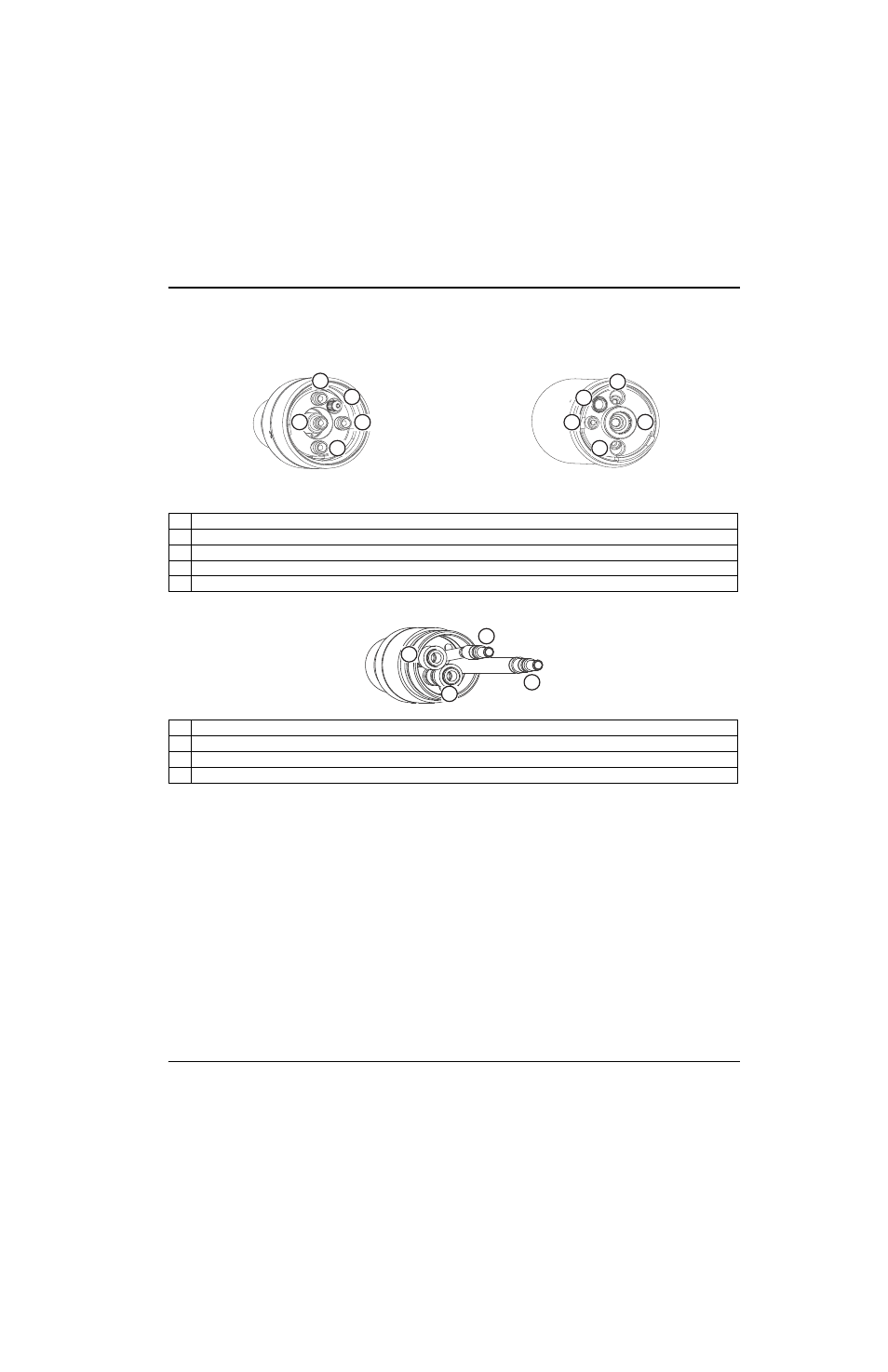

Raccordements de la torche
Torche à raccord rapide
Torche droite
1
Gaz de protection
2
Arc pilote
3
Retour de liquide de refroidissement
4
Gaz plasma
5
Alimentation de liquide de refroidissement
1
Gaz plasma
2
Alimentation de liquide de refroidissement (comprend également le fil négatif)
3
Gaz de protection (comprend également le câble d’arc pilote)
4
Retour de liquide de refroidissement
1
2
3
4
5
1
2
3
4
5
Corps principal de la torche
Prise à raccord rapide
1
2
3
4
