48

MAXPRO200 Manuel d’instructions 807702 Révision 1

Installation

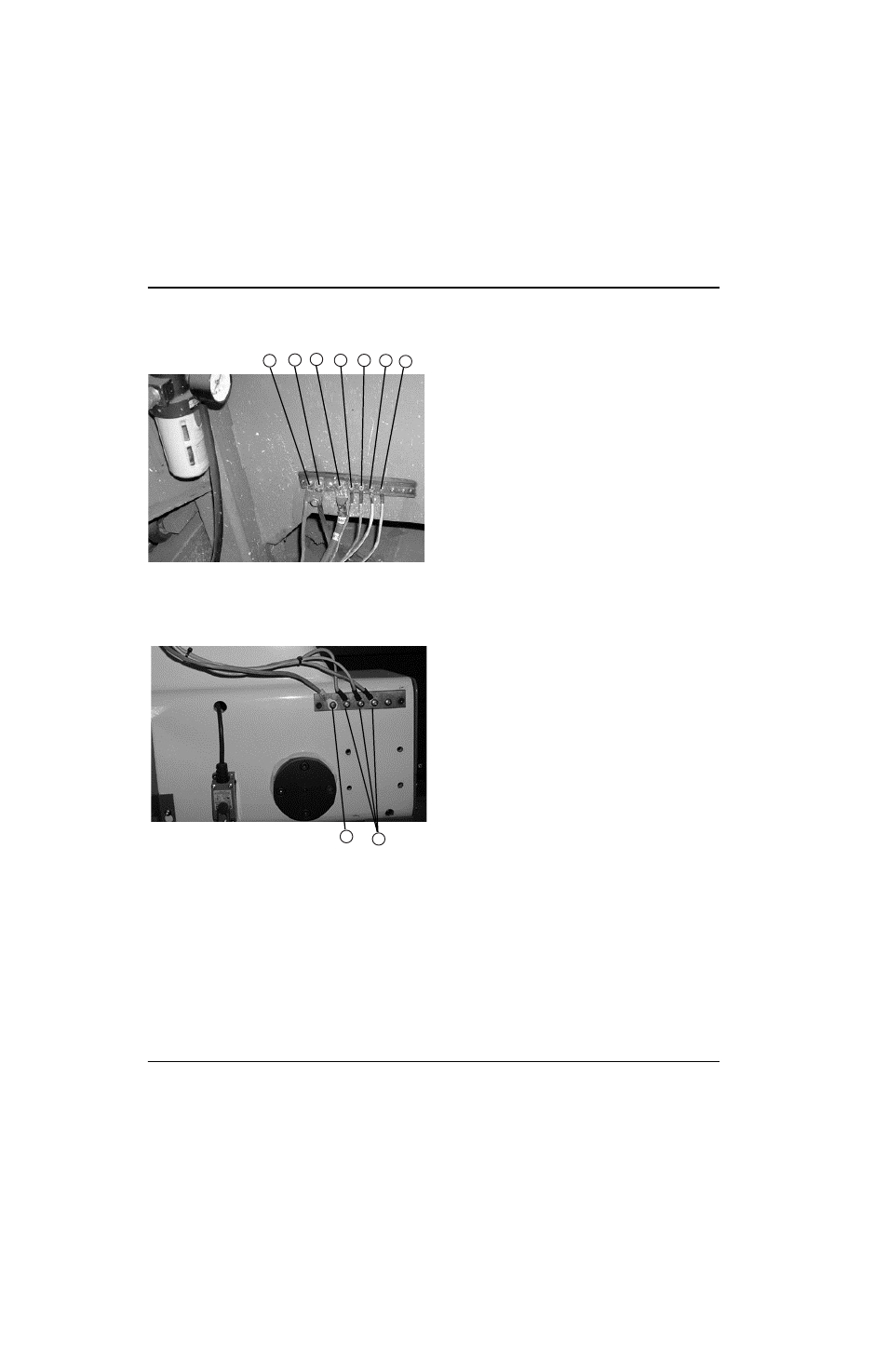

L’image ci-dessous illustre un exemple de la barre omnibus de masse d’une table de coupe. Les composants illustrés
peuvent varier d’un système à un autre.

L’image suivante illustre un exemple d’une barre omnibus de masse de portique de découpe. Elle est fixée sur le portique
de découpe près du moteur. Chacun des câbles de masse provenant des composants montés sur le portique de
découpe mène à la barre omnibus. Un seul câble lourd passe ensuite de la barre omnibus de masse du portique de
découpe à la barre omnibus de masse de la table.

Le schéma suivant illustre un exemple de composants de mise à la terre d’un système de coupage plasma.

5

4

3

2

6

7

1

Barre omnibus de masse du portique de découpe

2

Piquet de terre

3

Fil du système plasma (+)

4

Console haute fréquence à distance (HFD)

5

Coffret CNC

6

Porte-torche

7

Châssis du système plasma

1

2

1

1

Câble vers la barre omnibus de masse de la table
de coupe

2

Câbles de mise à la terre provenant des
composants du portique de découpe
