MAXPRO200 Manuel d’instructions 807702 Révision 1
61
Installation
3.

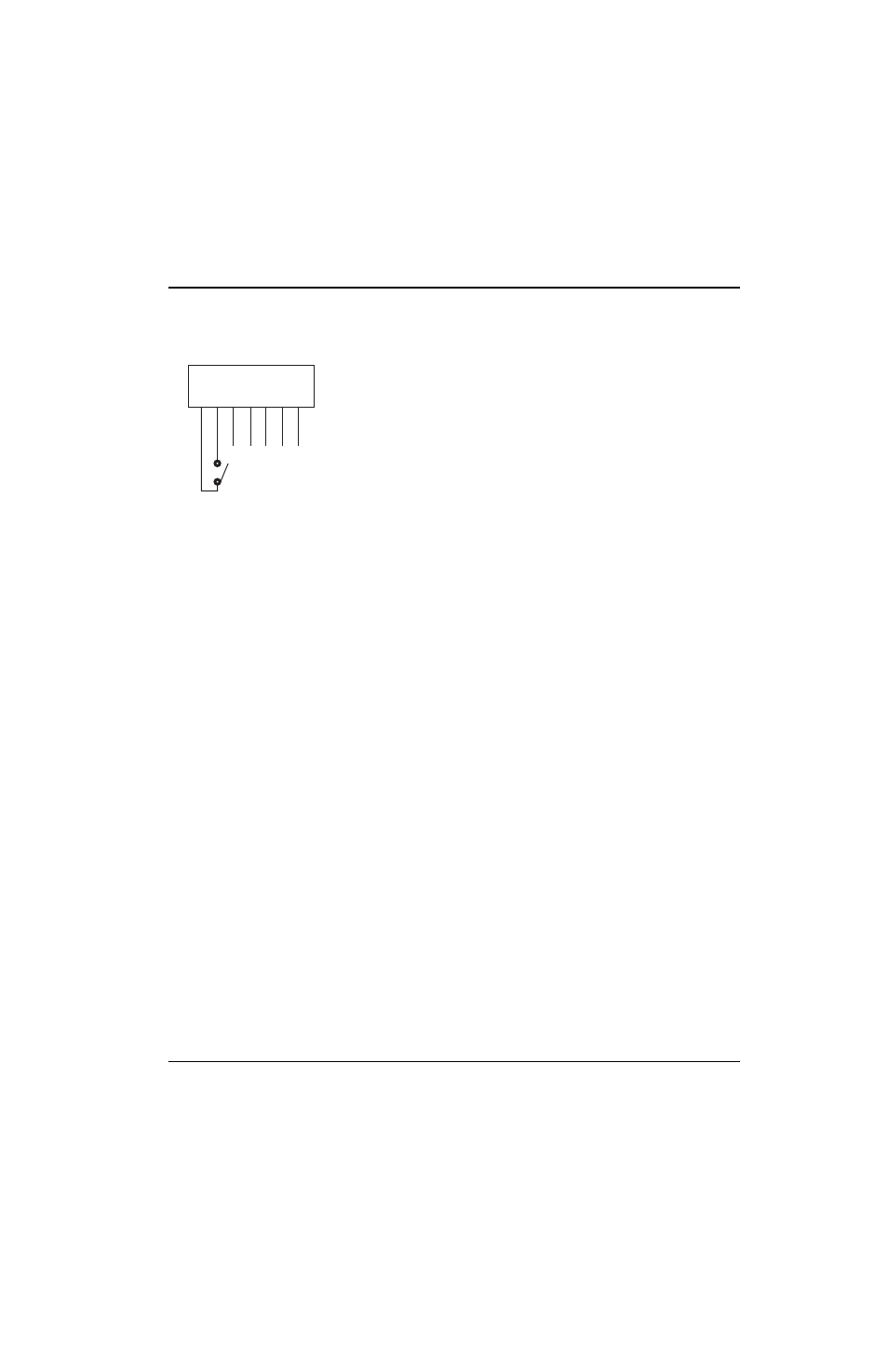

Connecter l’interrupteur aux bornes 1 et 2 comme illustré ci-dessous. Se servir d’un outil rigide pour repousser les
boutons d’enclenchement orange correspondants du connecteur à ressort.
Note : L’interrupteur de la source de courant doit être en position marche (ON) pour que l’interrupteur à distance
fonctionne, et ce dernier doit être en position marche (ON) (fermé) pour que l’interrupteur d’alimentation de la
source de courant fonctionne.
1 2 3 4 5
6 7
Note : Utiliser un interrupteur, un relais mécanique ou à semi-conducteurs adéquat pour
une tension de 24 V c.c. à 100 mA. Le câblage doit être à paires de fils torsadés.
