80 MAXPRO200 Manuel d’instructions 807702 Révision 1
Fonctionnement

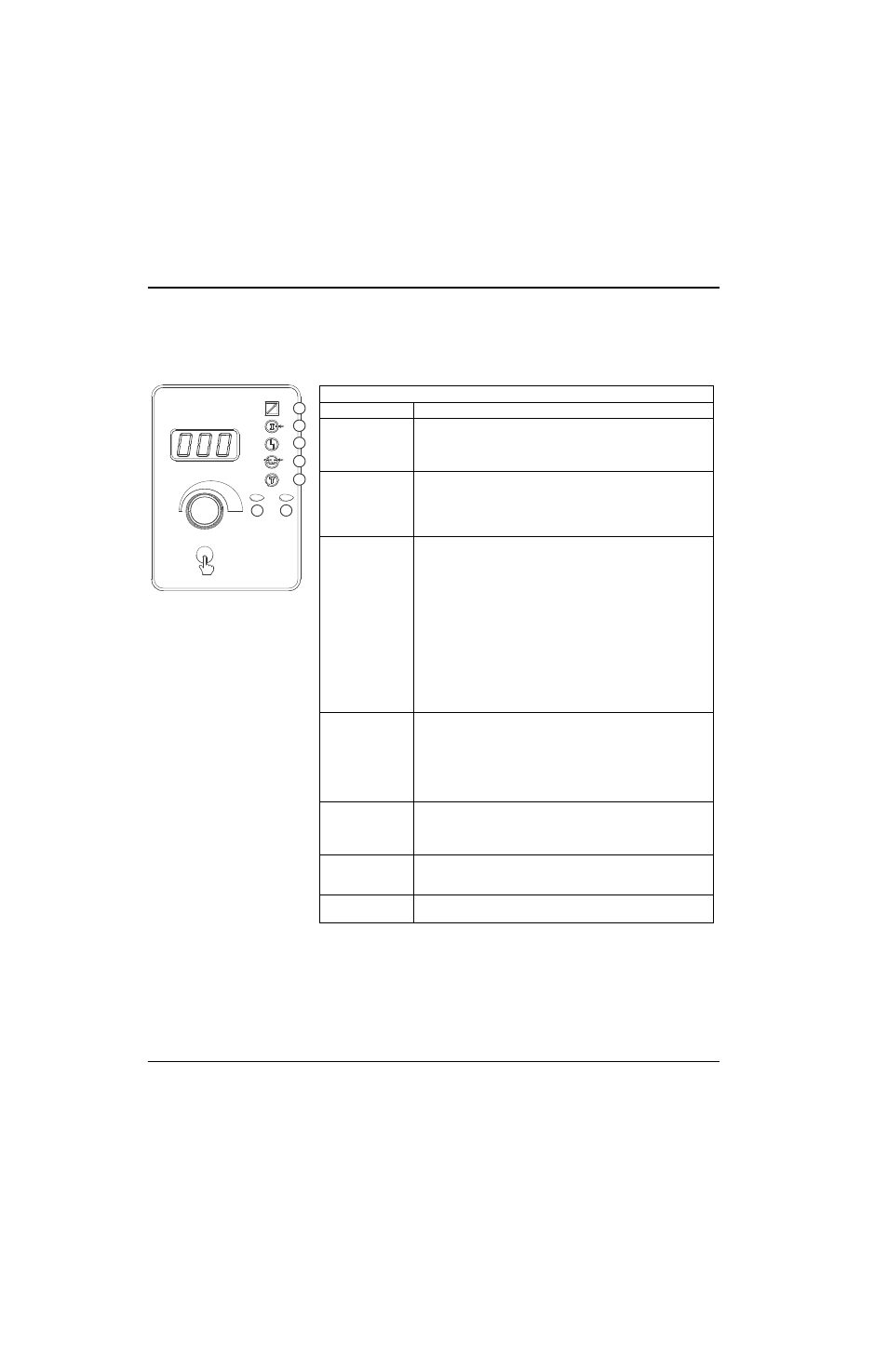

Fonctions de l’écran à trois chiffres
Tourner le bouton de sélection du courant pour augmenter ou diminuer l’intensité. Pour passer d’une fonction à l’autre,
appuyer et relâcher le bouton de sélection du courant.
1
2
3
4
5
6 7
Icônes de l’écran à 3 chiffres
Nom Description
1 À distance
L’icône de commande à distance s’illumine lorsqu’il y a une
communication série avec la source de courant. Vous pouvez toujours
faire défiler les fonctions, mais les paramètres de coupe peuvent
seulement être modifiés par la CNC.
2 Intensité
Augmente ou réduit l’intensité en sélectionnant l’icône d’intensité et
en tournant le bouton. La rotation lente du bouton augmente ou réduit
l’intensité par incréments d’1 ampère. En tournant le bouton
rapidement, le système passera au niveau d’intensité du procédé
suivant.
3 Défaillance
L’icône de défaillance s’illumine lorsqu’une erreur survient.
Si le code d’erreur est 60 ou moins, appuyer sur le bouton de
sélection du courant pour naviguer jusqu’à l’icône de défaillance
illuminée. Lorsque l’icône de défaillance sera sélectionnée, le code
d’erreur apparaîtra à l’écran à trois chiffres.
Si le code d’erreur est au-dessus de 60, le système sélectionnera
automatiquement l’icône de défaillance et le code d’erreur clignotera
sur l’écran à trois chiffres.
Pour les deux types de codes d’erreur, appuyer et maintenir le bouton
de sélection du courant pour afficher le numéro d’état de la source de
courant.
4 Débit du liquide
de refroidissement
Lorsque l’icône de débit du liquide de refroidissement est
sélectionné, l’afficheur montre le débit en gallons par minute. Lorsque
le système est sous tension (ON) et que vous sélectionnez l’icône de
débit du liquide de refroidissement avant l’expiration du compte à
rebours du délai de purge de la source de courant, le débistat sera
outrepassé et le liquide de refroidissement continuera de circuler
durant 30 secondes.
5 Test
Le système se mettra en mode de test lorsque l’icône de test sera
sélectionné. En tournant le bouton de réglage, plusieurs fonctions
pourront être sélectionnées. Pour des renseignements détaillés,
consulter la section Entretien.
6 Témoin de
démarrage de
plasma
Ce témoin blanc s’allumera lorsque le signal de démarrage du plasma
sera donné et demeurera allumé jusqu’à ce que le signal soit retiré.
7 Témoin de transfert
de l’arc
Ce témoin vert s’allumera lorsque l’arc transfèrera à la pièce à couper.
