MAXPRO200 Manuel d’instructions 807702 Révision 1 51
Installation
Raccordement du faisceau de torche

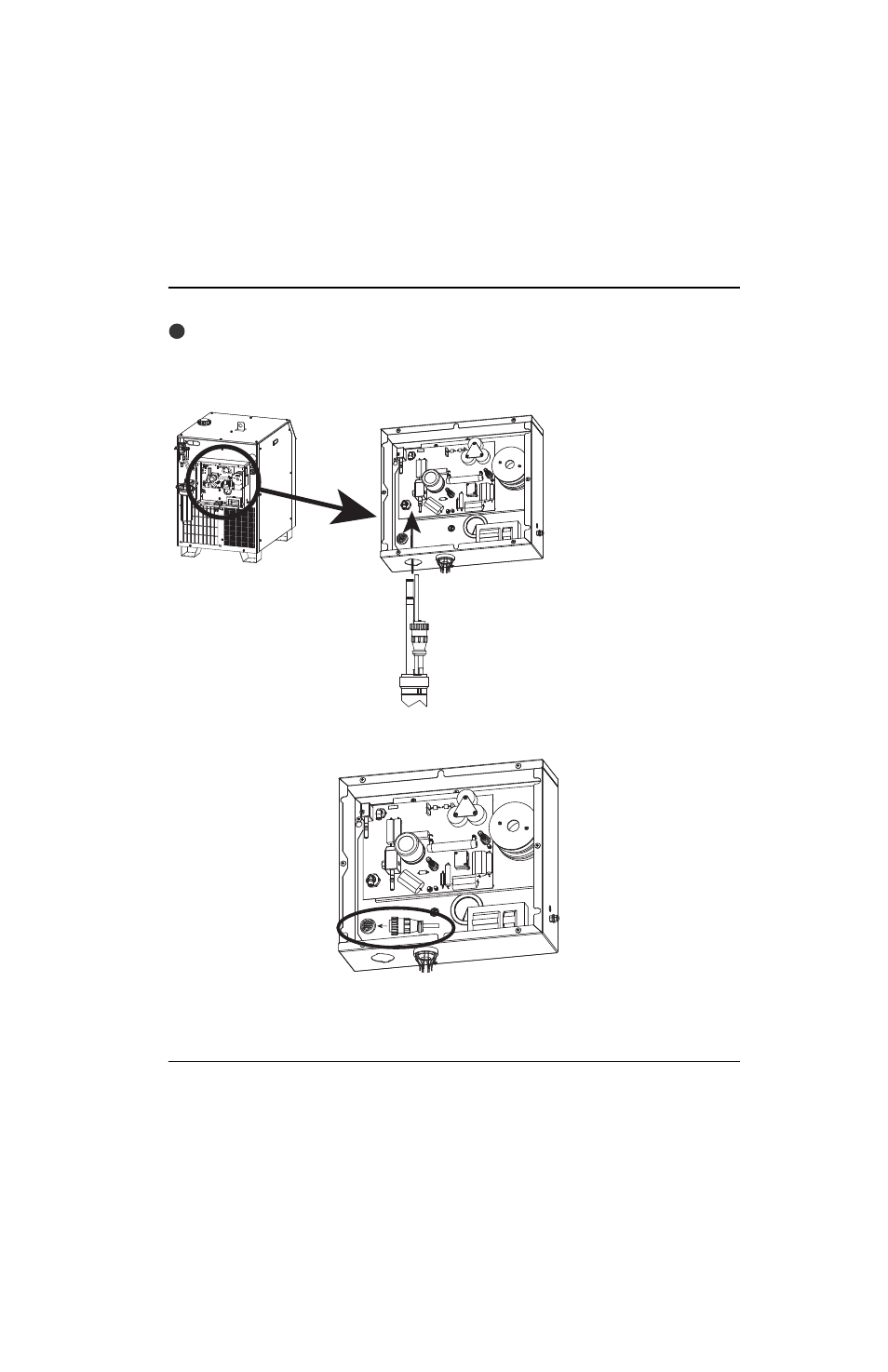

1. Insérer l’extrémité du faisceau de torche dans l’ouverture du boîtier d’allumage comme illustré ci-dessous. Fixer
fermement le collier du faisceau de torche au boîtier d’allumage en alignant les languettes du collier sur les
ouvertures correspondantes du boîtier et puis tourner le collier jusqu’à son blocage et puis confirmer qu’il ne se
détachera pas lorsqu’il sera relâché.
2. Raccorder le connecteur CPC à la prise CPC.
Note : Les connecteurs de flexibles de retour de liquide de refroidissement et de gaz plasma mentionnés plus
bas sont des raccords à pression.
1
