MAXPRO200 Manuel d’instructions 807702 Révision 1 145
Entretien
3. La fonction de débit doit être activée avant que l’écran à trois chiffres n’atteigne 5. Mettre le système sous tension
(ON), puis presser et relâcher le bouton de courant à deux reprises, jusqu’à ce que la fonction de débit soit activée.
Après une circulation de liquide de 30 secondes, couper l’alimentation électrique (OFF).
4. Mesurer la quantité de liquide de refroidissement dans le récipient. Il devrait y avoir environ 2 litres. S’il y a moins d’un
litre, il se peut qu’il y ait un étranglement de circulation dans le système de refroidissement ou un défaut au niveau de
la pompe ou du capteur de débit.

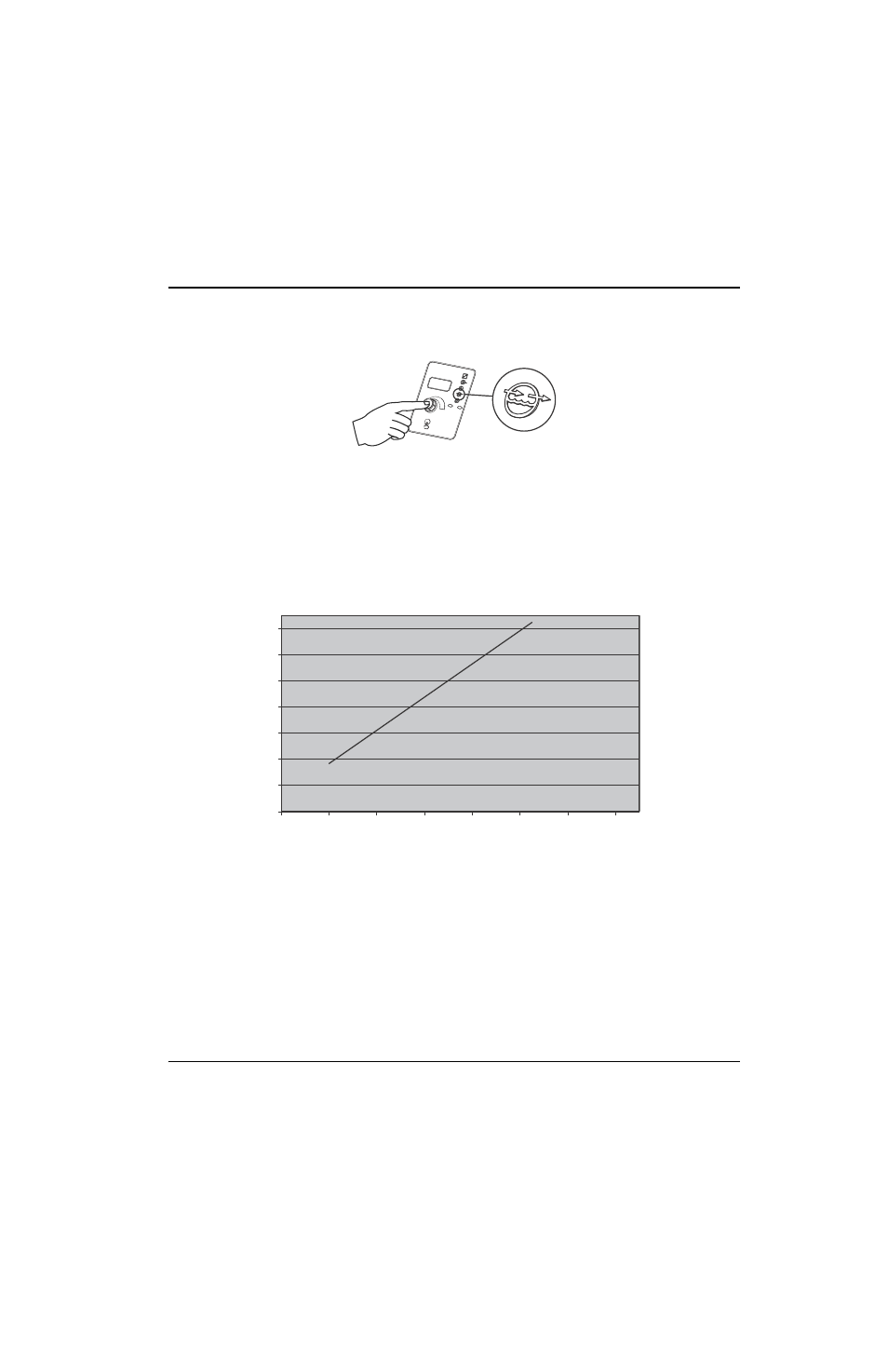

5. Vérifier la sortie du capteur de débit en mesurant la sortie du débit (en Hz) sur le circuit imprimé de commande.
Mesurer la fréquence entre les contacts 3 (impulsions) et 2 (terre) du connecteur J21. Avec cette fréquence,
déterminer le débit des capteurs à l’aide du tableau ci-dessous. Si ce débit diffère de plus de 0,8 L/m du test du
seau de 30 secondes, le capteur de débit devrait être remplacé.
Note : L’écran à trois chiffres affiche le débit du liquide de refroidissement actuel. Comparer cette lecture au
résultat de la mesure de l’étape 5 pour résoudre un problème de la carte de circuit imprimé.
0
0.2
0.4
0.6
0.8
1
1.2
1.4
0 20 40 60 80 100 120 140
Débit (gp
m
)
Fréquence mesurée
