Entretien
Test du débit de liquide de refroidissement
Le circuit imprimé de commande reçoit un signal électrique en Hz provenant du capteur de débit qui est ensuite converti
et affiché en gallons par minute (gpm). Le débit normal est de 4,5 L/min, mais cette valeur dépendra de la longueur des
faisceaux et de la fréquence nominale (50 Hz ou 60 Hz). La carte PCB4 ne permettra le fonctionnement de la source de
courant que si le débit du liquide de refroidissement est supérieur à 1,9 L/min. Si le code d’erreur 093, indiquant un
défaut au niveau du débit du liquide de refroidissement, s’affiche, le système devra être mis hors tension (OFF) puis sous
tension (ON) et le test ci-dessous devra être effectué pour déterminer si le problème vient du débit du liquide de
refroidissement ou du débistat.

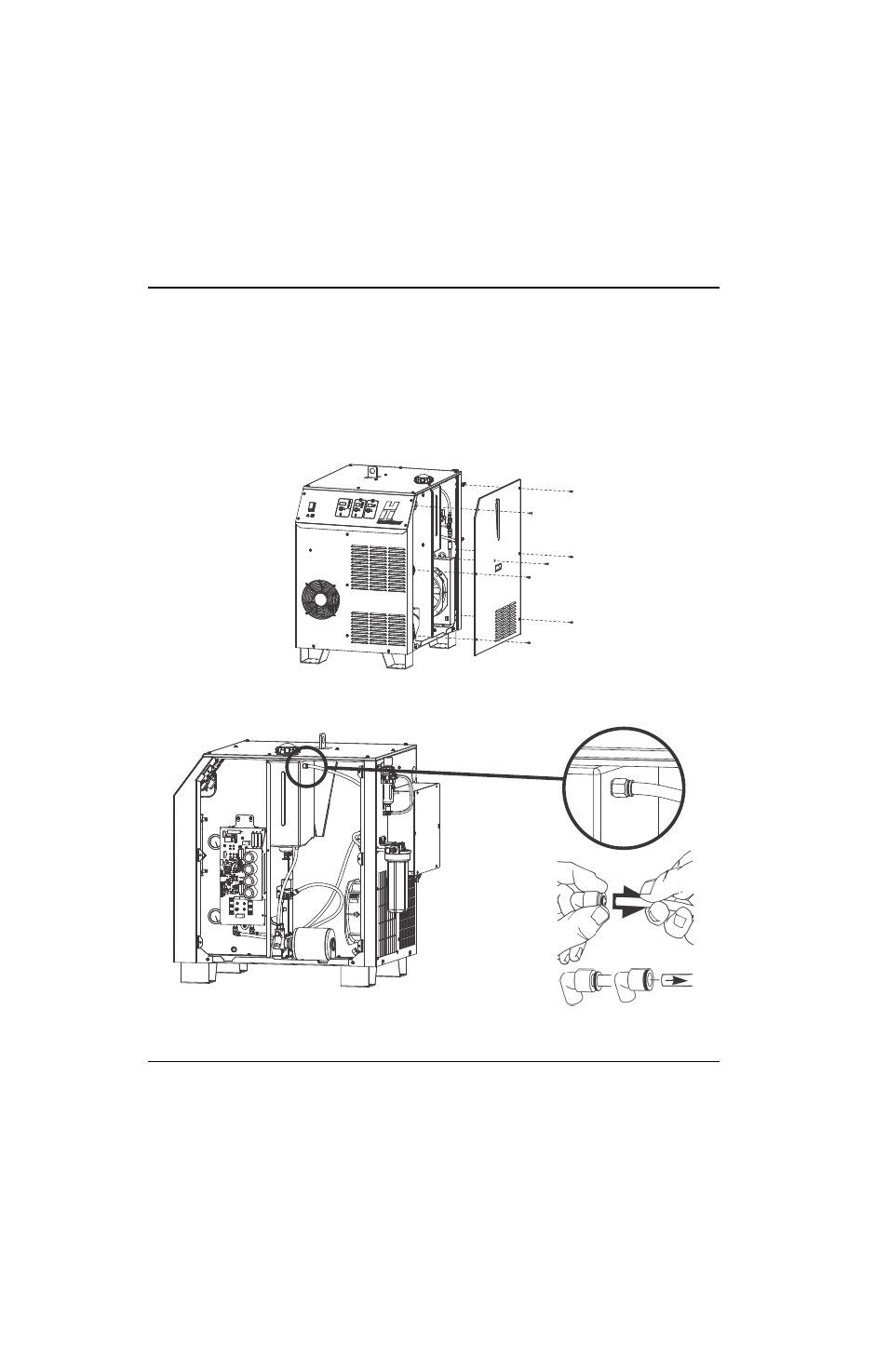

1. Couper l’alimentation (OFF) et déposer le panneau latéral droit de la source de courant.
2. Déposer le flexible de retour au haut du réservoir de liquide de refroidissement. Pousser le collier du connecteur vers
le raccord puis tirer le flexible hors du raccord afin de relâcher le flexible de liquide de refroidissement. Aucun outil
n’est requis. Placer l’extrémité du flexible dans un récipient de 4 litres.
