MAXPRO200 Manuel d’instructions 807702 Révision 1 147
Entretien

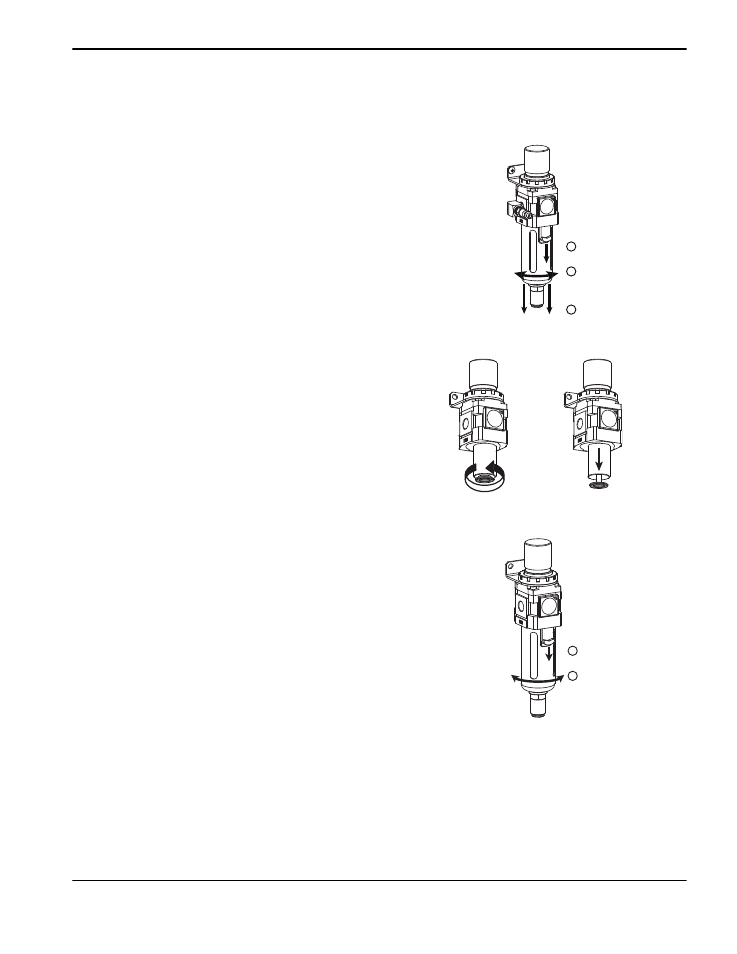

Remplacement de la cartouche filtrante à air
1. Couper l’alimentation électrique et de gaz et déposer la
cuve du filtre ainsi que l’ancienne cartouche filtrante.
a. Tirer vers le bas la languette de blocage noir et la
maintenir.
b. Tourner la cuve de filtre dans un sens ou dans l’autre
pour la dégager.
c. Tirer la cuve du filtre vers le bas pour la déposer. La
cuve possède un joint torique à son sommet. Ne pas
jeter le joint torique. Si celui-ci est endommagé, le
remplacer par un neuf (numéro de référence
011105).
2. Tourner le disque de plastique sous la cartouche filtrante
dans le sens antihoraire d’1/4 tour et déposer l’ancienne
cartouche filtrante. Installer la nouvelle cartouche
filtrante 011093.
3. Replacer la cuve de filtre.
a. Repousser la languette de blocage noire vers le bas
et insérer la cuve sur la nouvelle cartouche.
b. Tourner la cuve de filtre jusqu’à ce qu’elle se
verrouille en place.
A
B
C
A
B
