MAXPRO200 Manuel d’instructions 807702 Révision 1
159
Entretien
5.
Le contacteur principal est fermé, les IGBT sont activés.
a.
Si le courant du canal A est détecté à l’entrée du canal B, le code d’erreur 415 s’affichera.
b.
Si le courant du canal B est détecté à l’entrée du canal A, le code d’erreur 416 s’affichera.
c.
Si le courant du canal B est détecté à l’entrée du canal A, et inversement, le code d’erreur 414 s’affichera.
6.
Le contacteur principal est fermé, les IGBT sont activés.
a.
Si le courant du canal A est plus élevé que prévu, le système affichera le code d’erreur 417.
b.
Si le courant du canal B est plus élevé que prévu, le système affichera le code d’erreur 418.
c.
Si le courant des deux canaux est plus élevé que prévu, le système affichera le code d’erreur 419.
Si le test sur le hacheur est réussi et qu’il n’y a pas d’erreur prioritaire, le système passera à l’état 3 « Prêt à démarrer »,
sinon il passera à l’état 14 « Arrêt ».

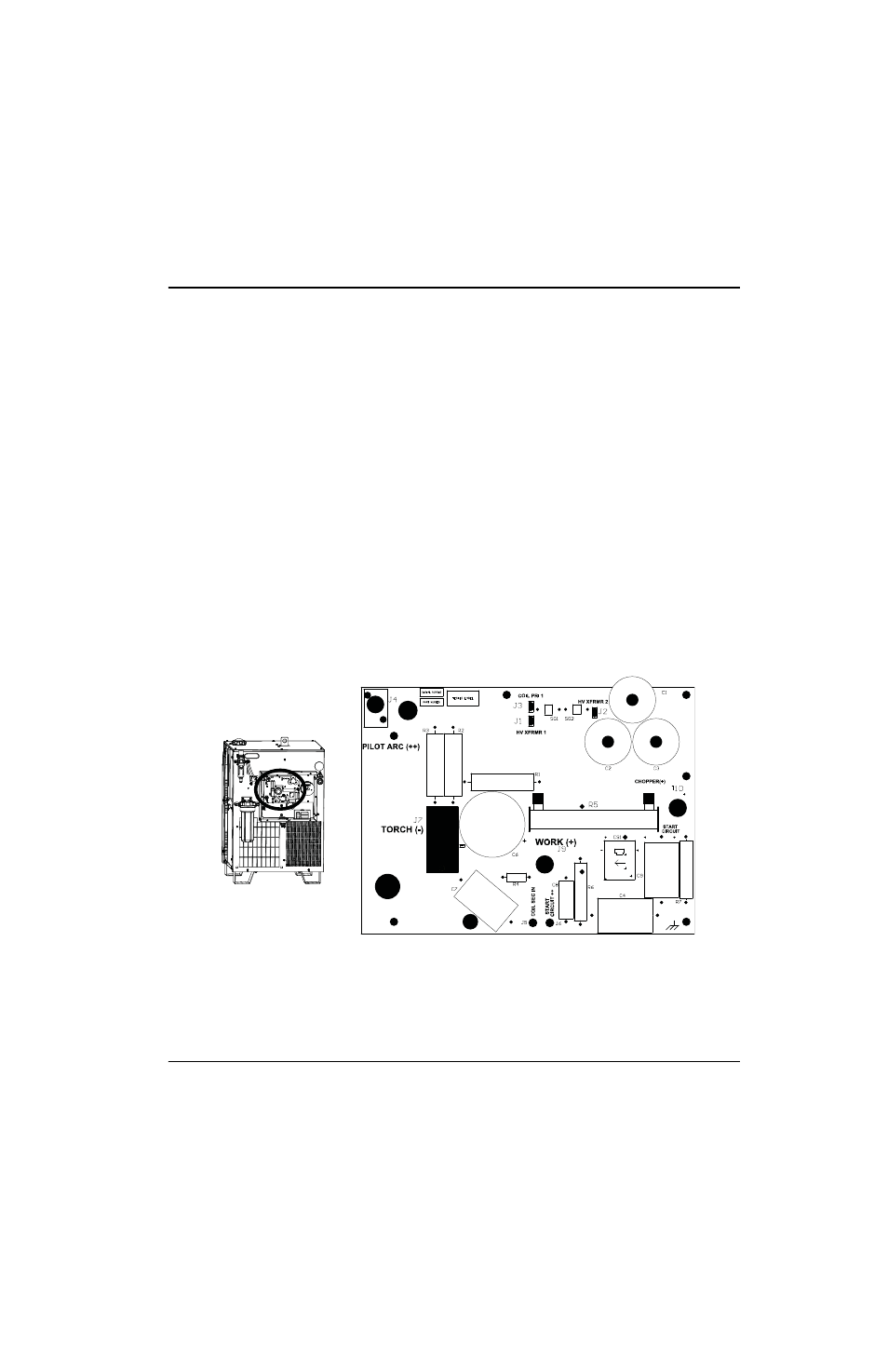

Mesure de tension à vide (OCV) à l’aide d’un voltmètre
La tension à vide du système est de 360 V c.c. et ne se mesure que lorsque le contacteur est fermé. La tension
alternative sur les ponts du hacheur est de 127 V c.a. aux points 1A-1B-1C et 2A-2B-2C.
1.
Il est recommandé d’utiliser des sondes à pinces pour que vos mains et le voltmètre soient éloignés de la source de
courant. Raccorder les sondes du voltmètre aux bornes J9 (WORK) et J7 (NEGATIVE) du circuit imprimé d’E/S.
2.
Mettre le système sous tension (ON).
3.
Au démarrage du cycle de purge, le test automatique du hacheur débutera. Vous entendrez le contacteur principal se
fermer, et entre zéro et cinq secondes après, vous devriez lire 360 V c.c. au voltmètre. Cette lecture est la tension à
vide du canal A du hacheur. La tension se mettra à décroître et puis remontera à 360 V c.c. La seconde lecture est la
tension à vide du canal B du hacheur.
