InstallatIon
HPR400XD Manual Gas –
806172 Révision 3
3-39

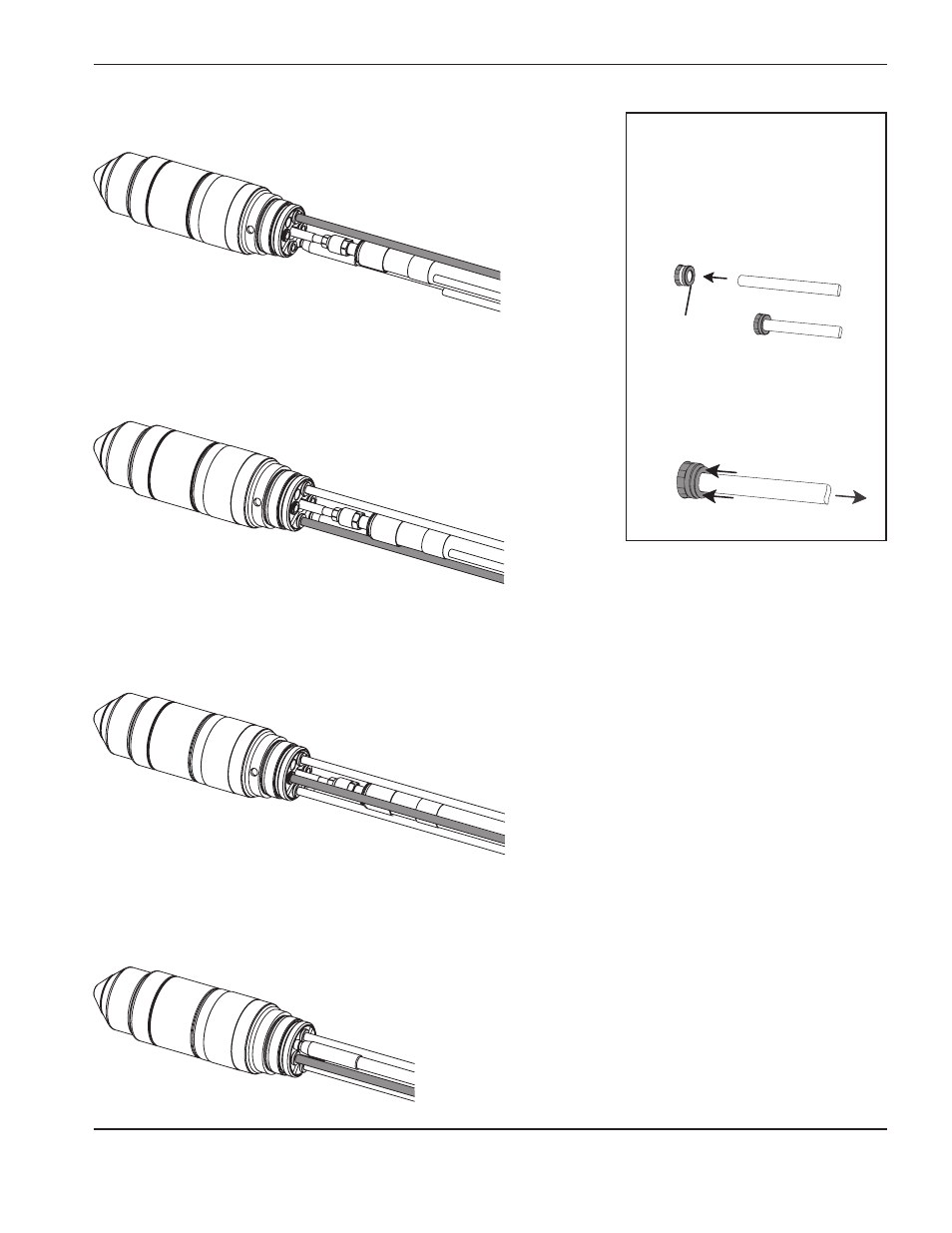

10. Raccorder le tuyau de gaz de protection (bleu).
7. Raccorder le flexible d’échappement du gaz plasma (blanc).
Note : Les connecteurs indiqués aux
étapes 7 à 10 sont de type
instantané. Pour effectuer
un raccordement, pousser
à fond le raccord du tuyau
dans le connecteur approprié,
sur 13 mm.
Pour débrancher un raccord,
pousser le collier vers
la torche, puis retirer le flexible
de la torche.
Collier connecteur
8. Raccorder le tuyau d’alimentation du liquide de refroidissement (vert).
9. Raccorder le tuyau de gaz plasma (noir).
