InstallatIon

3-28

HPR400XD Manual Gas –

806172 Révision 3

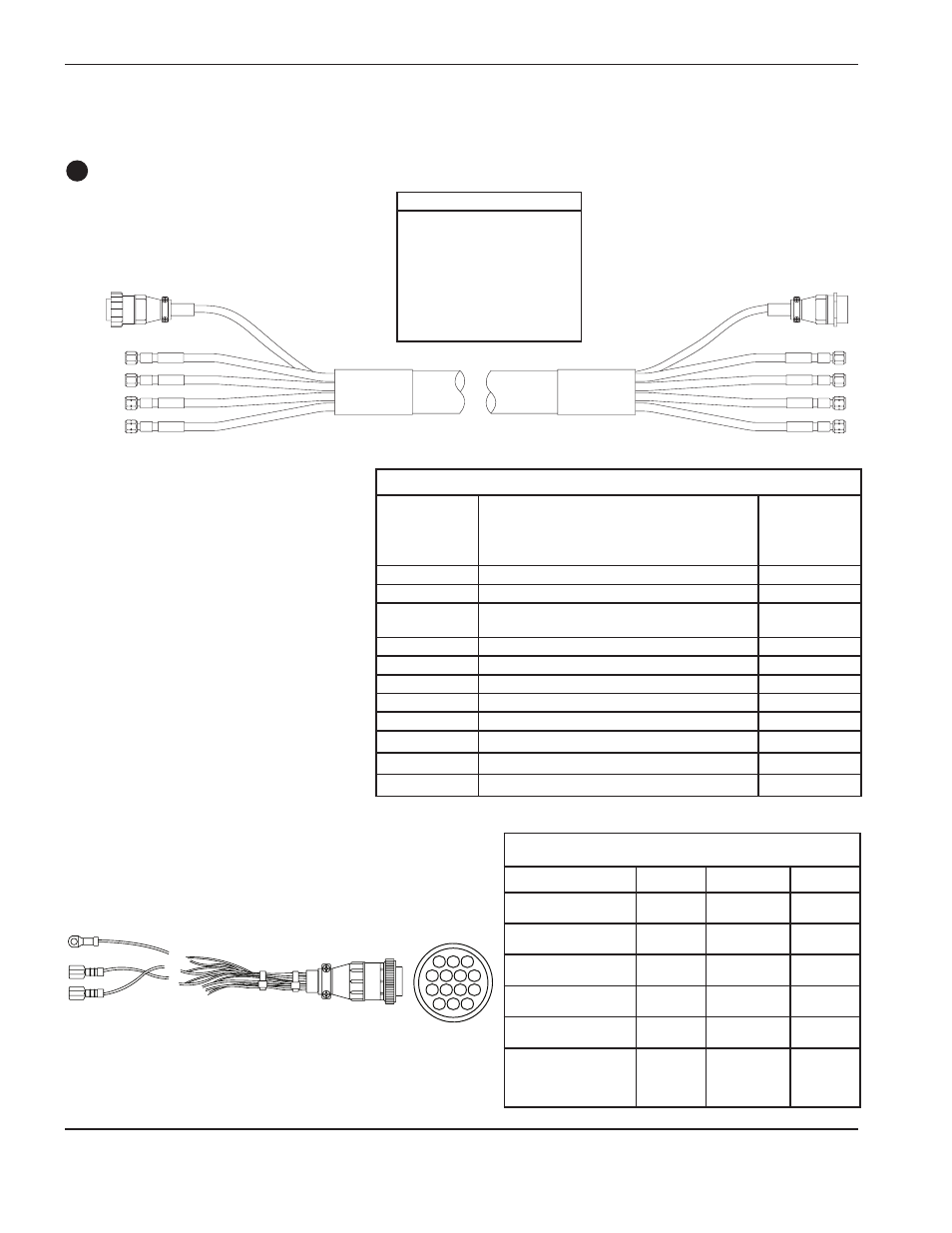

Câble entre la console des

gaz et le bloc d’électrovannes

Câble du bloc d’électrovannes

1

10

9

8

6

5

4

7

2 3

11

12 13 14

Extrémité B

Extrémité A (mâle/contacts)

Connecteurs entre la console des gaz et le bloc d’électrovannes

Extrémité femelle au bloc d’électrovannes

Extrémité mâle à la console des gaz

Liste des signaux de câble console des gaz au bloc d’électrovannes

Extrémité

de la console

des gaz

Extrémité

du bloc

d’électrovannes

N° de contact

Description

N° de contact

1

120 V c.a. sous tension – Prégaz de protection

1

2

120 V c.a. retour – Prégaz de protection

2

3

120 V c.a. sous tension – Débit de coupe

de protection

3

4

120 V c.a. retour – Débit de coupe de protection

4

5

120 V c.a. sous tension – Prégaz plasma

5

6

120 V c.a. retour – Prégaz plasma

6

7

120 V c.a. sous tension – Débit de coupe plasma

7

8

120 V c.a. retour – Débit de coupe plasma

8

9

120 V c.a. sous tension – Évent plasma

9

10

120 V c.a. retour – Évent plasma

10

11

Terre

11

Liste des signaux de câble – câble du bloc

d’électrovannes

Description

Extrémité B

Couleur

Extrémité A

Protecteur

Prégaz

S

P

Rouge/noir

Rouge

1

2

Protecteur

Écoulement de coupe

S

C

Rouge/noir

Rouge

3

4

Plasma

Prégaz

P

P

Rouge/noir

Rouge

5

6

Plasma

Écoulement de coupe

P

C

Rouge/noir

Rouge

7

8

Évent

V

V

Rouge/noir

Rouge

9

10

Terre

Terre

Terre

Terre

Terre

Vert/jaune

11

12

13

14

N° réf.

Longueur

128989

3 m

128990

4,5 m

228339

6 m

128782

7,5 m

128967

10 m

128786

15 m

128991

20 m

Câble et ensemble de tuyau de gaz
