InstallatIon
3-10
HPR400XD Manual Gas –
806172 Révision 3
**
**
**
Mise à la terre c.a.
Piquet de terre
Masse et mise à la terre RFI
L’ensemble de
lève-torche
et
la
console haute fréquence
à distance nécessitent une trajectoire distincte à la barre omnibus de masse de la table de coupe.
Table de coupe
Source
de courant plasma
c.c. positif
Command
THC
Barre omnibus
Barre omnibus
Command
THC
Console HFD
Console de dosage
Console des
gaz/de sélection
Console
CNC

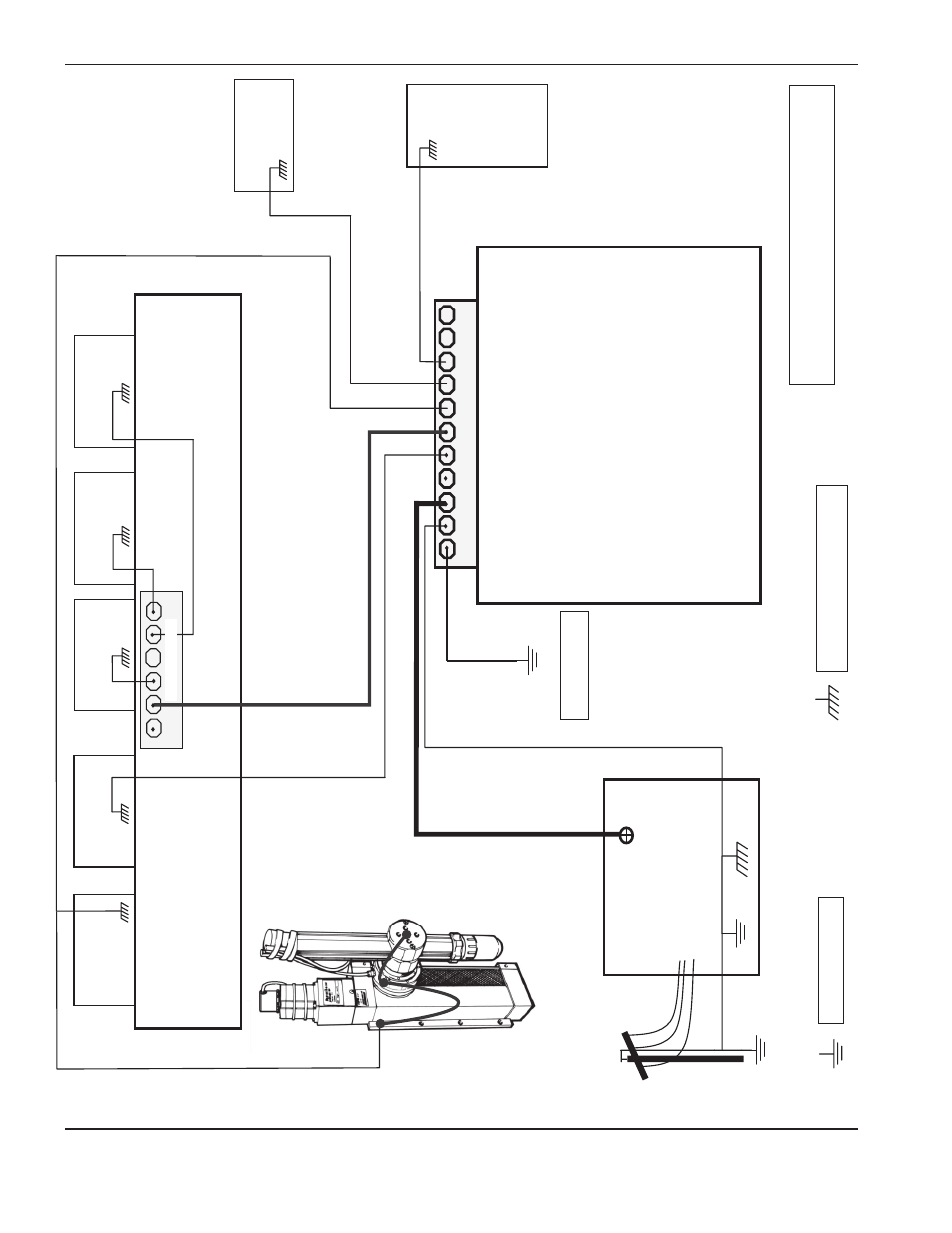

Schéma de mise à la terre
Portique de découpe
Refroidisseur
(certains systèmes ne possèdent pas tous les composants illustrés)
