EntrEtiEn
HPR400XD Manual Gas –
806172 Révision 3
5-53

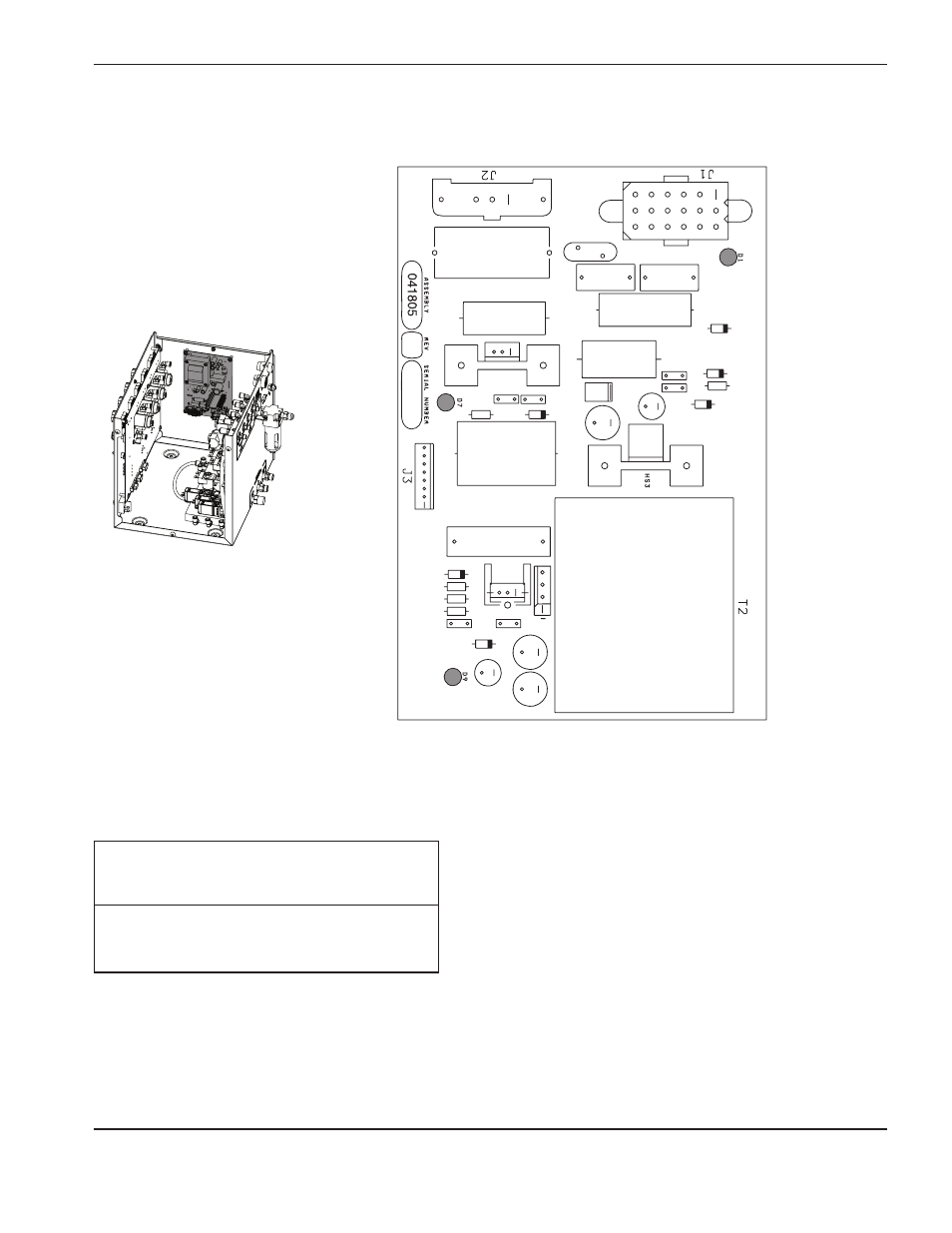

circuit imprimé de distribution d’alimentation PcB1 de la console des gaz
liste DEl du circuit imprimé de commande
de la console des gaz
DEL
Nom du signal
Couleur
D1
120 Vc.a. (commuté)
Vert
D7
+ 5 V c.c.
Rouge
D9
+ 24 V c.c.
Rouge
