NomeNclature des pièces

HPR400XD Manual Gas –

806172 Révision 3

6-7

5

7

6

2

3

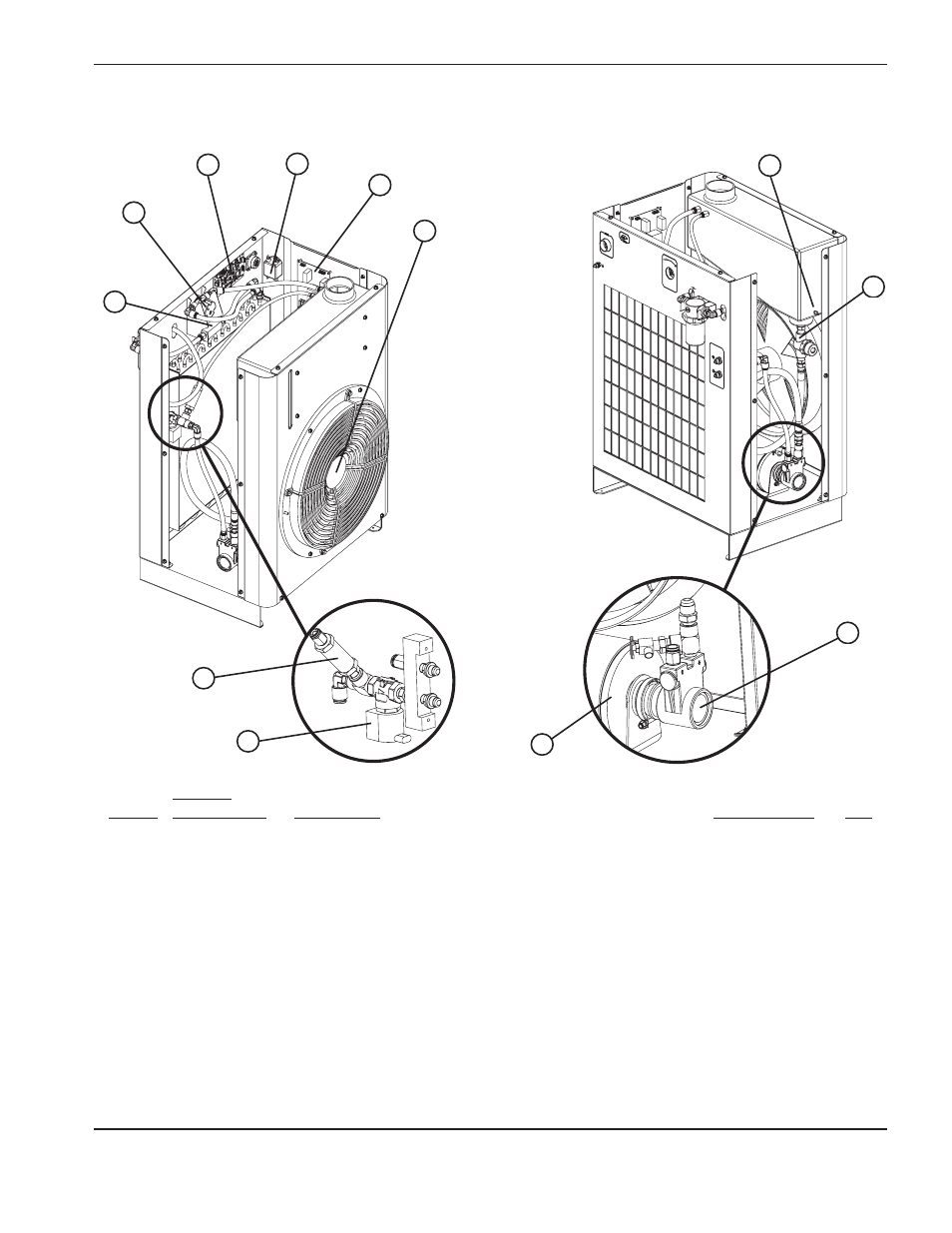

refroidisseur

10

11

12

9

1

8

4

article

Numéro

de référence

description

identificateur

Qté

1

006113

Clapet antiretour

1

2

229235

Capteur de débit : 23 L/min

FS1

1

3

141033

Circuit imprimé : capteur du refroidisseur

1

4

009040

Filtre EMI : 250 V c.a., 2 A, monophasé

1

5

041897

Circuit imprimé : distribution d’alimentation de la console

1

008756

Fusible : 5 A, 250 V (fusion temporisée)

F1

1

6

027658

Ventilateur : 240 V, 240 W, 2910 cfm

1

7

229224

Capteur de température

TS1

1

8

027926

Ensemble du filtre : 1/2 po, PTN, à profil bas

1

9

228171

Kit : pompe avec serre-joint

1

10

228230

Kit : moteur avec serre-joint, 1/3 HP

1

11

229229

Électrovanne

1

12

006132

Clapet antiretour (robinet de dérivation) : 1/4 po, PTN, 200 psi

1
