InstallatIon
3-24 HPR400XD Manual Gas – 806172 Révision 3

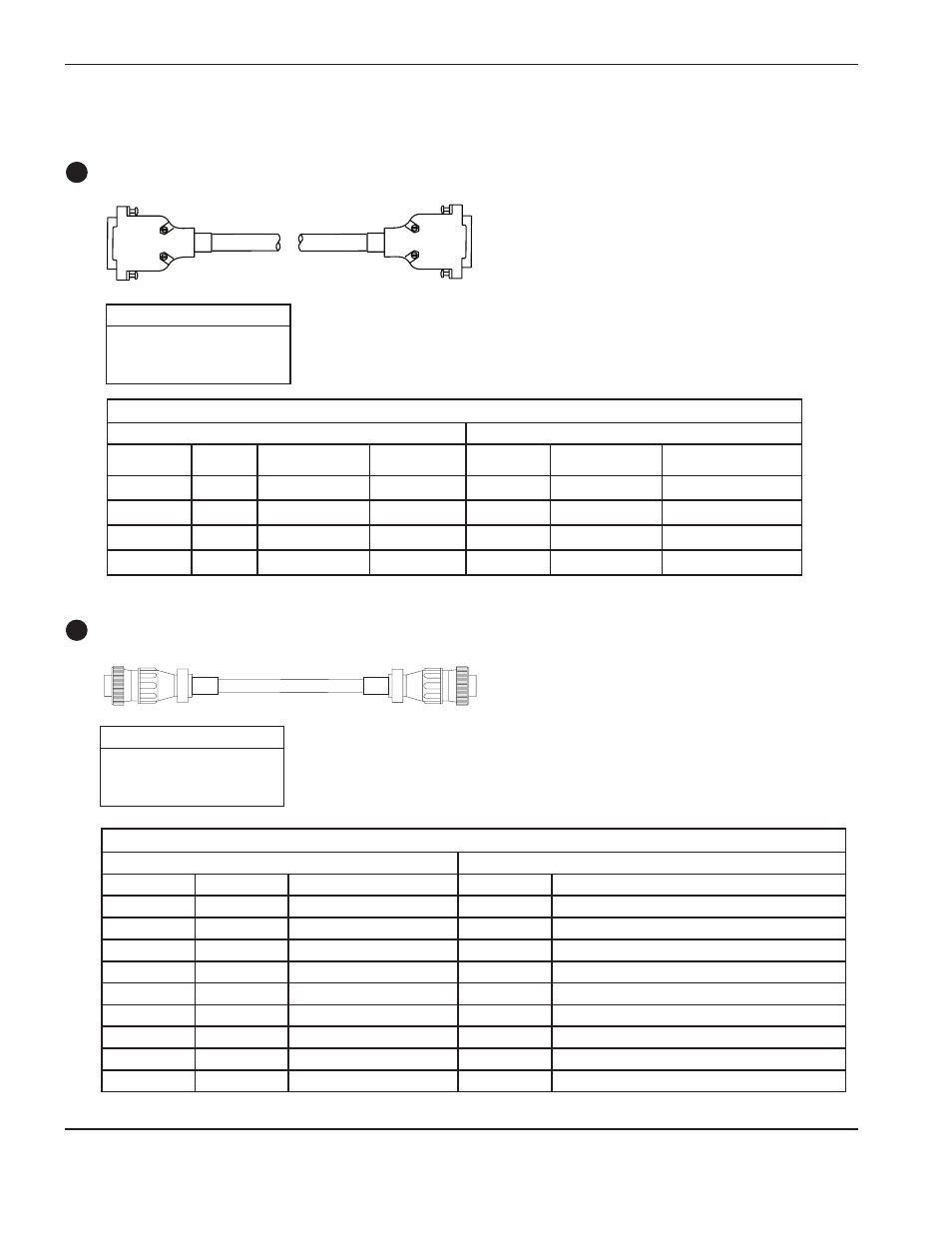

Câbles entre la source de courant et le refroidisseur
Extrémité femelle au refroidisseur
Extrémité femelle au refroidisseur
N° réf. Longueur
123844 1,5 m
123784 3 m
123839 4,5 m
Liste des signaux de câble – source de courant au refroidisseur (connecteurs D-sub à 9 contacts)
Extrémité de la source de courant Extrémité du refroidisseur
N° de contact
Couleur
des fils
Entrée/Sortie Description N° de contact Entrée/Sortie Fonction
2 Noir Entrée/Sortie CAN L 2 Entrée/Sortie Communication CAN
3 Noir Entrée Terre CAN 3 Sortie Terre
7 Rouge Entrée/Sortie CAN H 7 Entrée/Sortie Communication CAN
9 Rouge Entrée Inutilisé 9 Sortie Inutilisé
Liste des signaux de câble – source de courant au refroidisseur
Extrémité de la source de courant Extrémité du refroidisseur
N° de contact Couleur des fils Description N° de contact Fonction
8 Noir 120 V c.a. – sous tension 8 Électrovanne du liquide de refroidissement (V1)
13 Blanc 120 V c.a. – retour 13 Électrovanne du liquide de refroidissement (V1)
4 Protecteur 4 Terre
12 Noir 240 V c.a. – sous tension 12 Ventilateur du refroidisseur
16 Jaune 240 V c.a. – retour 16 Ventilateur du refroidisseur
7 Protecteur 7 Terre
11 Noir 240 V c.a. – sous tension 11 Moteur de pompe
15 Bleu 240 V c.a. – retour 15 Moteur de pompe
6 Protecteur 6 Terre
N° réf. Longueur
123979 1,5 m
123980 3 m
123981 4,5 m
Câble de commande
Câble d’alimentation
5
6
