EntrEtiEn
HPR400XD Manual Gas –
806172 Révision 3
5-45

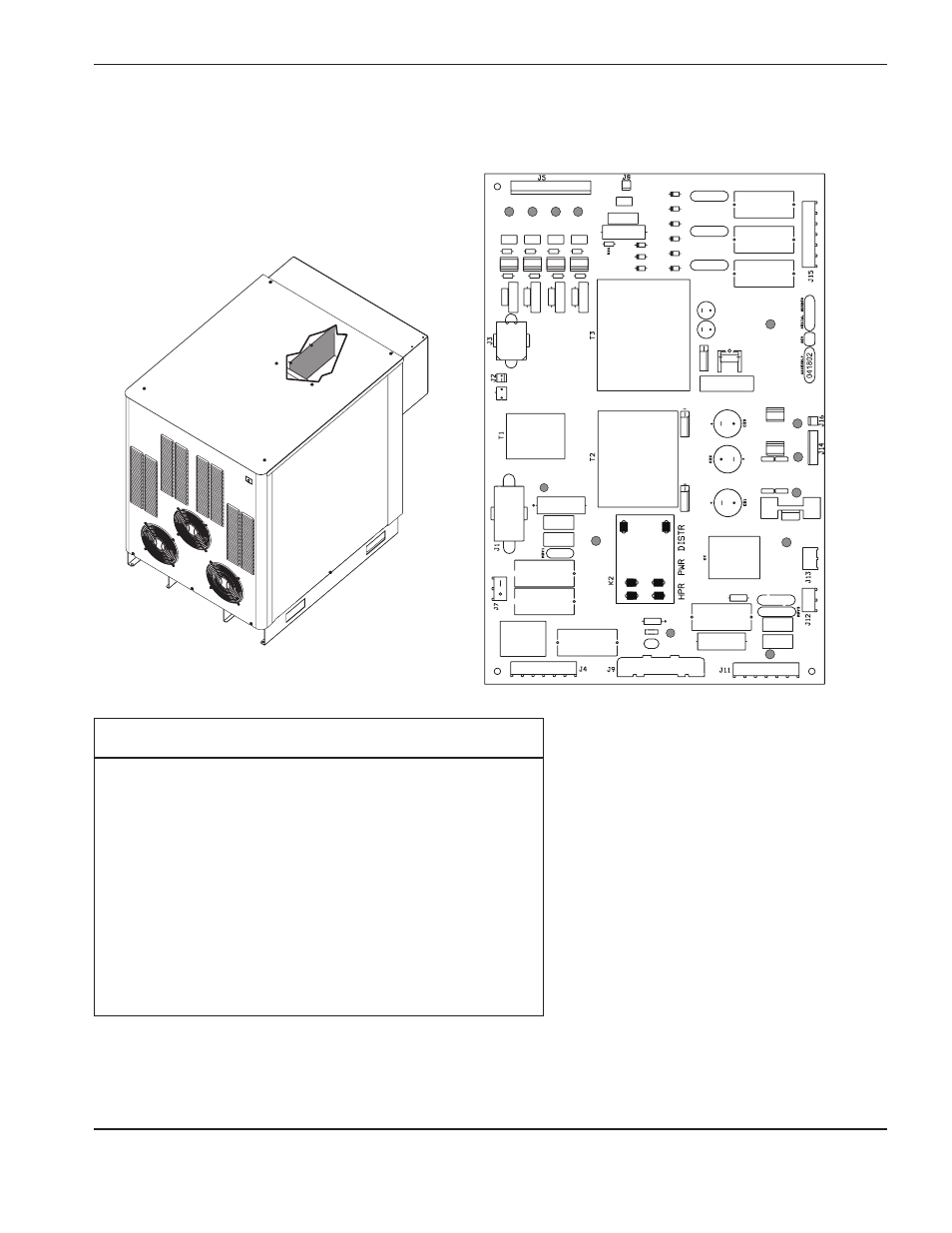

Panneau de distribution d’alimentation PcB2 de la source de courant
D23
D12
D26
D31
D32
D33
D3
D25
D1
D7
D5
D2
D35
liste des DEl du circuit imprimé de distribution d’alimentation
DEL
Sortie
Couleur
D1
Contacteur
Rouge
D2
Relais de l’arc pilote
Rouge
D3
120 V c.a. (commuté)
Vert
D5
Amorçage HF
Rouge
D7
Sélection surtension
Rouge
D12
24 V c.a. (commuté)
Vert
D23
240 V c.a. (commuté)
Vert
D25
+ 24 V c.c.
Rouge
D26
Moteur de pompe
Vert
D31
+ 5 V c.c.
Rouge
D32
–15 V c.c.
Rouge
D33
+ 15 V c.c.
Rouge
D35
24 V c.a.
Vert
