InstallatIon
3-6 HPR400XD Manual Gas – 806172 Révision 3
Recommandations relatives à la mise à la terre et au blindage
Introduction
Ce document décrit les procédures de mise à la terre et de blindage nécessaires à la protection de l’installation
du système de coupage plasma contre le brouillage radioélectrique (RFI) et les bruits causés par les interférences
électromagnétiques (EMI). Il aborde les trois systèmes de mise à la terre décrits ci-dessous. La page 3-10 contient
un schéma pour référence.
Note : La capacité de ces procédés et pratiques à réduire dans tous les cas les bruits liés au RFI/EMI
n’a pas été établie. Les pratiques répertoriées dans ce manuel se sont avérées efficaces pour
de nombreuses installations. Nous recommandons d’utiliser ces pratiques lors du processus
d’installation. Les méthodes réelles permettant de mettre en œuvre ces pratiques peuvent varier
d’un système à l’autre mais devraient rester aussi constantes que possible sur toute la gamme
de produits.
Types de mise à la terre
A. La mise à la terre de sécurité (terre de protection) ou de service. Il s’agit du système de mise à la terre applicable
à la tension secteur entrante. Il protège le personnel contre le danger d’électrocution que présente tout composant
de l’équipement ou la table de travail. Il englobe la mise à la terre de service entrant dans la source de courant
plasma et d’autres systèmes tels que le contrôleur CNC et les moteurs d’entraînement, ainsi qu’un piquet de terre
supplémentaire connecté à la table de travail. Dans les circuits plasma, la mise à la terre part de la masse de source
de courant plasma à la masse de chacune des consoles à travers les câbles de raccord.
B. La mise à la terre par alimentation au courant continu ou au courant de coupe. Il s’agit du système de mise à la terre
complétant le chemin du courant de coupe de la partie arrière de la torche à la source de courant. Le faisceau
positif de la source de courant doit être bien fixé à la barre omnibus de masse de la table de travail avec un câble
de dimension appropriée. Les montants retenant la pièce à couper doivent bien être en contact avec la table
et la pièce à couper.
C. Mise à la terre et blindage liés au brouillage radioélectrique (RFI) et à l’interférence électromagnétique (EMI).
C’est le système de mise à la terre qui limite la quantité de « bruits » électriques émis par les systèmes
plasma et d’entraînement par moteur. Il limite également le volume de bruit reçu par la CNC ainsi que
d’autres circuits de commande et de mesure. Le but de ce document est de décrire ce processus de mise
à la terre et de blindage.
11-08

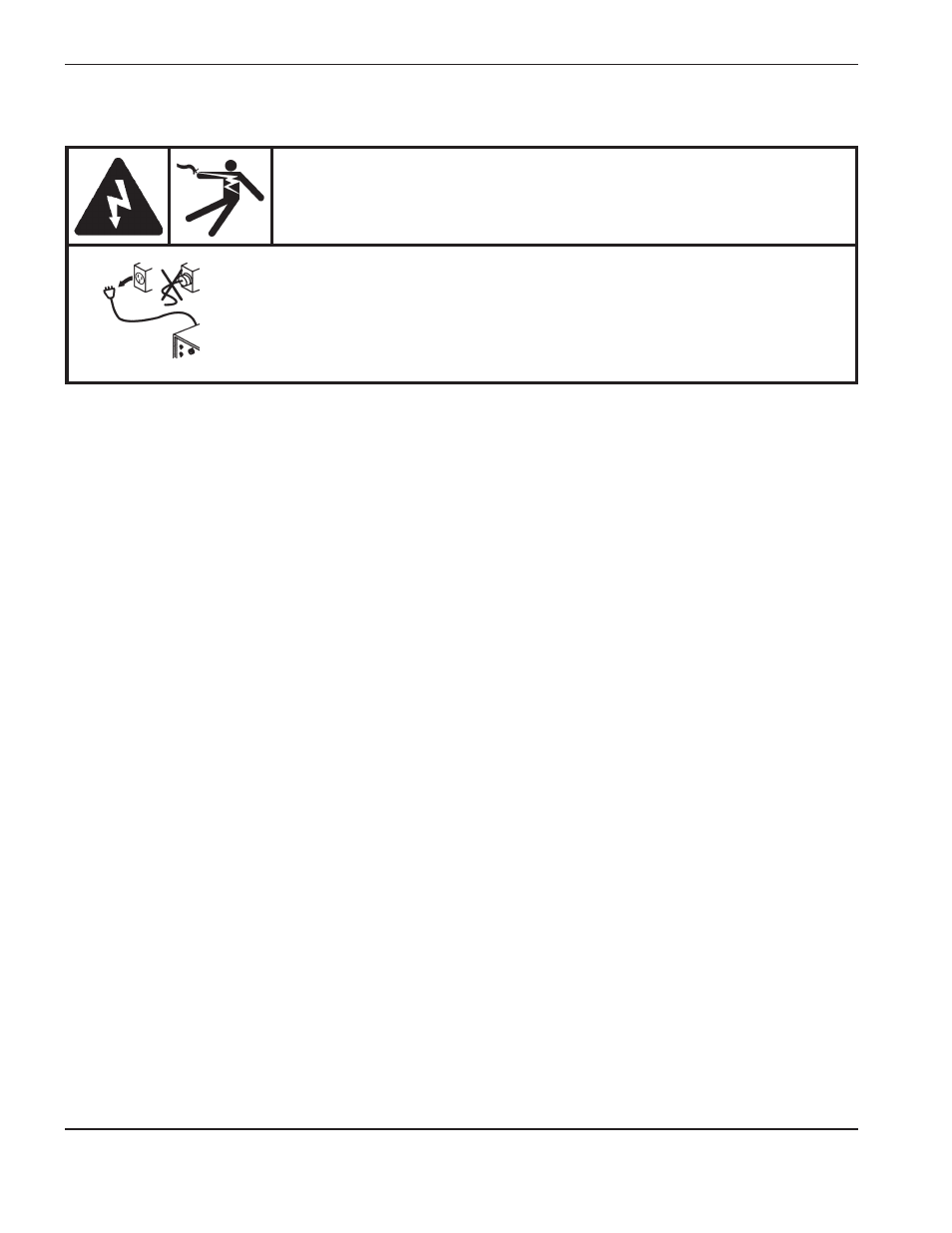

dANGER
UN CHOC ÉLECTRIQUE PEUT êTRE MORTEL
débrancher l’alimentation électrique avant d’effectuer tout entretien. Tous
les travaux nécessitant le retrait du capot de la source de courant doivent
être effectués par un technicien qualifié.
Pour plus de mesures de sécurité, se reporter à la Section 1 du manuel
d’instructions sur le système plasma.
