InstallatIon
HPR400XD Manual Gas –
806172 Révision 3
3-17
A - A
A
A
4,7 mm
157 mm

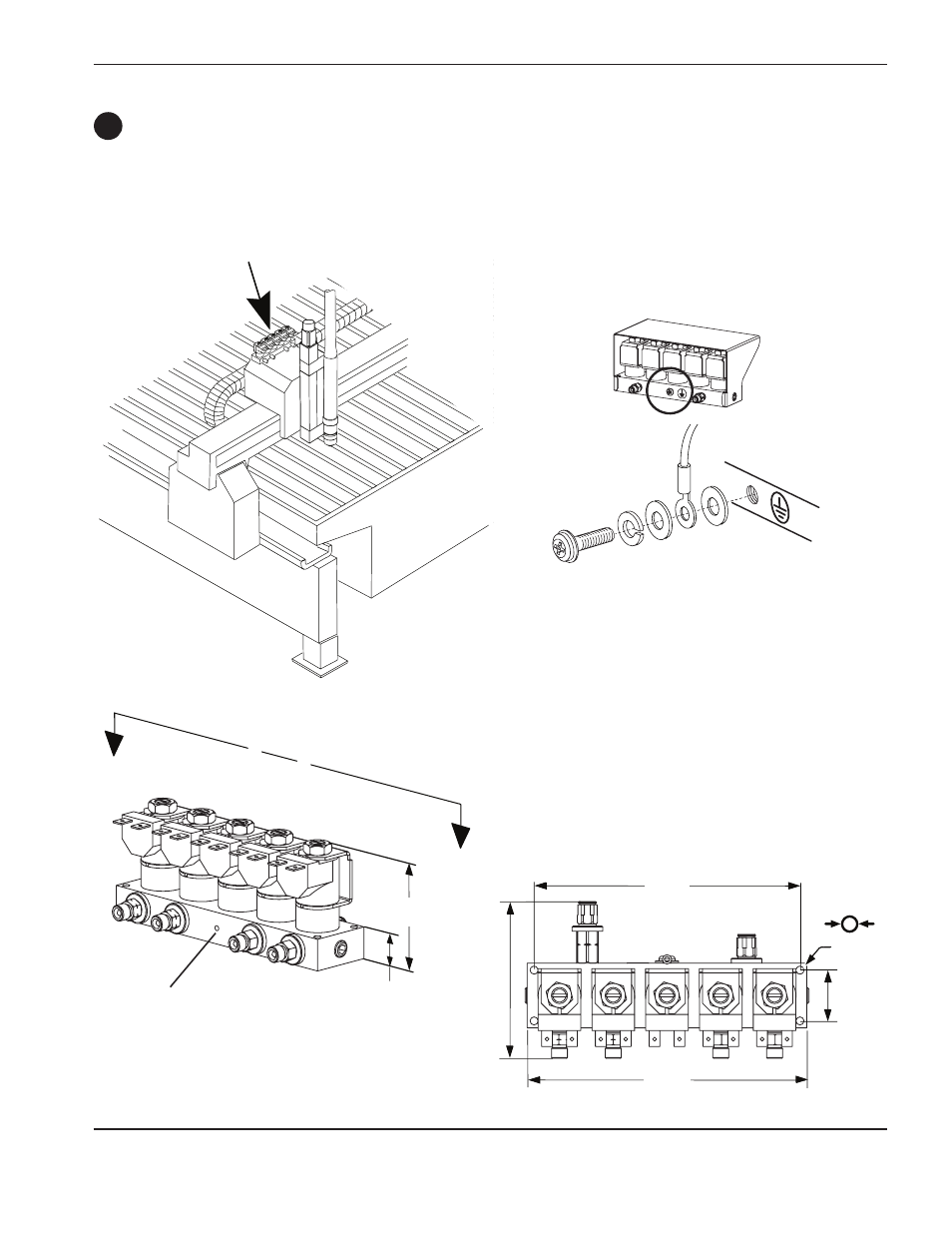

Mise à la terre du bloc d’électrovannes
Trou d’évent :
ne pas obstruer
70 mm
19 mm
30 mm
92 mm
165 mm
Installation du bloc d’électrovannes
• Monter le bloc d’électrovannes à proximité du dispositif de réglage en hauteur de la torche. La longueur
maximale des tuyaux de gaz entre le bloc d’électrovannes et la torche est de 1,8 m.
D
