EntrEtiEn

HPR400XD Manual Gas –

806172 Révision 3

5-39

test 1 – conduite de retour

Note : Un débitmètre sur conduite est nécessaire pour réaliser ce test.

1. Couper l’alimentation électrique (OFF). Déposer

la conduite de retour du liquide de refroidissement

(rondelle rouge sur le raccord du refroidisseur)

et raccorder le débitmètre pour mesurer le débit.

2. Mesurer le débit sur le débitmètre. Brancher

l’alimentation électrique (ON). Mettre la pompe

en marche manuellement (voir étape 1 de la rubrique

« Fonctionnement manuel de la pompe »). Noter le débit

indiqué par le débitmètre.

3. Rebrancher la conduite de retour de la ligne

de refroidissement (rondelle rouge sur le raccord

du refroidisseur).

Si le débit est de 3 L/min ou plus, remplacer le débitstat.
Si le débit est inférieur à 3 L/min, passer au test 2.
En l’absence de débit, passer au dépannage de la pompe

et du moteur.

Tuyaux de liquide

de refroidissement

du faisceau de la torche

tuyaux du liquide

de refroidissement

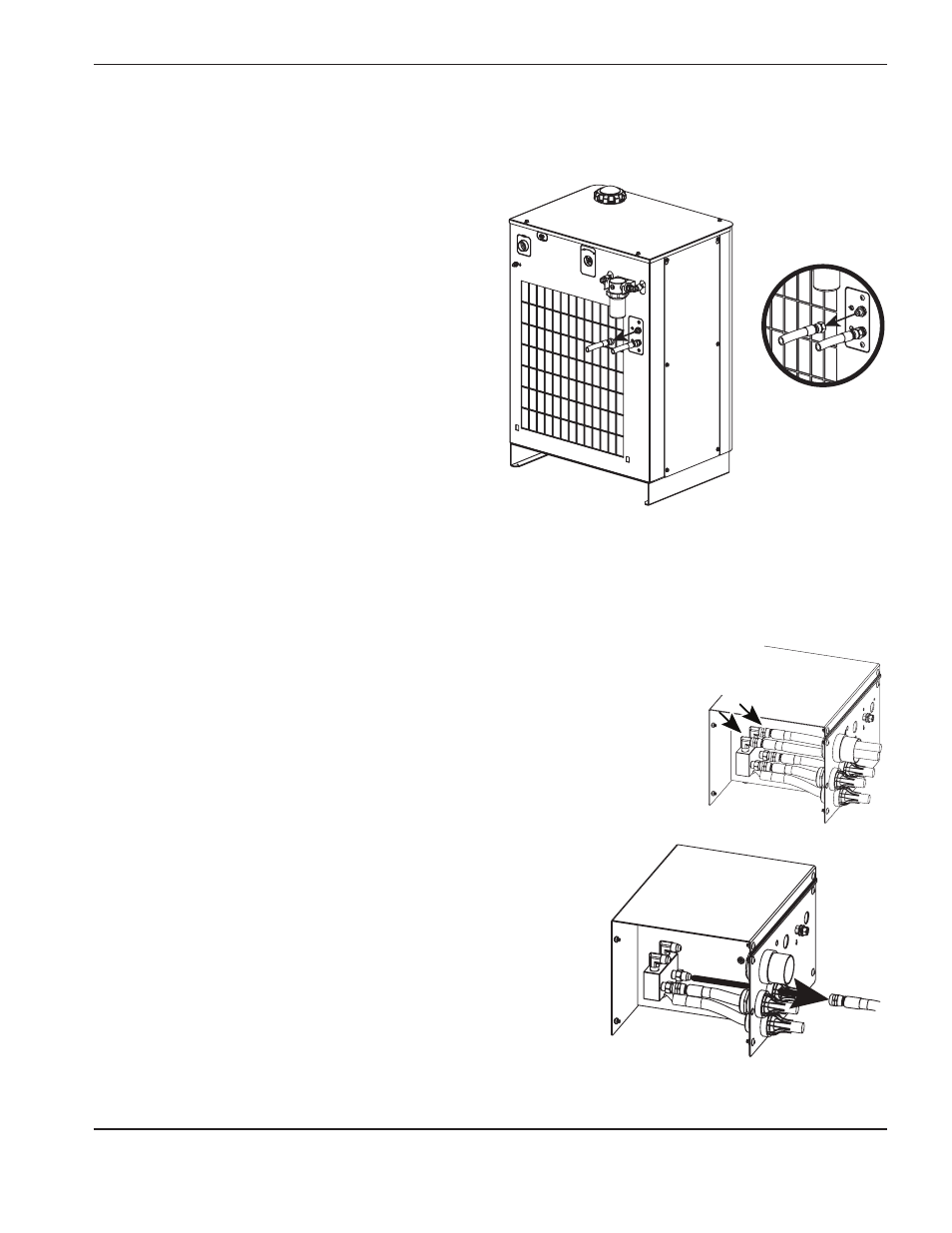

1. Couper l’alimentation électrique (OFF). Déposer la conduite

de liquide de refroidissement de l’alimentation (tuyau bleu avec

ruban vert) de la console HFD/HFL et la placer dans un récipient

de 3,8 L. Il est possible d’utiliser un conteneur de liquide

de refroidissement d’Hypertherm.

2. Mesurer la durée de remplissage du récipient. Brancher

l’alimentation électrique (ON). Mettre la pompe en marche

manuellement (voir étape 1 de la rubrique « Fonctionnement manuel

de la pompe »). Noter la durée de remplissage du récipient.

3. Rebrancher les conduites de liquide de refroidissement.

Si le récipient est plein en 65 secondes ou moins, passer au test 3.
Si le remplissage dure plus de 65 secondes, passer au test 6.

test 2 – conduite d’alimentation à la console d’allumage

Note : Déposer les tuyaux du liquide de refroidissement du faisceau

de la torche pour accéder à la conduite d’alimentation.
