EntrEtiEn
5-36 HPR400XD Manual Gas – 806172 Révision 3
tests du débit du liquide de refroidissement
Note : Les tests suivants sont conçus pour être effectués à mesure que vous suivez le schéma. Ils ne sont pas
conçus pour être exécutés indépendamment.
Si l’écran de la CNC indique une erreur de débit du liquide de refroidissement (093 ou 060), mettre le système
hors tension (OFF), puis à nouveau sous tension (ON) pour effacer l’erreur. Effectuer ensuite les tests suivants pour
déterminer la cause du problème.
L’utilisation d’un débitmètre sur conduite est la façon la plus précise de mesurer le débit, mais elle n’est pas possible
dans tous les tests décrits si le client ne possè de pas les raccords nécessaires. Un débitmètre sur conduite
(n° réf. 128933) est disponible auprès d’Hypertherm. Les tests du « seau » suivants donnent une bonne idée du débit.
Notes : Il est important de suivre les étapes de dépannage dans l’ordre indiqué dans le diagramme de la page
précédente.
Les écrans de la CNC illustrés ici sont fournis à titre de référence. Les écrans de travail réels peuvent
être différents, mais doivent avoir les mêmes fonctions que celles indiquées ici.
Avant les tests
Note : Il est nécessaire de vidanger le liquide de refroidissement du système avant de nettoyer le filtre secteur
(étape 1 ci-dessous). Le liquide de refroidissement contenu dans le système s’écoule dès la dépose du
filtre secteur.
1. Nettoyer le filtre secteur.
2. Remplacer le filtre situé à l’arrière du refroidisseur.
3. Après avoir effectué les étapes 1 et 2, vérifier que le niveau du liquide de refroidissement du système est correct lors
du remplissage de ce dernier. Voir Remplissage du refroidisseur avec du liquide de refroidissement dans la section
Installation.

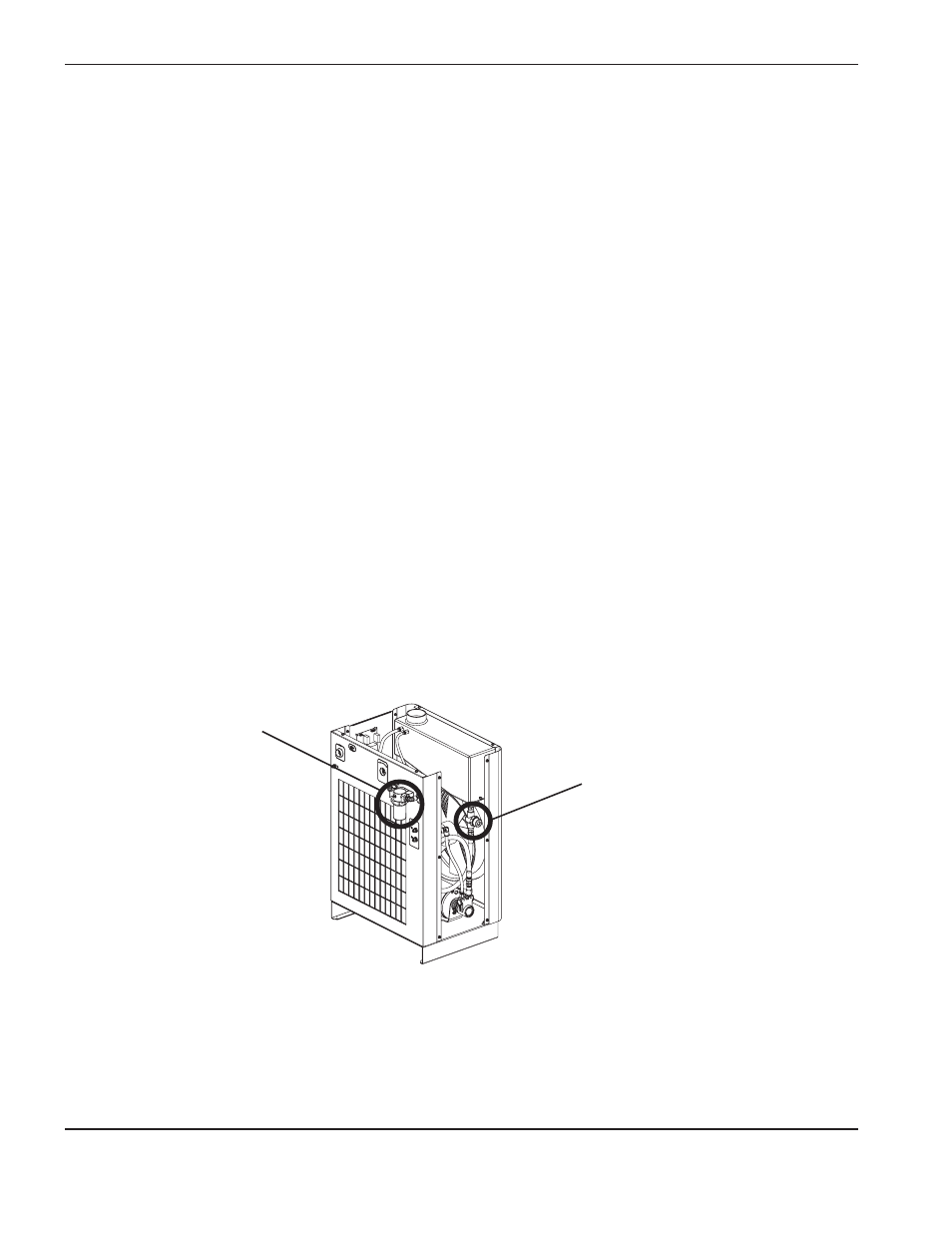

Filtre à l’arrière
du refroidisseur
Filtre secteur
