NomeNclature des pièces
6-2 HPR400XD Manual Gas – 806172 Révision 3

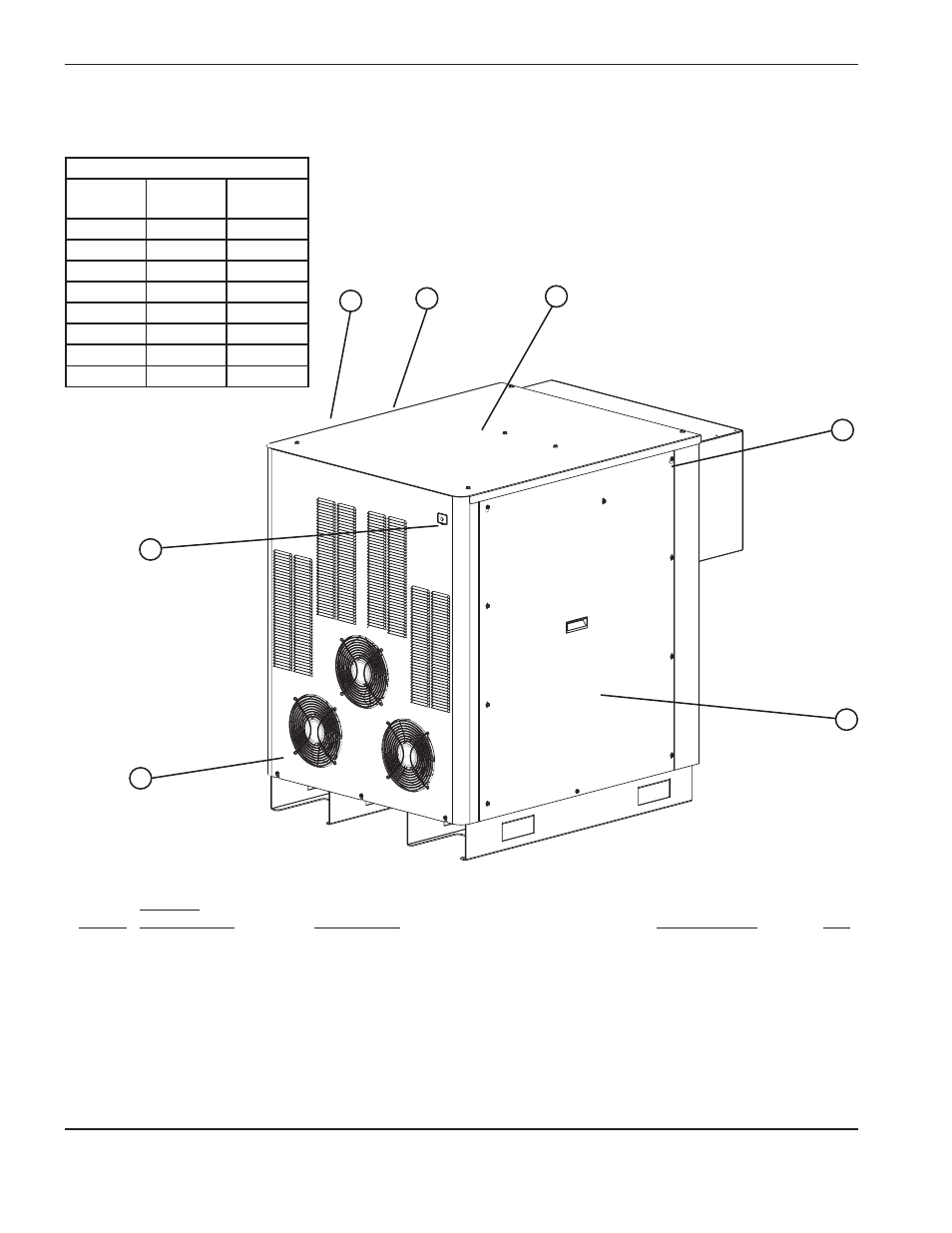

Source de courant
1
4
5
7
2 3
6
Sources de courant
Sans
Hypernet
avec
Hypernet
tension
(c.a.)
078523 078570 200/208
078524 078571 220
078525 078572 240
078526 078573 380
078527 078574 400
078528 078575 440
078529 078576 480
078530 078577 600
Note : L’option Hypernet est actuellement utilisée avec
le dispositif de réglage en hauteur de la torche
ArcGlide ® . Consulter le manuel d’instructions
ArcGlide (806450) pour de plus amples détails.
article
Numéro
de référence description identificateur Qté
1 Se reporter au tableau
ci-dessus
Source de courant
2 228363 Panneau : Côté gauche, avec étiquettes et poignées (non illustrés) 1
3 228362 Panneau : Haut, avec étiquettes 1
4 075241 Vis pour tôle 1
5 228395 Panneau : Côté droit, avec étiquettes et poignées 1
6 228361 Panneau : Avant, avec étiquettes 1
7 129633 Ensemble de voyants d’alimentation vert
8 228604 Kit : mise à niveau Hypernet (non illustrée) 1
