InstallatIon
HPR260XD Auto Gas – 806352 Révision 2 3-31
E
Revêtement tressé
Gaine
Tuyau de retour du liquide
de refroidissement
Attention : Ne jamais utiliser
du ruban téflon lors
de la préparation
du joint.
4. Raccorder le tuyau de retour du liquide de refroidissement (rouge).

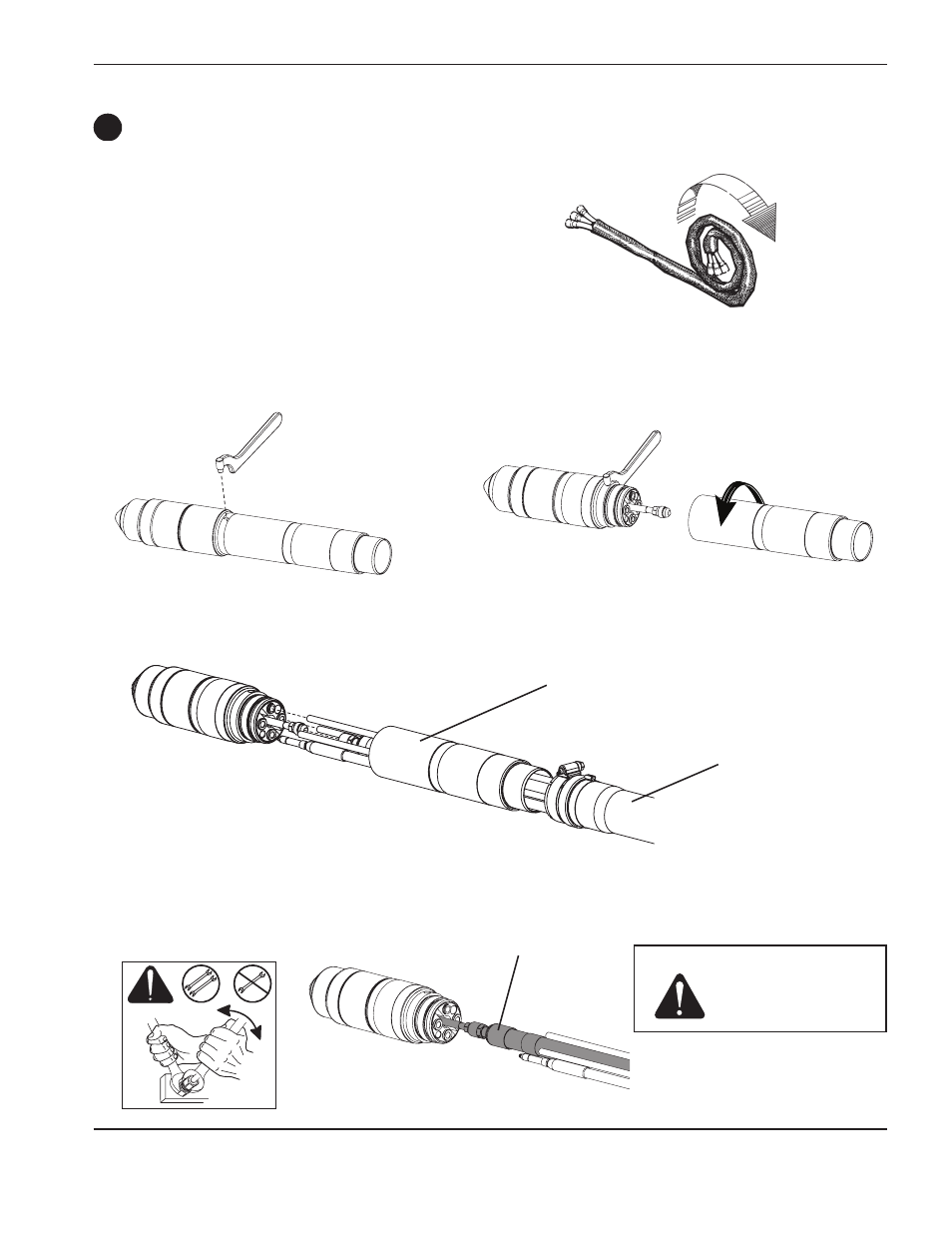

Raccordement de la torche à l’ensemble de faisceau de torche
1. Dérouler les deux premiers mètres des faisceaux sur
une surface plane.
2. Maintenir l’ensemble de torche en place avec la clé à ergots (104269) et déposer le collier de montage de la torche.
3. Repousser le revêtement tressé et faire glisser la gaine sur le faisceau. Aligner la torche avec les tuyaux souples dans
le faisceau. Les flexibles ne doivent pas être tordus. Ils sont réunis par un ruban adhésif pour éviter toute torsion.
Raccordements de la torche
