InstallatIon
3-10
HPR260XD Auto Gas –
806352 Révision 2
**
**
**
Mise à la terre c.a.
Piquet de terre
Masse et mise à la terre RFI
L’ensemble de lève-torche et la console haute fréquence à distance nécessitent une trajectoire distincte à la barre omnibus de masse de la table de coupe.
Table de coupe
Source de courant
plasma
c.c. positif
Command
THC
Barre omnibus
Barre omnibus
Command
THC
Console
Haute fréquence
à distance
Console de dosage
Console de
sélection/gaz
Console
CNC

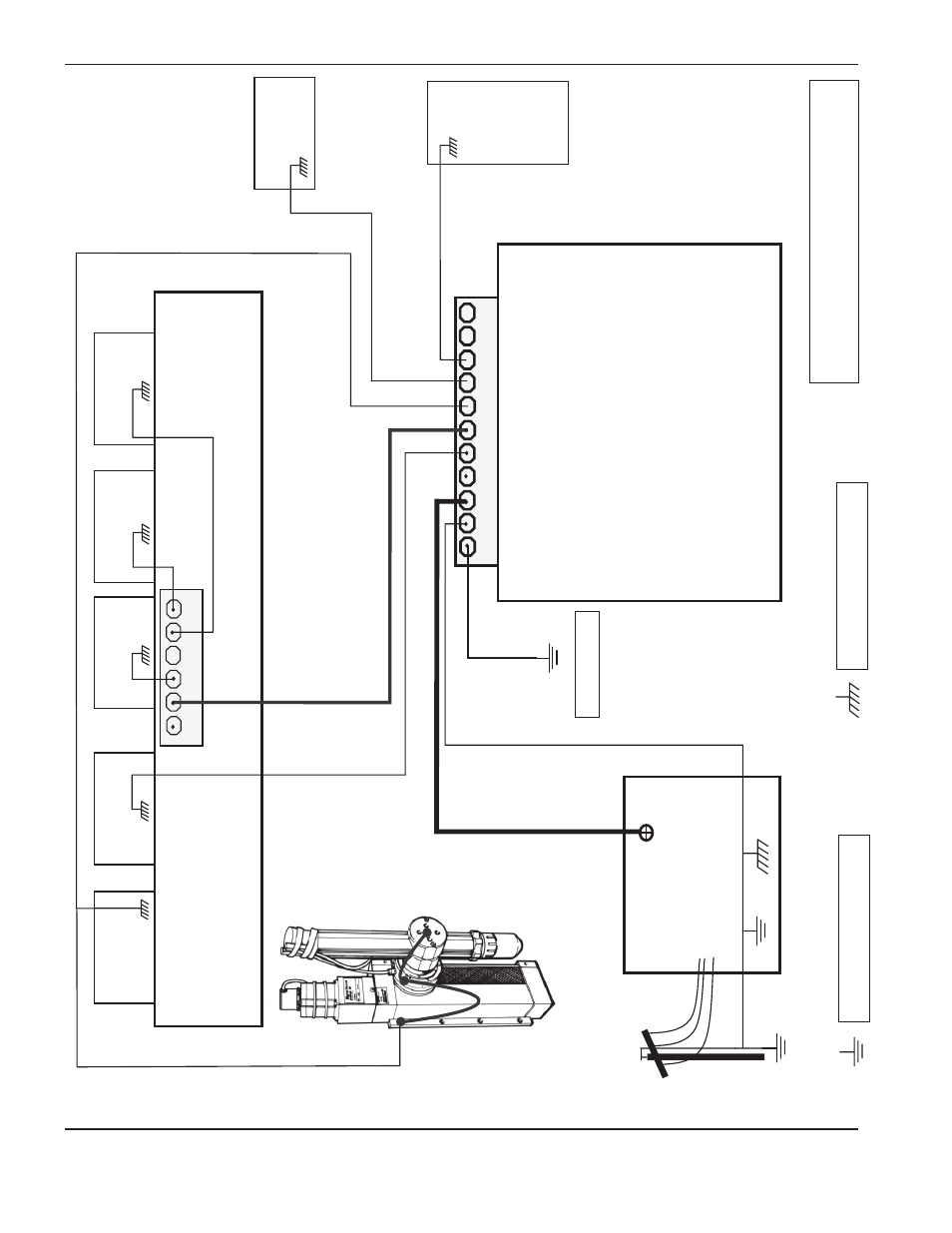

Schéma de mise à la terre
Portique de découpe
Refroidisseur
(certains systèmes ne possèdent pas tous les composants illustrés)
