InstallatIon
3-16 HPR260XD Auto Gas – 806352 Révision 2

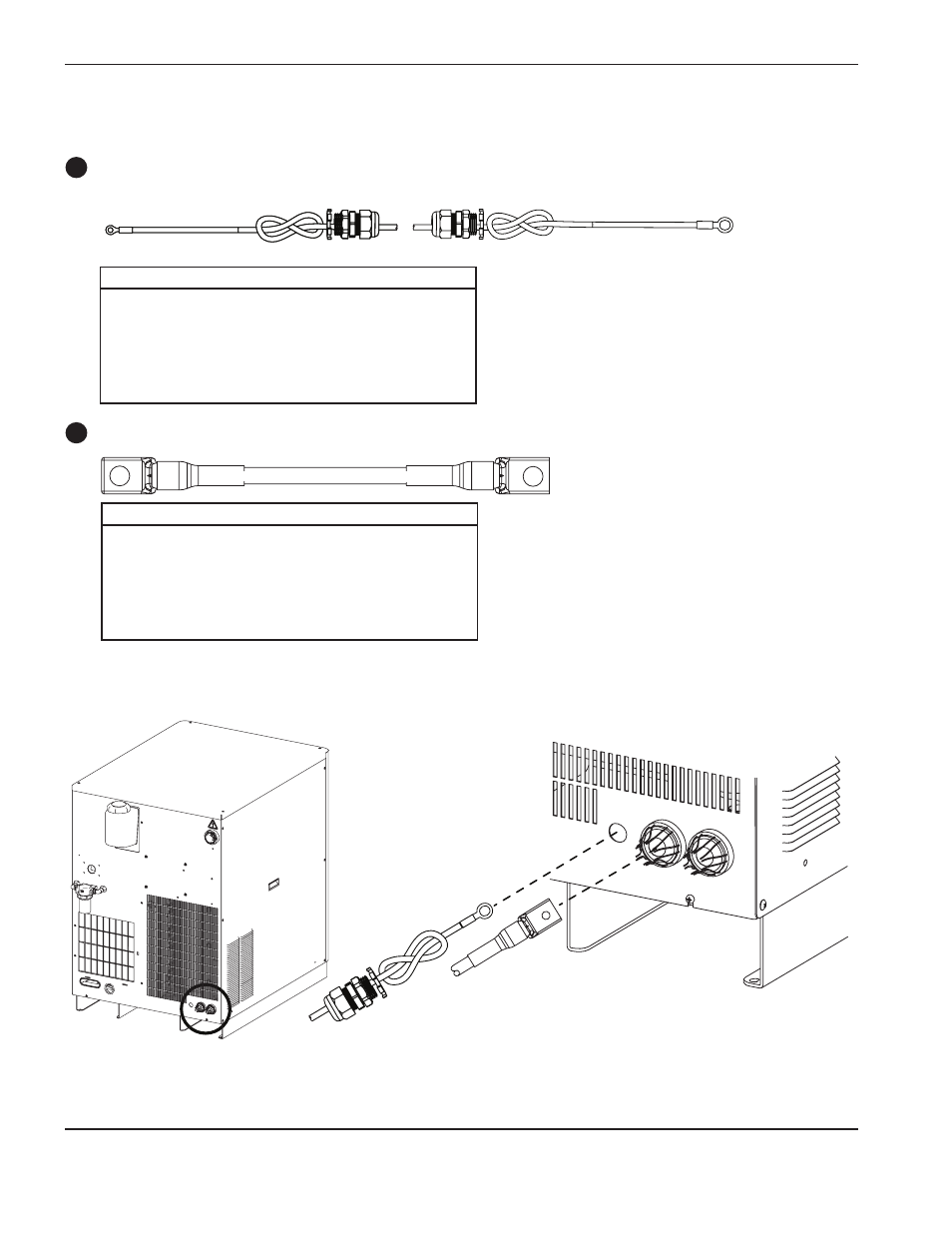

Câbles entre la source de courant et la console d’allumage
Câble arc pilote
Fil négatif
Console d’allumage Source de courant
Console d’allumage Circuit imprimé d’E/S
* Les câbles nº 123683 et 123829 sont destinés à être utilisés avec des systèmes dont la console d’allumage est montée sur la source de courant
N° réf. Longueur N° réf. Longueur
123683* 1,5 m 123823 20 m
123820 3 m 123735 25 m
123821 4,5 m 123668 35 m
123666 7,5 m 123669 45 m
123822 10 m 123824 60 m
123667 15 m 123825 75 m
N° réf. Longueur N° réf. Longueur
123829* 1,5 m 123819 20 m
123816 3 m 123775 25 m
123817 4,5 m 123776 35 m
123773 7,5 m 123777 45 m
123818 10 m 123778 60 m
123774 15 m 123779 75 m
Câble arc pilote
Fil négatif
1
2
