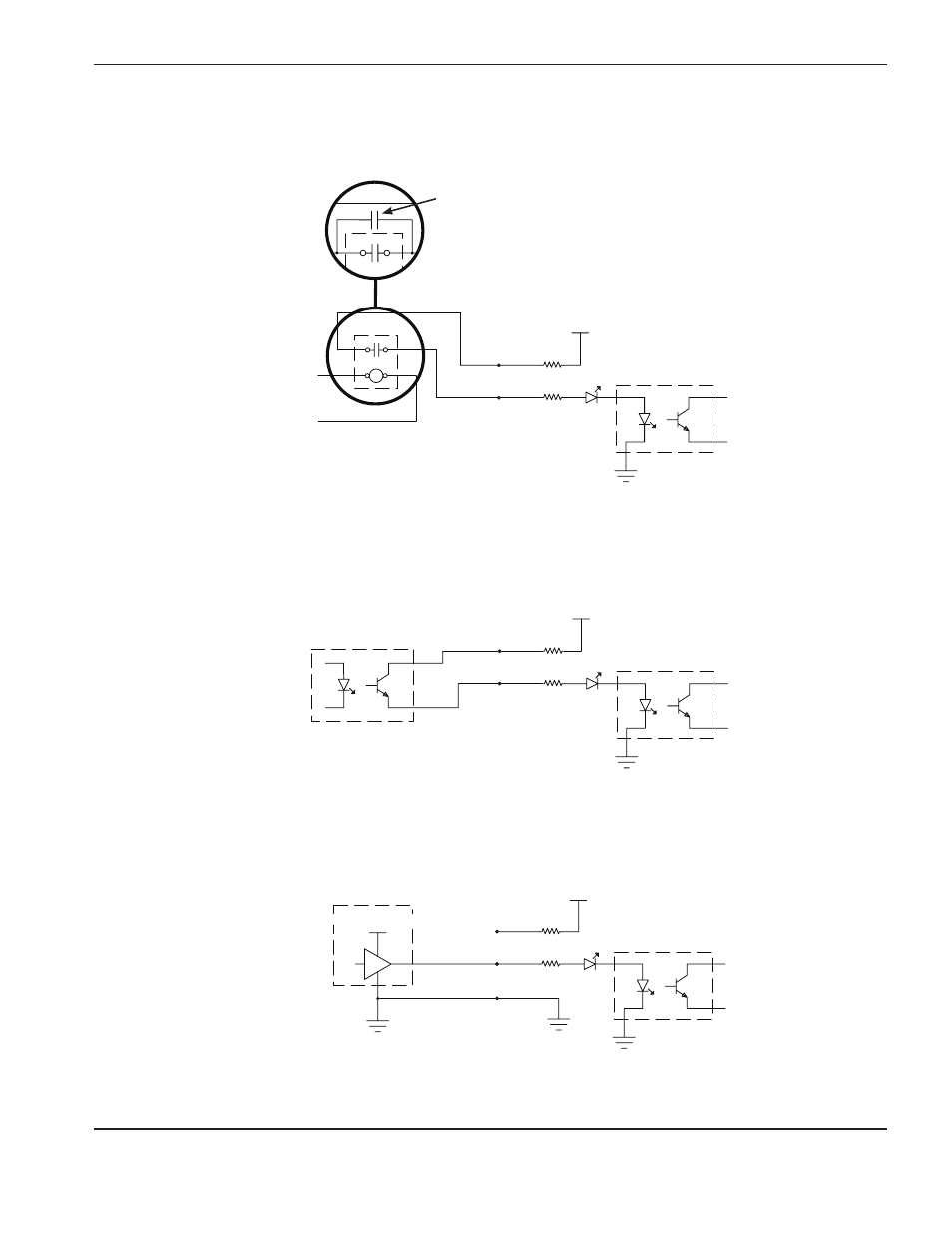

Exemples de circuits d’entrée

Sortie de la

CNC/PLC

Relais externe

(c.a. ou c.c.)

1. Interface relais

+ 24 V c.c.

HPR

Terre

2. Interface optoisolateur

CNC/PLC

+ 24 V c.c.

HPR

Terre

Optoisolateur

sortie transistor

12 V – 24 V c.c.

CNC/PLC

+ 24 V c.c.

HPR

Terre

Terre

Entraînement actif élevé

3. Interface de sortie amplifiée

Note : Il est possible de prolonger la durée de vie du relais

externe en ajoutant un condensateur en polyester métallisé

(0,022 µF 100 V min.) en parallèle avec les contacts

de relais.
