EntrEtiEn

5-46

HPR260XD Auto Gas –

806352 Révision 2

041993

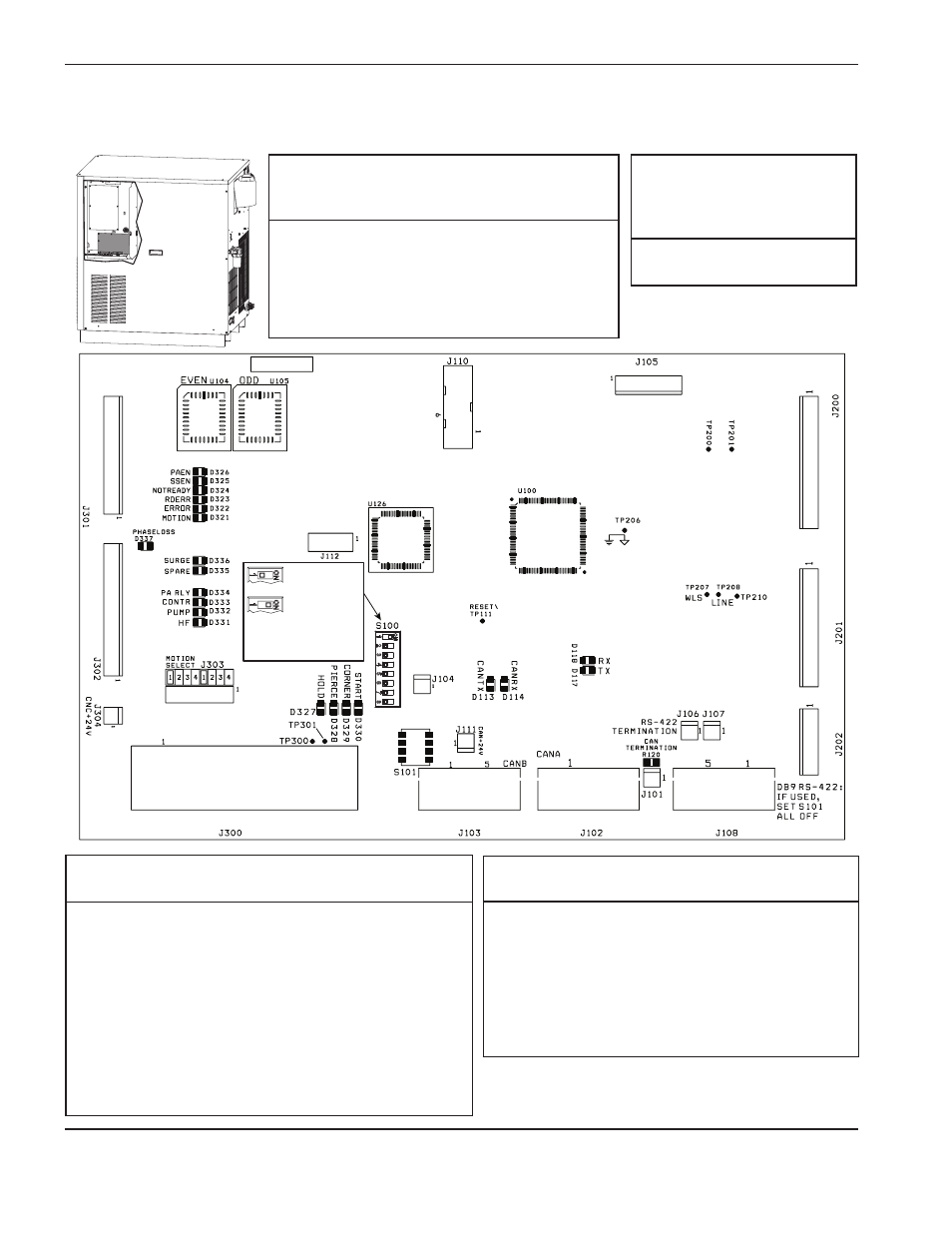

Circuit imprimé de commande de la source de courant PCB3

= HPR130

= HPR260

Note : Se reporter aux

schémas de câblage

pour d’autres réglages

du commutateur DIP

Liste des dEL du circuit imprimé de commande

DEL

Sortie

Entrée

Notes

D321

Mouvement de la machine

D322

Erreur

D323

Erreur de décélération

progressive

D324

Pas prêt

D325

Rechange

Inutilisé

D326

Activation de l’arc pilote

D327

Attente

D328

Perçage

D329

Courant d’angle

D330

Amorçage plasma

Liste des dEL du circuit imprimé

de commande

DEL

Nom du signal Notes

D100

+5 V c.c.

D101

+3,3 V c.c.

D113

CAN TX

Clignotement constant

D114

CAN RX

Clignotement constant

D117

RS-422 TX

D118

RS-422 RX

Liste des micrologiciels

du circuit imprimé

de commande PCB3

Article

Numéro de référence

U104

081169

 PAIR

U105

081169

IMPAIR

Liste des dEL du circuit imprimé de commande

DEL

Sortie

Entrée

Notes

D331

Transformateur HT

D332

Activation du moteur

de pompe

D333

Contacteur

D334

Relais de l’arc pilote

D335

Rechange

D336

Sélection surtension

D337

Perte de phase
