InstallatIon
3-22 HPR260XD Auto Gas – 806352 Révision 2

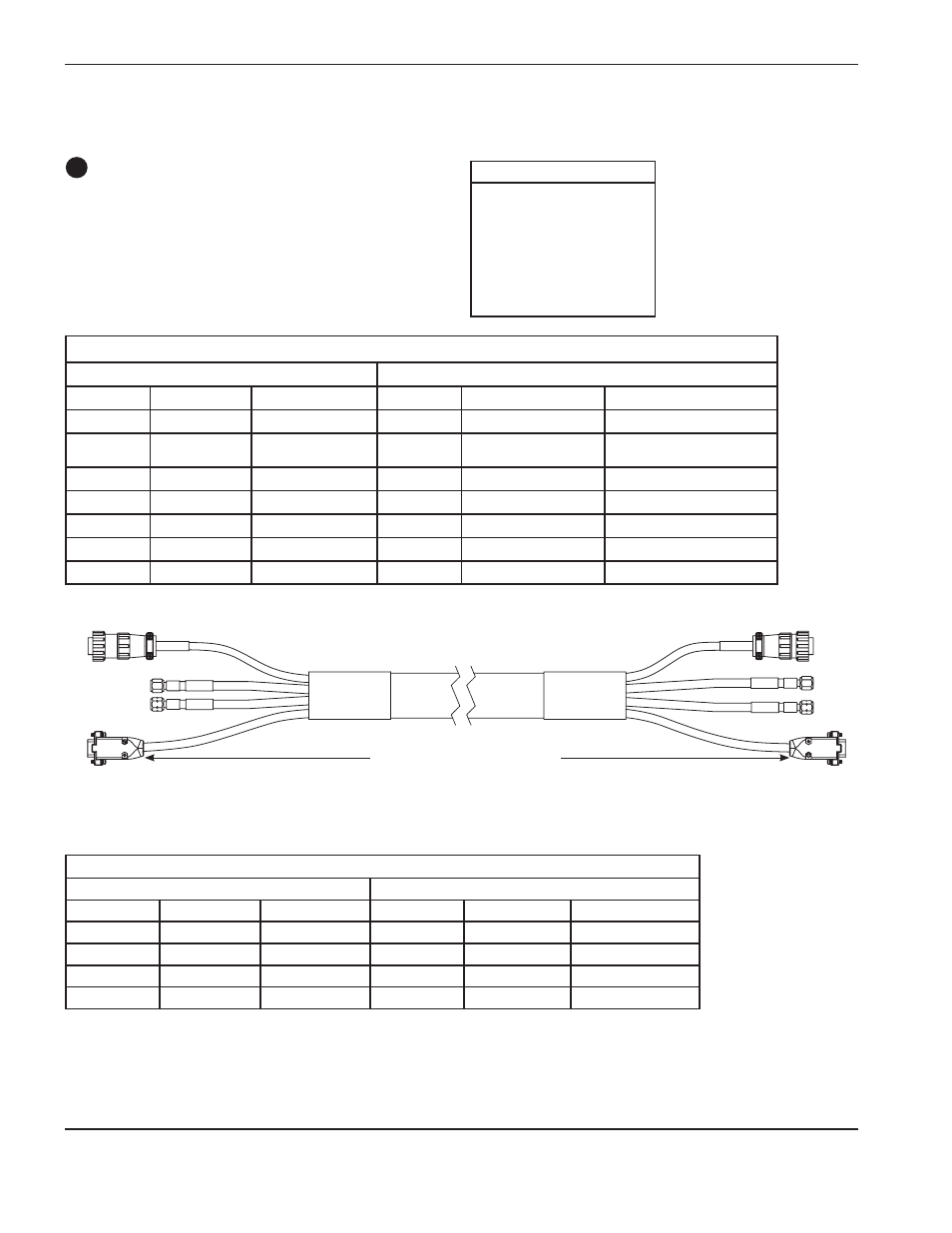

Raccords entre la console de sélection et la console de dosage
Embout femelle de la console de dosage Embout mâle de la console de sélection
N° réf. Longueur
128992 3 m
128993 4,5 m
228338 6 m
128952 7,5 m
128994 10 m
128930 15 m
128995 20 m
Liste des signaux du câble d’alimentation – connecteurs 9 contacts
Extrémité de la console de dosage Extrémité de la console de sélection
N° de contact Entrée/Sortie Description N° de contact Entrée/Sortie Fonction
1 Entrée Puissance 120 V c.a. 1 Sortie Courant alternatif activé, retour
2 Entrée Puissance 120 V c.a. 2 Sortie
Courant alternatif activé, sous
tension
3 Entrée Masse du châssis 3 Sortie Masse du châssis
4 Inutilisé 4 Inutilisé
5 Inutilisé 5 Inutilisé
6 Inutilisé 6 Inutilisé
7 Inutilisé 7 Inutilisé
Liste des signaux du câble de communication – connecteurs D-sub 9 contacts
Extrémité de la console de dosage Extrémité de la console de sélection
N° de contact Entrée/Sortie Description N° de contact Entrée/Sortie Fonction
2 Entrée/Sortie CAN L 2 Entrée/Sortie Communication CAN
3 Entrée Terre CAN 3 Sortie Terre
7 Entrée/Sortie CAN H 7 Entrée/Sortie Communication CAN
9 Entrée Inutilisé 9 Sortie Inutilisé
Câble et ensemble de tuyau de gaz 7
Connecteur femelle D-sub typique
