Fonctionnement
4-18 HPR260XD Auto Gas – 806352 Révision 2
Note : Le tube d’eau peut paraître desserré lorsqu’il est correctement inséré, mais tout jeu latéral disparaîtra
après l’installation de l’électrode.
1. Mettre le système totalement hors tension (OFF).
2. Déposer les consommables de la torche. Se reporter
à la rubrique Installation et inspection des consommables
dans cette section.
3. Déposer l’ancien tube d’eau.
4. Appliquer une fine couche de lubrifiant à la silicone sur le joint
torique et installer un nouveau tube d’eau. Le joint torique
doit être brillant, mais il ne doit pas y avoir un excès ou une
accumulation de graisse.
5. Replacer les consommables. Se reporter à la rubrique
Installation et inspection des consommables dans cette section.

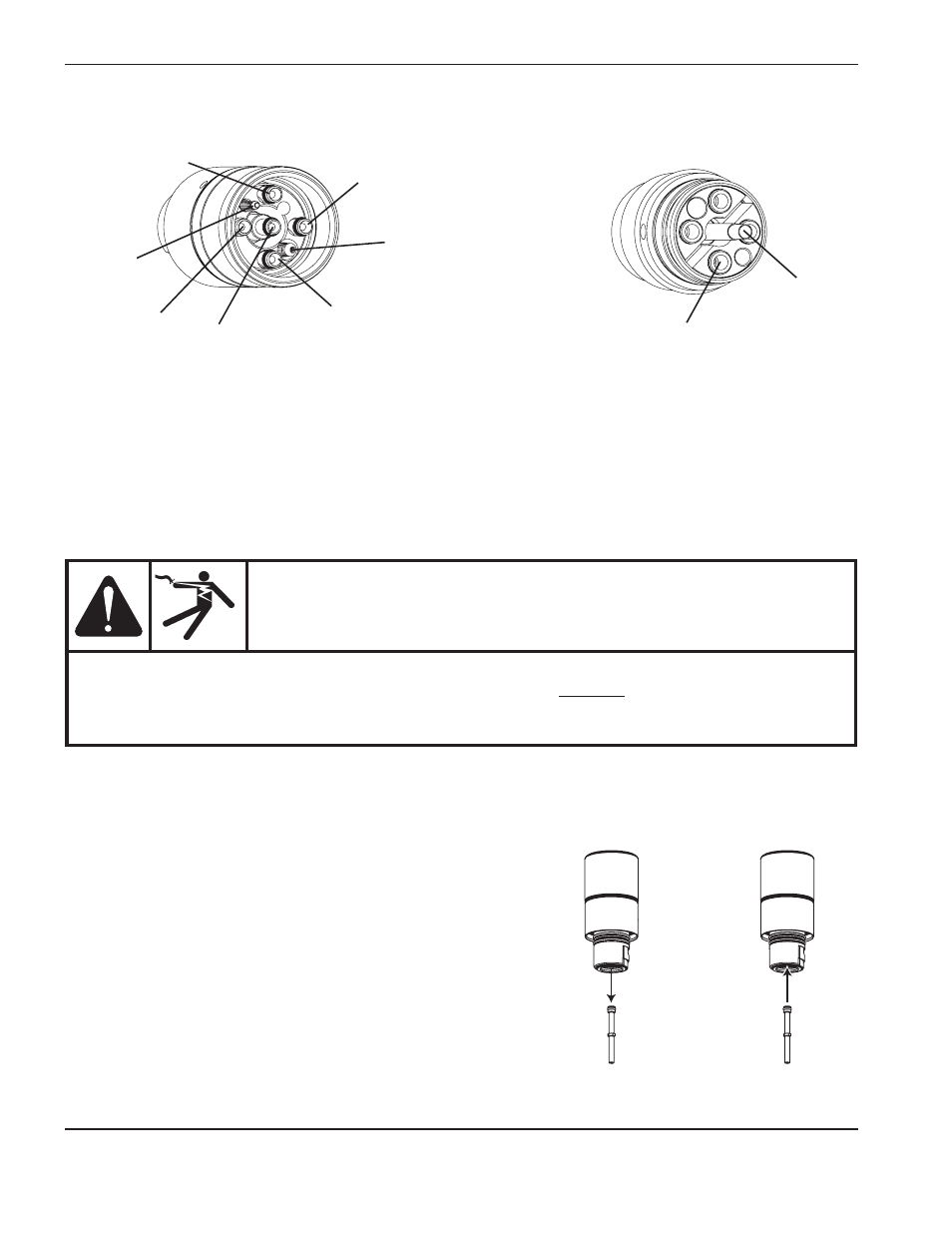

Remplacement du tube d’eau de la torche
Note : L’entrée du liquide de refroidissement et les conduites de retour du liquide dans le raccord rapide sont
opposées aux conduites du liquide de refroidissement de la torche. Cela permet de réduire la température
du liquide de refroidissement.
AvERTISSEMENT
Le système est conçu pour passer en mode de repos si la buse de protection est retirée. Toutefois,
NE PAS REMPLACER LES CONSOMMABLES dANS CE MOdE! Toujours débrancher la source
de courant avant d’inspecter ou de remplacer les consommables de la torche. Porter des gants lors
de la dépose des consommables. La torche risque d’être chaude.
Gaz plasma
Évent du gaz
plasma
Entrée liquide
de refroidissement
Arc pilote
Gaz de protection
Retour liquide
de refroidissement
Raccordements de la torche
Broche
de contact
ohmique
Prise du raccord rapide de la torche Torche
Entrée liquide
de refroidissement
Retour
liquide de
refroidissement
