EntrEtiEn

HPR260XD Auto Gas –

806352 Révision 2

5-39

Tuyaux de liquide de

refroidissement du

faisceau de la torche

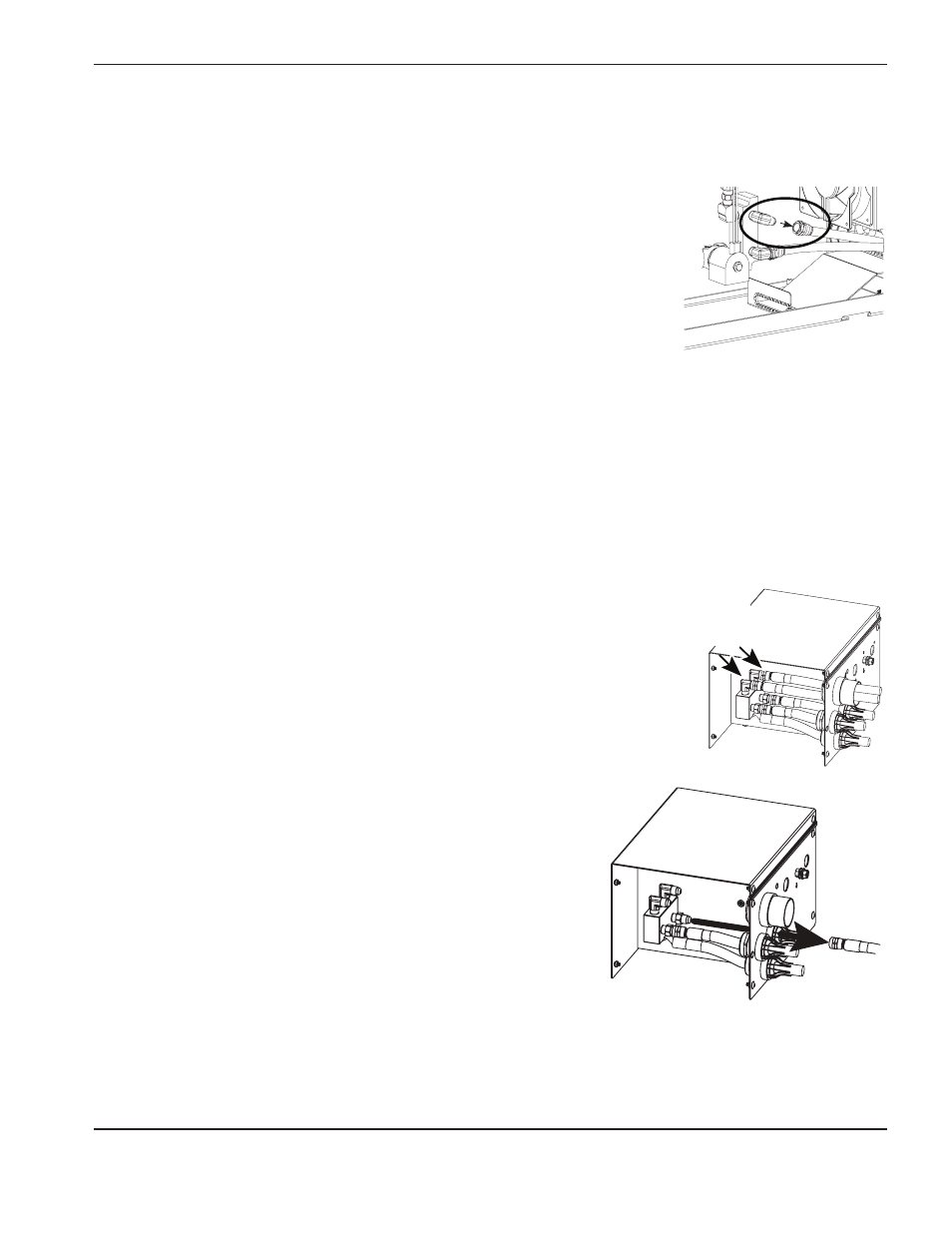

Test 1 – Conduite de retour

Note : Un débitmètre sur conduite est nécessaire pour réaliser ce test.

1. Couper l’alimentation électrique (OFF). Déposer la conduite de retour du

liquide de refroidissement (tuyau bleu avec ruban adhésif rouge) et raccorder

le débitmètre pour mesurer le débit.

2. Mesurer le débit sur le débitmètre. Brancher l’alimentation électrique (ON).

Mettre la pompe en marche manuellement à l’aide du bouton de commande

de pompe manuelle sur l’écran de la CNC (voir étape 1 de la rubrique

« Fonctionnement manuel de la pompe »). Noter le débit indiqué par le

débitmètre.

3. Rebrancher la conduite de retour du liquide de refroidissement (tuyau bleu

avec ruban adhésif rouge).

Si le débit est de 0,8 gal/min ou plus, passer au test 7.
Si le débit est inférieur à 0,8 gal/min, passer au test 2.
En l’absence de débit, passer au dépannage de la pompe et du moteur.

Test 2 – Conduite d’alimentation à la console

d’allumage

Note : Déposer les tuyaux du liquide de refroidissement du faisceau

de la torche pour accéder à la conduite d’alimentation.

1. Couper l’alimentation électrique (OFF). Déposer la conduite de liquide

de refroidissement de l’alimentation (tuyau bleu avec ruban vert) de la

console HFD/HFL et la placer dans un récipient de 3,8 L. Il est possible

d’utiliser un conteneur de liquide de refroidissement d’Hypertherm.

2. Mesurer la durée de remplissage du récipient. Brancher l’alimentation

électrique (ON). Mettre la pompe en marche manuellement à l’aide

du bouton de commande de pompe manuelle sur l’écran de la CNC

(voir étape 1 de la rubrique « Fonctionnement manuel de la pompe »).

Noter la durée de remplissage du récipient.

3. Rebrancher les conduites de liquide de refroidissement.

Si le récipient est plein en 65 secondes ou moins, passer au test 3.
Si le remplissage dure plus de 65 secondes, passer au test 6.
